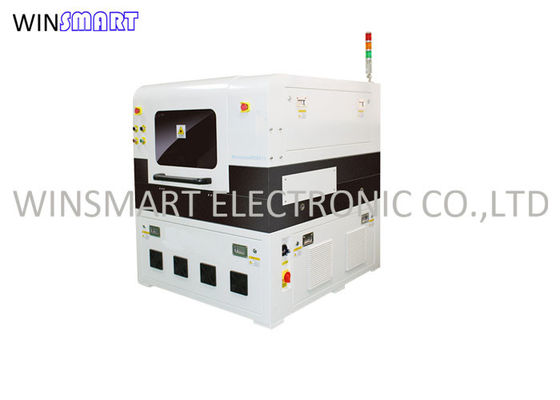

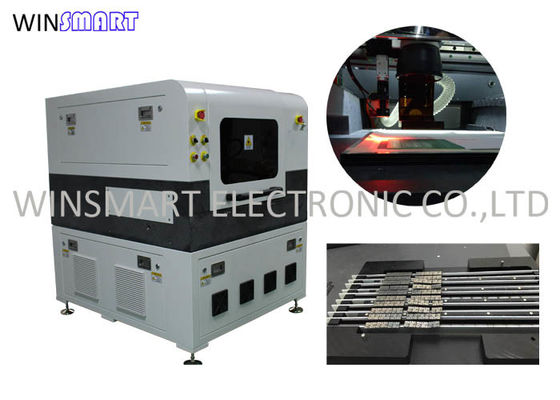

دستگاه لیزر PCB لیزری دو محوره

Brand Name:	Winsmart
Model Number:	SMTL460
MOQ:	1 ست
قیمت:	USD1-150K/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L / C ، T / T ، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

منطقه کاری:

460x460 میلی متر

خط خطی:

محدوده اسکن:

40x40 میلی متر

فیکسچر:

سفارشی

وضعیت:

depaneling PCB لیزر

قابلیت ارائه:

100 مجموعه در هر ماه

برجسته کردن:

دستگاه لیزر PCB لیزر 2500mm / S

دستگاه لیزر لیزری دو محوره

دستگاه برش لیزری PCB 355nm

Product Description

دستگاه برش لیزری دقیق PCB لیزر Depaneling برای تخته های سفت و سخت

معرفی:

این تجهیزات PCB Laser Depaneling با پایداری بالا و بهترین عملکرد لیزر UV سازگار است

ژنراتور

این تجهیزات تمرکز بسیار خوبی در منطقه کار ، نسبت توزیع برق و عایق حرارتی کم ایجاد می کنند که باعث ایجاد عرض برش کوچک و کیفیت برش بالا در هنگام پردازش می شود.

با جدول پیچیده دو محوری و ماژول کنترل حلقه بسته ، برش سریع را با حفظ دقت میکرون با استفاده از فناوری مدرن حسگرهای موقعیت و کاربرد تصویربرداری CCD تضمین می کند.

همانطور که تخته ها نازک تر ، کوچکتر و پیچیده تر می شوند ، این روش ها قطعات PCB را در معرض تنش مکانیکی قرار می دهند - در نتیجه باعث شکستگی تخته و کاهش توان تولیدی می شود.

معایب سنتی راه حل Depaneling:

1. کیفیت پایین برش ها

2. آسیب PCB به دلیل باقی مانده های جمع شده

3. نیاز مستمر به بیت ها ، قالب ها و تیغه های جدید

4. برای تخته های <500 میکرومتر مفید نیست

5. محدودیت در طراحی - عدم توانایی در برش PCB های پیچیده و چند بعدی

برش تمیز و دقیق:

لیزرها برشهای تمیز و بدون سوراخکاری را در لبه مدارها و سایر اجزای مهم ایجاد می کنند - انعطاف پذیری کلی طراحی را بدون آسیب رساندن به بستر بهبود می بخشند.از آنجا که لازم نیست قطعات را دوباره مرتب کنید یا بیت ها و تیغه ها را تیز کنید ، سیستم های لیزر نیز مقرون به صرفه تر هستند.

مشخصات:

لیزر	تمام لیزر ماورا بنفش حالت جامد با دیود Q-Switched
طول موج لیزر	355 نانومتر
منبع لیزر	Optowave UV 15W @ 30KHz
موقعیت دقیق جدول کار موتور خطی	μ 2 میکرون
تکرار دقیق میز کار موتور خطی	μ 1 میکرون
زمینه کاری موثر	460 میلی متر 460 میلی متر (قابل برنامه ریزی)
سرعت اسکن	2500 میلی متر بر ثانیه (حداکثر)
زمینه کاری	40 میلیمتر 40 میلیمتر

جزئیات:

Tags:

products details

خونه > محصولات >

دستگاه لیزر PCB Depaneling

دستگاه لیزر PCB لیزری دو محوره

تمام دسته ها

دستگاه لیزر PCB لیزری دو محوره

Brand Name:	Winsmart
Model Number:	SMTL460
MOQ:	1 ست
قیمت:	USD1-150K/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L / C ، T / T ، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

چین

نام تجاری:

Winsmart

گواهی:

شماره مدل:

SMTL460

منطقه کاری:

460x460 میلی متر

خط خطی:

20um

محدوده اسکن:

40x40 میلی متر

فیکسچر:

سفارشی

وضعیت:

جدید

نام:

depaneling PCB لیزر

مقدار حداقل تعداد سفارش:

1 ست

قیمت:

USD1-150K/set

جزئیات بسته بندی:

مورد تخته سه لا

زمان تحویل:

5-30 روز

شرایط پرداخت:

L / C ، T / T ، Western Union

قابلیت ارائه:

100 مجموعه در هر ماه

برجسته کردن:

دستگاه لیزر PCB لیزر 2500mm / S

دستگاه لیزر لیزری دو محوره

دستگاه برش لیزری PCB 355nm

Product Description

دستگاه برش لیزری دقیق PCB لیزر Depaneling برای تخته های سفت و سخت

معرفی:

این تجهیزات PCB Laser Depaneling با پایداری بالا و بهترین عملکرد لیزر UV سازگار است

ژنراتور

معایب سنتی راه حل Depaneling:

1. کیفیت پایین برش ها

2. آسیب PCB به دلیل باقی مانده های جمع شده

3. نیاز مستمر به بیت ها ، قالب ها و تیغه های جدید

4. برای تخته های <500 میکرومتر مفید نیست

5. محدودیت در طراحی - عدم توانایی در برش PCB های پیچیده و چند بعدی

برش تمیز و دقیق:

مشخصات:

لیزر	تمام لیزر ماورا بنفش حالت جامد با دیود Q-Switched
طول موج لیزر	355 نانومتر
منبع لیزر	Optowave UV 15W @ 30KHz
موقعیت دقیق جدول کار موتور خطی	μ 2 میکرون
تکرار دقیق میز کار موتور خطی	μ 1 میکرون
زمینه کاری موثر	460 میلی متر 460 میلی متر (قابل برنامه ریزی)
سرعت اسکن	2500 میلی متر بر ثانیه (حداکثر)
زمینه کاری	40 میلیمتر 40 میلیمتر

جزئیات:
