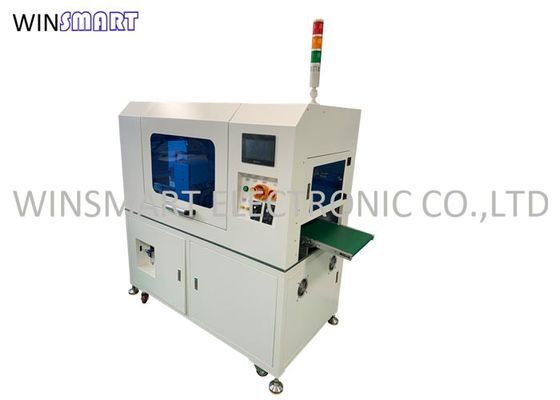

Inline V Cut PCB Depanelizer با پوشش اکریلیک

نام تجاری:	Winsmart
شماره مدل:	SMTD12
موق:	1 ست
قیمت:	USD1-10000/set
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	L / C ، T / T ، Western Union

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

600 کیلوگرم

بعد، ابعاد، اندازه:

1500x800x1500 میلی متر

حداقل پنل:

122x12 میلی متر

حداکثر پنل:

300x300 میلی متر

V Cut PCB Depaneling

قابلیت ارائه:

200 مجموعه در هر ماه

برجسته کردن:

دستگاه برش PCB V Cut Cut

دستگاه Inzura PCB Depanelizer

تجهیزات PCB Depaneling V Cut

توضیح محصول

V Cut PCB Depaneling Machine PCB Depaneler محصول بهبود یافته

ویژگی های دستگاه برش PCB Depaneling V:

1. یک گروه واحد از چندین برش را می توان به طور خودکار تقسیم کرد و برش های مختلف را با توجه به محصولات مختلف ساخت.

2. مجهز به پوشش اکریلیک برای اطمینان از ایمنی.

3. بخش کنترل الکتریکی را می توان در رابط انسان و ماشین انتخاب کرد ، راحت برای باز کردن یا محافظت کردن.

4. زیر قالب چاقو سینی جمع آوری گرد و غبار وجود دارد.

5. قاب جوش مربع ، صفحه آب بندی ورق فلز ، پخت رنگ فولاد را روی سطح تصویب کنید.

6. مناسب برای تمام پانل های شیار V.

7. مواد depaneling: FR ، آلومینیوم

فرآیند دستگاه برش PCB Depaneling V:

مرحله 1: مکانیزم صفحه بالایی PCBA را به مسیر از پیش تعیین شده می فرستد ، مسیر حمل و نقل PCBA را به بالای چاقوی مستقیم پایین می فرستد ، چاقوی مستقیم پایین بالا می رود ، چاقوی مستقیم بالایی حرکت می کند و در جهت Y حرکت می کند تا تمام V خطوط نمره دهی در جهت Y قطع می شوند.

مرحله 2: تخته های جدا شده توسط جهت Y از طریق مسیر به گروه های مختلفی از چندین برش منتقل می شوند و برش PCB در جهت X به یکباره به پایان می رسد.

مرحله 3: PCB منفرد جدا شده روی تسمه نقاله تخلیه می افتد و به ایستگاه کار عقب می ریزد.

مرحله 4: در زیر قالب دستگاه برش جاروبرقی وجود دارد تا گرد و غبار را جذب کند.

جزئیات دستگاه برش PCB Depaneling V:

مشخصات دستگاه برش PCB Depaneling V:

ابعاد ماشین	نام	Inline V-Cut PCB Depaneling
	بعد، ابعاد، اندازه	1500 * 800 * 1500 میلی متر
	وزن	600 کیلوگرم
	رنگ	سفید
الزامات استفاده	منبع تغذیه	AC220V ، 1800W
	منبع هوا	0.6 مگاپاسکال
	محیط	تمیز و خشک ، از رطوبت یا درجه حرارت بالا جلوگیری کنید
	حداقل فاصله بین م componentلفه و خط امتیازدهی	1.5 میلی متر
	محدوده پنل PCB	12x12mm - 300x300mm
	تغذیه تنظیم درب	سمت جلو ثابت ، قسمت پشتی قابل تنظیم
	حداکثر ارتفاع م componentلفه	35 میلی متر بالا ، 20 میلی متر پایین
نرم افزار	PLC	مارک محلی
	تنظیم پارامتر	تنظیم در صفحه لمسی
	ذخیره سازی	برای 50 برنامه موجود است
	صفحه لمسی	مارک تایوان
	سنسور	عمرون
مشخصات تیغه	مواد	فولاد بالا ژاپن
	فرشته	10-30 درجه
	طول عمر	3،000،000 بار
	دقت قالب چاقو	0.1 میلی متر
	زمان قالب چاقو را جایگزین کنید	60 دقیقه
عملکرد دیگر	محافظت از عملکرد اشتباه	سنسور ، نرم افزار
	محافظت ایمن	سوئیچ توقف اضطراری
	عملکرد قطع برق و گاز	آره
	عملکرد خودآزمایی	نظارت بر زمان ، نظارت بر ظرفیت ، اطلاعات خطای تجهیزات و سیستم حذف خودکار را راه اندازی کنید

روش های حمل و نقل ماشین برش PCB Depaneling V Cut:
