دستگاه روتر PCB Depaneling
>

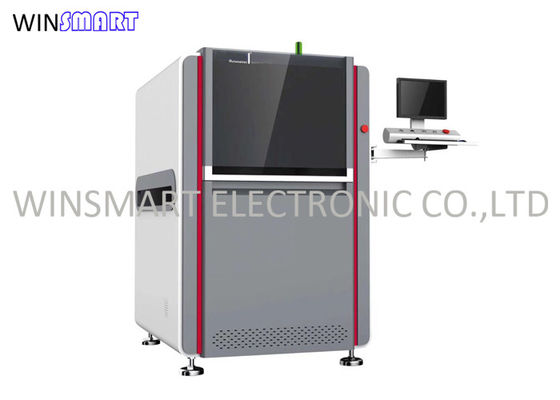

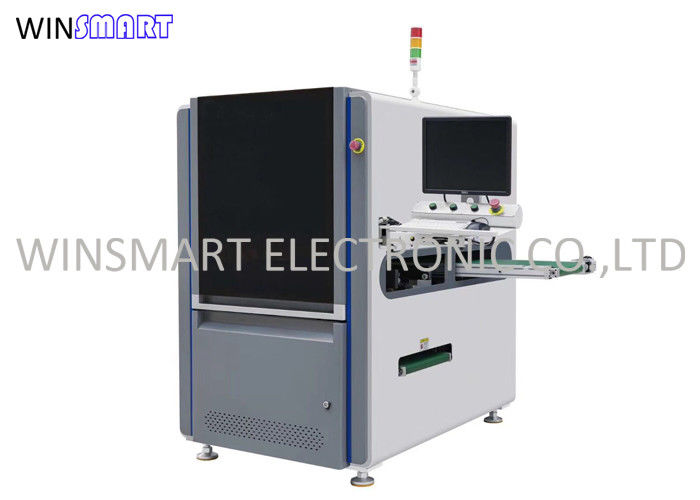

350x350mm ماشین روتر PCB Inline بدون تثبیت

350x350mm ماشین روتر PCB Inline بدون تثبیت

نام تجاری: Winsmart
شماره مدل: SMTIR812
موق: 1 ست
Price: USD20000-80000
جزئیات بسته بندی: مورد تخته سه لا
شرایط پرداخت: T / T ، L / C ، Western Union
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
رنگ:
خاکستری
مواد PCB:
FR4، آلومینیوم
ضخامت PCB:
0.8-3.0mm
مزیت:
بدون فیکسچر مورد نیاز است
دقت برش:
± 0.05 میلی متر
حداکثر اندازه PCB:
۳۵۰×۳۵۰ میلی متر
ویژگی:
برش پایین
نام محصول:
روتر جداسازی PCB
قابلیت ارائه:
100 مجموعه در ماه
برجسته کردن:

دستگاه جدا کننده PCB SMEMA

,

دستگاه برش PCB AC380V

,

دستگاه روتر PCB Depaneling PCB خود خنک کننده

توضیح محصول

دستگاه روتر جداکننده PCB خطی جلو بدون فیکسچر جداکننده PCB





مرور کلی روتر جداکننده PCB خطی:

سیستم روتر خطی کاملاً خودکار، با بارگذار و تخلیه‌کننده برای خط تست ATE، اسپیندل با سرعت بالا، تنش کم برای جدا کردن PCBA و اطمینان از دقت و تمیزی، دستیار تولید با حجم بالا.

بدون نیاز به جیگ، تعویض برای برنامه‌های مختلف PCBA راحت است.

ما همچنین می‌توانیم دسکتاکر و استاکر سینی را برای جمع‌آوری خودکار PCBA بدون تماس انسانی سفارشی‌سازی کنیم.



جزئیات روتر جداکننده PCB خطی:

1. اسپیندل SycoTec با سرعت بالا، 80000 دور در دقیقه، پشتیبانی از تمیز کردن خودکار و تعویض ابزار.

350x350mm ماشین روتر PCB Inline بدون تثبیت
2. عملکرد تشخیص خودکار ابزار.

3. عملکرد تعویض خودکار ابزار: هنگامی که مته مسیریابی به عمر مفید تنظیم شده می‌رسد، سیستم به طور خودکار مته را تعویض می‌کند.

350x350mm ماشین روتر PCB Inline بدون تثبیت
4. اسکنر بارکد اختیاری، کد QR کوچک موجود است.

350x350mm ماشین روتر PCB Inline بدون تثبیت
5. دسکتاکر سینی خالی: اپراتور سینی‌های جدید را در ایستگاه دسکتاکر قرار می‌دهد، سیستم یک سینی خالی جدید را برداشته و به ایستگاه تخلیه PCBA منتقل می‌کند.

350x350mm ماشین روتر PCB Inline بدون تثبیت
6. استاکر سینی پر: هنگامی که سینی با PCBAهای جدا شده پر شد، سیستم آن را به ایستگاه استاکر می‌فرستد و اپراتور تمام سینی‌های پر را زمانی که تعداد به تنظیمات رسید، خارج می‌کند.

350x350mm ماشین روتر PCB Inline بدون تثبیت

7. تسمه حمل ریل PCB برای جمع‌آوری ریل زباله نصب شده است.

350x350mm ماشین روتر PCB Inline بدون تثبیت



ویژگی‌های روتر جداکننده PCB خطی:

  1. پیکربندی خطی: ماشین‌های روتر جداکننده PCB خطی برای ادغام در خطوط مونتاژ خودکار طراحی شده‌اند و امکان جداسازی پیوسته و بدون وقفه PCB را در فرآیند تولید فراهم می‌کنند.

  2. روتر با دقت بالا: این ماشین‌ها دارای قابلیت‌های روتر با دقت بالا برای برش دقیق پانل‌های PCB و جدا کردن آن‌ها به بردهای منفرد بدون آسیب رساندن به قطعات یا مدارها هستند.

  3. گزینه‌های برش متعدد: ماشین‌های روتر جداکننده خطی ممکن است گزینه‌های برش مختلفی مانند روتر خط مستقیم، روتر کانتور و برش شیار V را برای انطباق با طرح‌ها و الزامات مختلف PCB ارائه دهند.

  4. تعویض خودکار ابزار: برخی از ماشین‌ها مجهز به سیستم‌های تعویض خودکار ابزار هستند که امکان تعویض سریع و آسان بین ابزارهای برش مختلف را فراهم می‌کند و انعطاف‌پذیری و کارایی را در فرآیند جداسازی افزایش می‌دهد.

  5. ادغام سیستم بینایی: ماشین‌های پیشرفته ممکن است شامل یک سیستم بینایی برای هم‌ترازی و بازرسی باشند که برش دقیق در مسیرهای مشخص شده را تضمین کرده و دقت کلی را در طول فرآیند جداسازی بهبود می‌بخشد.

  6. سیستم نقاله: یک سیستم نقاله یکپارچه به حرکت روان و مداوم پانل‌های PCB از طریق ناحیه برش کمک می‌کند و هم‌ترازی و موقعیت‌یابی مناسب را برای جداسازی دقیق تضمین می‌کند.

  7. سیستم کنترل: این ماشین‌ها توسط رابط‌های کاربر پسند کنترل می‌شوند که به اپراتورها اجازه می‌دهد پارامترهای برش را تنظیم کنند، عمق برش را تنظیم کنند و فرآیند جداسازی را در زمان واقعی نظارت کنند.

  8. ویژگی‌های ایمنی: ماشین‌های روتر جداکننده PCB خطی مجهز به ویژگی‌های ایمنی مانند دکمه‌های توقف اضطراری، محافظ‌های ایمنی و اینترلاک‌ها برای محافظت از اپراتورها و جلوگیری از حوادث در حین کار هستند.

مشخصات روتر جداکننده PCB خطی:

شماره مدل SMTIR812
اندازه دستگاه 1060(L)x1356(W)x1570(H)mm
وزن دستگاه تقریباً 1000 کیلوگرم
حداکثر اندازه PCB 350x350 میلی‌متر (استاندارد)
ضخامت PCB 0.4-6 میلی‌متر
ارتفاع انتقال 900±50 میلی‌متر
جهت انتقال چپ -> راست
سرعت انتقال 1500 میلی‌متر بر ثانیه
حالت تغذیه ریل راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل خودکار
سیگنال ارتباطی SMEMA
موقعیت‌یابی PCB گیره ریل بالا و پایین
سیستم برداشت سیستم گیره دوار 360 درجه + نازل‌های مکش خلاء
اسپیندل برش SycoTec 60000 دور در دقیقه (استاندارد)
نوع خنک کننده خنک کننده خودکار
تعویض خودکار ابزار بله
بررسی تیغه شکسته بله
دقت برش ±0.01 میلی‌متر
مته مسیریابی قطر 0.8-3.0، چرخش به راست
دقت تکرار ±0.02 میلی‌متر
سرعت حرکت مختصات 1000 میلی‌متر بر ثانیه
حالت تخلیه تسمه ESD
روش جمع‌آوری زباله مسیر خروجی
برنامه‌ریزی رویه وارد کردن/ویرایش برنامه طراحی Gerber توسط ویژوال
تامین هوا 5-8 کیلوگرم بر سانتی‌متر مربع
منبع تغذیه AC380V، 50/60Hz، 3 کیلووات


مزایای روتر جداکننده PCB:

  • افزایش توان عملیاتی: با ادغام در خطوط مونتاژ خودکار، ماشین‌های روتر جداکننده خطی به ساده‌سازی فرآیند جداسازی PCB کمک می‌کنند و منجر به توان عملیاتی بالاتر و بهبود بهره‌وری تولید می‌شوند.

  • دقت و صحت: این ماشین‌ها دقت و صحت بالایی در برش ارائه می‌دهند و اطمینان حاصل می‌کنند که PCBها به طور تمیز و دقیق بدون آسیب رساندن به قطعات یا مدارها جدا می‌شوند.

  • کاهش هزینه‌های نیروی کار: خودکارسازی فرآیند جداسازی با یک ماشین خطی نیاز به نیروی کار دستی را کاهش می‌دهد و منجر به صرفه‌جویی در هزینه و افزایش بهره‌وری در تولید الکترونیک می‌شود.

  • کنترل کیفیت بهبود یافته: ماشین‌های روتر جداکننده خطی با تولید مداوم جداسازی‌های دقیق و یکنواخت PCB، خطر نقص در فرآیند تولید را کاهش داده و به بهبود کنترل کیفیت کمک می‌کنند.

  • انعطاف‌پذیری و تطبیق‌پذیری: با قابلیت مدیریت گزینه‌های برش مختلف و انطباق با طرح‌های مختلف PCB، ماشین‌های روتر جداکننده PCB خطی انعطاف‌پذیری و تطبیق‌پذیری را برای برآورده کردن الزامات متنوع تولید ارائه می‌دهند.

  • کاهش ضایعات مواد: با برش دقیق PCBها، این ماشین‌ها به کاهش ضایعات مواد در طول فرآیند جداسازی کمک می‌کنند و استفاده از مواد را بهینه کرده و هزینه‌ها را در تولید کاهش می‌دهند.

ماشین‌های روتر جداکننده PCB خطی ویژگی‌های پیشرفته‌ای مانند روتر با دقت بالا، اتوماسیون، ادغام در خطوط مونتاژ، افزایش توان عملیاتی، کاهش هزینه‌های نیروی کار، کنترل کیفیت بهبود یافته، انعطاف‌پذیری و کاهش ضایعات مواد را ارائه می‌دهند و آن‌ها را به ابزارهای ضروری برای جداسازی دقیق و کارآمد PCB در تولید الکترونیک تبدیل می‌کنند.

inline PCB depaneling router machine



کاربردهای روتر جداکننده PCB:

روتر جداکننده PCB به طور گسترده برای جدا کردن پانل‌های PCBA پس از SMT استفاده می‌شود. این دستگاه برای برش کانتور نامنظم و بردهای حساس به تنش برای الکترونیک خودرو، پزشکی، مصرفی، صنعتی و ارتباطی مناسب است.

استفاده از دستگاه در کارگاه مشتری:

350x350mm ماشین روتر PCB Inline بدون تثبیت



سوالات متداول روتر جداکننده PCB:

1.الف: عمر مفید مته مسیریابی چقدر است؟

   پ: 150-300 متر.

2.الف: آیا این مدل می‌تواند بردهای PCB آلومینیومی را برش دهد؟

   پ: بله، می‌تواند.

3.الف: در مورد موقعیت‌یابی PCB چطور؟

   پ: سیستم CCD برای موقعیت‌یابی.

4.الف: اسپیندل برای روتر PCB خطی چیست؟

   پ: Germany SycoTec 4033AC.

5.الف: چگونه آن را بسته‌بندی می‌کنید؟

   پ: روتر و تمیزکننده در جعبه چوبی جداگانه بسته‌بندی می‌شوند.

6.الف: آیا نصب و آموزش در محل موجود است؟

   پ: بله، موجود است.

7.الف: شرایط تحویل شما چیست؟

   پ: ما ex-work، FOB، CIF، DDU، DDP و غیره را می‌پذیریم.
