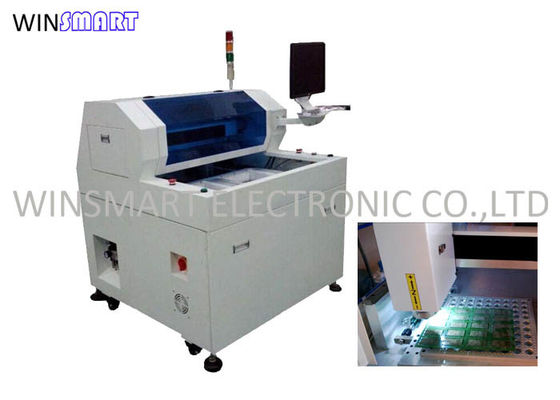

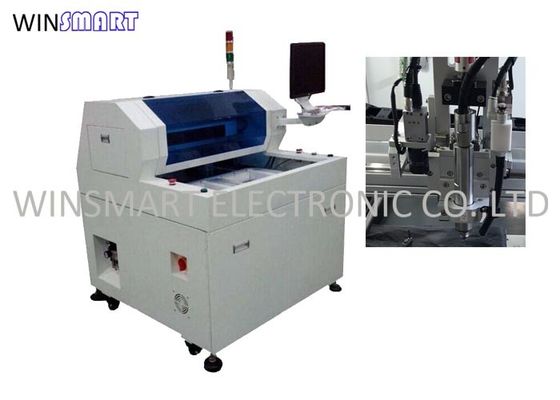

تجهیزات نیمه اتوماتیک PCB Depaneling ، برش تخته CNC PCB برای جداسازی

نام تجاری:	Winsmart
شماره مدل:	SMTR07
موق:	1 ست
قیمت:	USD20000-80000
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	T / T ، L / C ، Western Union

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

مواد PCB:

FR4 ، آلومینیوم

ضخامت PCB:

0.8-3.0 میلی متر

کاربرد:

Tab panel PCBA

دقت برش:

± 0.05 میلی متر

حداکثر اندازه PCB:

280x320 میلی متر

ویژگی:

برش بالا

جارو برقی:

3HP / 2.2KW

مسیریابی:

قطر 0.8-2.5 میلی متر

راهنمای کاربری:

1 کامپیوتر

ضمانتنامه:

2 سال

نصب در محل:

نام محصول:

روتر PCB Depaneling

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

تجهیزات PCB Depaneling

PCB Board Cutter

Semi Auto Pcb Depaneling تجهیزات

توضیح محصول

دستگاه روتر PCB Depaneling نیمه اتوماتیک CNC دستگاه برش PCB برای جداسازی دقیق

برنامه روتر PCB Depaneling:

به طور گسترده ای در صنعت خودرو ، صنعت LED ، صنعت منبع تغذیه ، صنعت تلفن همراه ، صنعت کامپیوتر ، لوازم خانگی و غیره استفاده می شود،

مشخصات روتر PCB Depaneling:

I. سخت افزار
دوک	اسپیندل Morning Star (اختیاری)
CCD	دوربین های صنعتی سونی 520 خط
لنزها	Computar EX2C
پیچ	واردات پیچ توپ زمینی TBI Precision
راهنما	HIWIN تعریض ریل راهنمای خطی وارد شده
موتور	سری JiaBao LCF
کارت کنترل I / O	HFC PCI-9074
کارت کنترل راننده	HFC PCI-9074
کارت I / O	PCI-9074-64pcs / -38pcs
پاکسازی استاتیک	سری STATIC-ST401A
کامپیوتر	(RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
رابط ماشین	AOC LCD17 "، ماوس Logitech
2. نرم افزار
سیستم کنترل	Windows XP Professional (Service3، v.3244)
رابط کاربری گرافیکی	ویندوز XP انگلیسی
ویرایش برنامه	خطی
سیستم بینایی	جبران CCD AOTU
سیستم کنترل	نسخه F 1.2.88

پارامترهای روتر PCB Depaneling:

به طور کلی
ابعاد (W * D * H)	1220 میلی متر * 1380 میلی متر * 1240 میلی متر
وزن	450 کیلوگرم
جابجایی قد	60 ~ 110 میلی متر
دستکاری کننده
نوع موتور	سریال های JiaBao
تکرارپذیری موقعیت	0.001 میلی متر
محور کار محور (حداکثر)	650 میلی متر * 560 میلی متر * 50 میلی متر
ایستگاه کار
تثبیت PCB	استاندارد ، تخصص
PCB بارگیری / تخلیه	کتابچه راهنمای
اندازه PCB (حداکثر)	280 * 320 میلی متر
PCB ضخیم (حداکثر)	3.5 میلی متر
فیکس کردن
اتصالات سفتی	ثابت ساخته شده است
تثبیت کننده ثابت	دستگاه
اسپیندل موتور
قدرت	150 وات
دوک	60000 دور در دقیقه
محافظت	خود / خنک کننده باد
کاتر را عوض کنید	تخصص
قابلیت مسیریابی
سرعت برش (حداکثر)	80 میلی متر بر ثانیه
سرعت رانندگی (حداکثر)	2500 میلی متر بر ثانیه
دقت برش	0.01 میلی متر
سیستم خلاuum
قدرت خلاuum	3.5KW AC 380V
خلا	لوله کش
خدمات رفاهی
قدرت	2.0 کیلو وات AC380V
منبع هوا	4-6 کیلوگرم در سانتی متر مربع
برنامه نويسي
ویرایش برنامه	خطی
ویرایش عملکرد	خط ، قوس ، دایره ، منحنی U
ذخیره سازی برنامه	HDD
سیستم بینایی	SONE رنگ CCD
جبران برش فرز	خودکار
تنظیم خلا	خودکار
مانیتورهای عملیاتی
شعله ور	حالت دستگاه Iindicator
بررسی ابزار	عمر ابزار تشخیص خودکار ، استفاده از تست زمان
محافظت از موتور	عملکرد محافظت در برابر گرمازدگی ، اضافه بار ، ولتاژ پایین
بررسی موتور بیش از بارگیری	دارای اضافه بار ، خط عملکرد طبیعی و ولتاژ پایین است
زمان قابل استفاده از ابزار	عمر ابزار تشخیص خودکار ،
آمار داده	مدل تخته جداگانه ، شمارش جدا کننده ، روش های مختلف شمارش
ثبت خطا	نرم افزار به طور خودکار تمام حافظه هشدار دهنده های ماشین را ضبط می کند
IIIدقت
دقت محور	0.001 میلی متر
دقت برش	0.1 میلی متر
چهارمایمنی
منطقه کار محافظت می کند	با چهار محافظت مهر و موم شده
سنسور درب	سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری)
دکمه توقف اضطراری

ویژگی های روتر PCB Depaneling:

1. 1. تصویر بزرگنمایی X10 برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد.

2. دو میز کشویی حرکت همزمان ورودی و خروجی را برای کاهش زمان اتصال برای بهره وری بهتر فراهم می کند.

3. سیستم جبران AUTO MARK. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباه غیرضروری را قبل از برش کاهش دهد.

4. دارای سیستم کنترل زمان بیت و زنگ هشدار مسیریابی برای یادآوری اپراتور برای تغییر بیت های مسیریابی هنگام اتمام برش 120M.و بیت مسیریابی ابتدا 2 میلی متر اولین نقطه فرز را برش داد ، 2 میلی متر میانی نقطه فرز دوم را برش داد ، 2 میلی متر آخر نقطه آسیاب سوم را برش داد تا طول عمر آن افزایش یابد.

روتر PCB Depaneling مدلهای دیگر:

تجهیزات نیمه اتوماتیک PCB Depaneling ، برش تخته CNC PCB برای جداسازی 0

سQالات متداول روتر PCB:

1. A: زمان زندگی بیت مسیریابی چیست؟

س: 150-300 متر

2.A: آیا این مدل می تواند تخته های PCB آلومینیوم را برش دهد؟

س: بله ، می تواند.

3.A: در مورد موقعیت PCB چطور؟

س: برای موقعیت یابی از jig سفارشی استفاده کنید.

4.A: اسپیندل روتر PCB درون خطی چیست؟

س: آلمان SycoTec 4025.

5.A: چگونه آن را بسته بندی کنیم؟

س: روتر و تمیز کننده پس از خلا در جعبه چوبی جداگانه بسته بندی می شود.

6.A: آیا نصب و آموزش در محل موجود است.

س: بله ، در دسترس است.

7. الف: شرایط تحویل شما چیست؟

س: ما کارهای قبلی ، FOB ، CIF ، DDU ، DDP و غیره را قبول می کنیم.

خدمات ما:

1. پشتیبانی فنی مادام العمر و 2 سال گارانتی.
2. تعویض یا بازپرداخت رایگان در صورت بروز هرگونه مشکل کیفیت انجام می شود.
3. پاسخ / بازخورد سریع در عرض 12 ساعت
4- مهندسین برای اعزام برای نصب و آموزش خارج از کشور در دسترس هستند.
5. بسته بندی جامد برای جلوگیری از آسیب رسیدن به حمل و نقل.
