جزئیات محصول:
|
جارو برقی: | بالا یا پایین | مواد PCB: | FR4 ، آلومینیوم |
---|---|---|---|
ضخامت PCB: | 0.8-3.0 میلی متر | مسیریابی: | قطر 0.8-3.0 میلی متر |
دقت برش: | ± 0.05 میلی متر | حداکثر اندازه PCB: | 300x300 میلی متر |
ویژگی: | اقتصادی | سرعت برش: | 1-100 میلی متر بر ثانیه |
جدید: | آره | نام محصول: | دستگاه مسیریابی PCBA CNC |
برجسته: | روتر PCB Cnc,روتر PCB Cnc 0.001 میلی متر,دستگاه PCB Depanelizer |
PCBA CNC Routing Machine اتوماتیک PCB فرز فرز
مزایای ماشین مسیریابی PCBA CNC:
تصویر بزرگنمایی X10 برنامه نویسی را آسان کرده و دقت تنظیم نقطه را افزایش می دهد.
2 جدول کشویی حرکت همزمان ورودی و خروجی را برای کاهش زمان اتصال برای بهره وری بهتر فراهم می کنند.
سیستم جبران AUTO MARK. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباه غیرضروری را قبل از برش کاهش دهد.
پارامترهای ماشین مسیریابی PCBA CNC:
به طور کلی | |
ابعاد (W * D * H) | 1250 میلی متر * 1650 میلی متر * 1450 میلی متر |
وزن | 750 کیلوگرم |
جابجایی قد | 60 ~ 110 میلی متر |
دستکاری کننده | |
نوع موتور | سریال های JiaBao |
تکرارپذیری موقعیت | 0.001 میلی متر |
محور کار محور (حداکثر) | 650 میلی متر * 560 میلی متر * 50 میلی متر |
ایستگاه کار | |
تثبیت PCB | استاندارد ، تخصص |
PCB بارگیری / تخلیه | کتابچه راهنمای |
اندازه PCB (حداکثر) | 320 * 320 میلی متر |
PCB ضخیم (حداکثر) | 5 میلی متر |
فیکس کردن | |
اتصالات سفتی | ثابت ساخته شده است |
تثبیت کننده ثابت | دستگاه |
اسپیندل موتور | |
قدرت | 150 وات |
دوک | 60000 دور در دقیقه |
محافظت | خود / خنک کننده باد |
کاتر را عوض کنید | تخصص |
قابلیت مسیریابی | |
سرعت برش (حداکثر) | 80 میلی متر بر ثانیه |
سرعت رانندگی (حداکثر) | 2500 میلی متر بر ثانیه |
دقت برش | 0.01 میلی متر |
سیستم خلاuum | |
قدرت خلاuum | 3.5KW AC 380V |
خلا | لوله کش |
خدمات رفاهی | |
قدرت | 2.0 کیلو وات AC380V |
منبع هوا | 4-6 کیلوگرم در سانتی متر مربع |
برنامه نويسي | |
ویرایش برنامه | خطی |
ویرایش عملکرد | خط ، قوس ، دایره ، منحنی U |
ذخیره سازی برنامه | HDD |
سیستم بینایی | SONE رنگ CCD |
جبران برش فرز | خودکار |
تنظیم خلا | خودکار |
مانیتورهای عملیاتی | |
شعله ور | حالت دستگاه Iindicator |
بررسی ابزار | عمر ابزار تشخیص خودکار ، استفاده از تست زمان |
محافظت از موتور | عملکرد محافظت در برابر گرمازدگی ، اضافه بار ، ولتاژ پایین |
بررسی موتور بیش از بارگیری | دارای اضافه بار ، خط عملکرد طبیعی و ولتاژ پایین است |
زمان قابل استفاده از ابزار | عمر ابزار تشخیص خودکار ، |
آمار داده | مدل تخته جداگانه ، شمارش جدا کننده ، روش های مختلف شمارش |
ثبت خطا | نرم افزار به طور خودکار تمام حافظه هشدار دهنده های ماشین را ضبط می کند |
IIIدقت | |
دقت محور | 0.001 میلی متر |
دقت برش | 0.1 میلی متر |
چهارمایمنی | |
منطقه کار محافظت می کند | با چهار محافظت مهر و موم شده |
سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
دکمه توقف اضطراری |

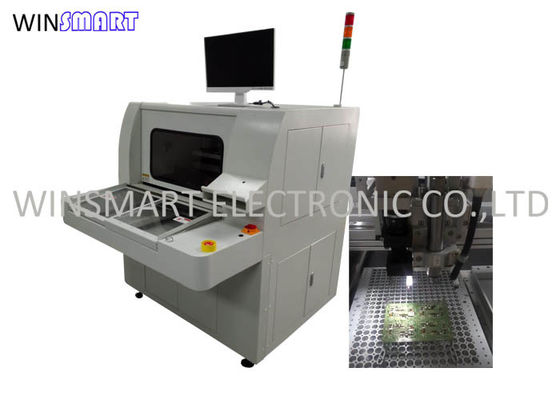

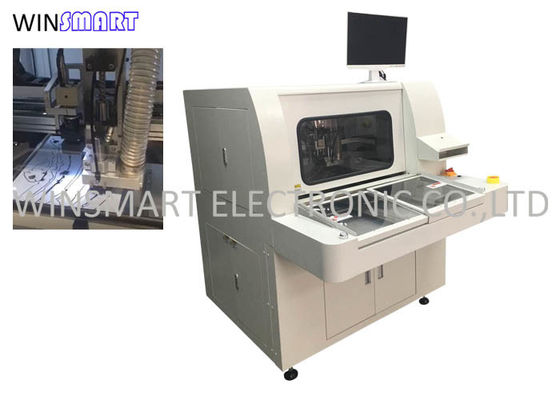

نمایشگر مسیریابی PCBA CNC:
ماشین مسیریابی PCBA CNC شامل:
جاروبرقی x 1 عدد
اسپیندل SycoTec x 1 عدد
بیت مسیریابی x 10 عدد
دفترچه راهنما x 1pc
فیلم های عملیاتی
