جزئیات محصول:
|
قالب سند: | DXF ، GBR | خط خطی: | 20um |
---|---|---|---|
محدوده اسکن: | 40x40 میلی متر | فیکسچر: | سفارشی |
سرعت کار: | 25 درجه سانتیگراد | نام: | depaneling PCB لیزر |
برجسته: | دستگاه CCD لیزر PCB دستگاه depanelization,Microvia Drilling PCB Laser Depanelizer,CCD Camera PCB Laser Depanelizer |

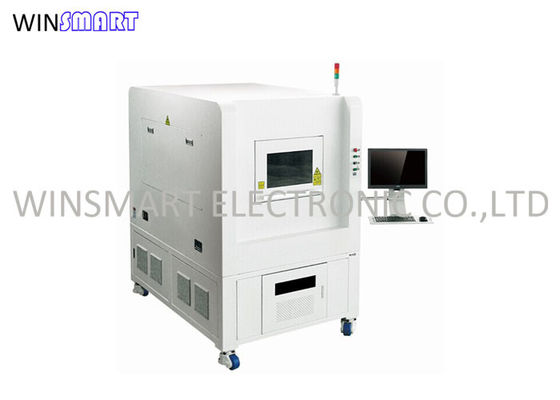

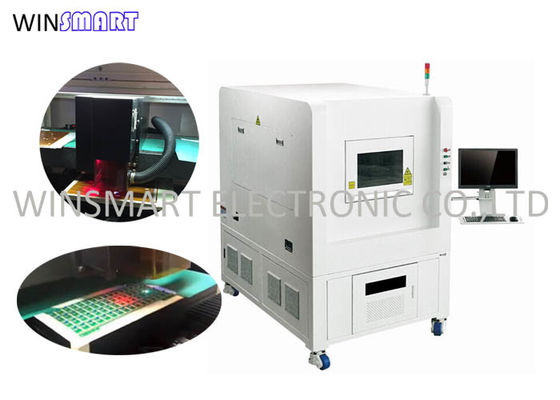

CCD CCD PCB Laser Depaneling Machine PCB Laser Depanelizer
برنامه های معمول لیزر UV:
1. PCB های انعطاف پذیر و سخت
2. برش لایه پوشش
3. برش سرامیک های آتشین و منفجر نشده
4. حفاری میکروویا
5. اسکیت (حذف لایه پوشش)
6. ایجاد جیب
مزایای استفاده از فناوری لیزر:
در مقایسه با ابزارهای معمولی ، پردازش لیزر یک سری مزایای جذاب را ارائه می دهد.
1. فرآیند لیزر کاملاً توسط نرم افزار کنترل می شود.با تطبیق پارامترهای پردازش و مسیرهای لیزر ، متغیرهای متغیر یا خطوط برش به راحتی در نظر گرفته می شوند.همچنین نیازی به فاکتور در زمان تغییر محل نگهداری در هنگام تغییر تولید نیست.
2. تنش های مکانیکی یا حرارتی قابل ملاحظه ای رخ نمی دهد.محصولات فرسایش با مکش مستقیم در کانال برش استخراج می شوند.بنابراین بسترهای حساس نیز می توانند به طور دقیق پردازش شوند.
3. پرتوی لیزر فقط به چند میکرومتر به عنوان کانال برش نیاز دارد.بنابراین می توان اجزای بیشتری را روی یک صفحه قرار داد.
4- نرم افزار سیستم بین فرآیند تولید و تنظیم تفاوت ایجاد می کند که موارد عملکرد معیوب را به شدت کاهش می دهد.
مشخصات:
لیزر | تمام لیزر ماورا بنفش حالت جامد با دیود Q-Switched |
طول موج لیزر | 355 نانومتر |
منبع لیزر | Optowave UV 15W @ 30KHz |
موقعیت دقیق جدول کار موتور خطی | μ 2 میکرون |
تکرار دقیق میز کار موتور خطی | μ 1 میکرون |
زمینه کاری موثر | 460 میلی متر 460 میلی متر (قابل برنامه ریزی) |
سرعت اسکن | 2500 میلی متر بر ثانیه (حداکثر) |
زمینه کاری | 40 میلیمتر 40 میلیمتر |
تولید:
