جزئیات محصول:
|
| نصب در محل: | آره | مواد PCB: | FR4 ، MCPCB |
|---|---|---|---|
| گواهی CE: | آره | بسته بندی: | مورد تخته سه لا |
| دقت، درستی: | ± 0.05 میلی متر | نام: | اتوماتیک دستگاه پانچ PCB |
| برجسته: | دستگاه پانچ الکترونیکی MCPCB,دستگاه پانچ PCB متحرک پایین متحرک,دستگاه پانچ CEM PCB |
||

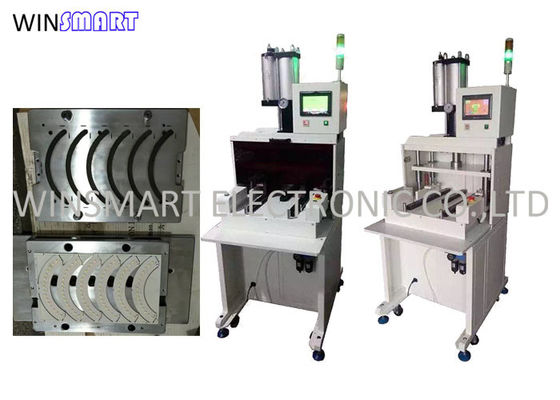

دستگاه پانچ PCB اتوماتیک PCBA Punch برای تخته های PCB فلزی
تابع:
این برای PCB / FPC طراحی شده است که توسط نقاط و سوراخ های مهر و موم متصل می شود ، دارای اثر مهر زنی با دقت بالا و اثر مشت.این تنها تضمین برش FPC ، تغییر شکل PCB در بازار فعلی است.
حداقل دقت برش آن برای PCB های باریک ویژه ، 0.05 ± میلی متر است.حداکثر مساحت کار 460 * 320 میلی متر است.
ویژگی های دستگاه پانچ PCB:
1. جدا کردن PCB / FPC با استفاده از مشت زدن ، برای جلوگیری از ترک خوردگی ناشی از کتابچه راهنمای کاربر.
2. چارچوب چدن برای استحکام.قالب های مشت زدن قابل تغییر هستند.تنظیم آسان قالبهای مشت.
3. قالب متحرک پایین برای بارگیری و تخلیه آسان قالب پانچ PCB |FPC می میرد |قالب پانچ PCB |قالب FPC
مشخصات دستگاه پانچ PCB:
| منطقه کار | 460 * 320 میلی متر |
| فشار کاری | 0.45-0.7 مگاپاسکال |
| دقت برش | ± 0.05 میلی متر |
| زمان چرخه | 7-15 ثانیه |
| خروجی | 8T |
| ضخامت PCB / FPC | 0.08-3.5 میلی متر |
| مواد PCB / FPC | FPC ، FR1 ، FR4 ، CEM-1 ، CEM-3 ، MCPCB |
| حالت برش | مشت زدن |
| فیکسچر پانچ | ابزار قالب (قالب) |
| املاک کاری |
صفحه نمایش LCD ، به طور خودکار تعداد را ثبت می کند محصولات پردازش شده ، مشت زدن خودکار |
| بندر انتقال | استاندارد بین المللی |
| زبان عملیاتی | انگلیسی |
| سکته | 50 میلیمتر |
| ارتفاع قالب | 170 میلیمتر |
| قدرت | 380/220 ولت |
| فیوز | 3A |
| بعد ماشین | 820x740x1750 میلی متر |
| وزن دستگاه | 680 کیلوگرم |
مشت زدن می میرد:
