جزئیات محصول:
|
شرح: | دستگاه برش PCB | توان (w): | 500 وات |
---|---|---|---|
منبع انرژی: | پنوماتیک | کاربرد: | برش بستر FR4، بستر آلومینیوم، FPC/PET/PVC.etc. |
وضعیت: | جدید | نیروی اصلی: | برند زیمنس یا چین |
برجسته: | دستگاه برش سوبسترا FR4,دستگاه پانچ PCB,دستگاه پانچ PCB FPC |

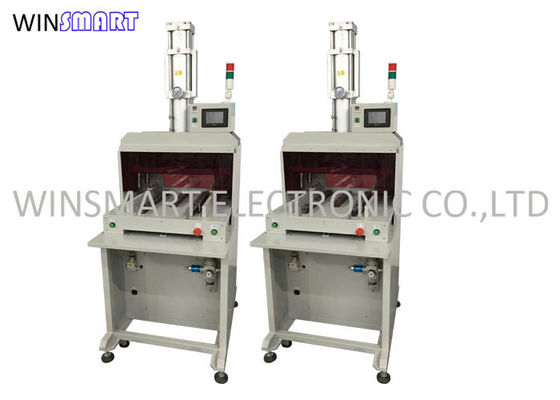

دستگاه برش تخته مدار چاپی انعطاف پذیر پانچ FPC با ابزار قالبی برش خورده
امکانات:
1. جدا کردن PCB/FPC با استفاده از قالب های پانچ، برای جلوگیری از ترک های ریز ناشی از دستی.
2. ابزار قالب قابل تغییر است
3. راه اندازی آسان قالب های پانچ
4. بارگیری و تخلیه PCB راحت است
5. عملیات آسان، دارای سیستم حفاظت ایمن است
6. سیلندر هوا رانده
معرفی دستگاه پانچ PCB:
عملیات شروع دو سوئیچ.
حالت پیکربندی دستگاه و خارج از ناودان، و خارج از قالب پایین به صورت خودکار انتخاب کنید و محصولات راحت و ایمن را انتخاب کنید.
سوئیچ توقف اضطراری، شناسایی مشکلات و خاموش شدن به موقع.
دربهای امنیتی، نصب و راهاندازی قالب برای جلوگیری از سرگردانی دستها.
عملکرد تنظیم فشار ایمنی، آلارم محدود. شمارش خودکار، محدود کردن زمان.
تنش داخلی ایجاد شده زمانی که تخته برش به حداقل می رسد و برای جلوگیری از ترک خوردن قلع.
مناسب برای تابلوهای روت شده با حجم بالا.
مزایای:
1. پنوماتیک، حفاظت از محیط زیست
2. راندمان بالا، مناسب برای PCB با حجم بالا
3. حفاظت درب امنیتی، اطمینان از تولید ایمن
مشخصات:
منطقه کار | 460*320 میلی متر |
فشار کاری | 0.45-0.7 مگاپاسکال |
دقت برش | ± 0.05 میلی متر |
زمان چرخه | 7-15 ثانیه |
خروجی | 8T |
ضخامت PCB/FPC | 0.08-3.5 میلی متر |
مواد PCB/FPC | FPC، FR1، FR4، CEM-1، CEM-3، MCPCB |
حالت برش | مشت زدن |
دستگاه پانچ | ابزار قالب (قالب) |
املاک کاری |
صفحه نمایش ال سی دی، به طور خودکار تعداد را ثبت می کند محصولات فرآوری شده، پانچ خودکار |
پورت انتقال | استاندارد بین المللی |
زبان عملیات | انگلیسی |
سکته | 50 میلی متر |
ارتفاع قالب | 170 میلی متر |
قدرت | 380/220 ولت |
فیوز | 3A |
بعد ماشین | 820x740x1750mm |
وزن دستگاه | 680 کیلوگرم |
قالب پانچ PCB:
