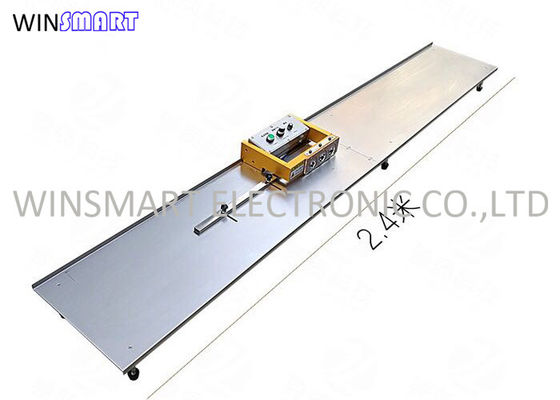

ماشین برش آوتوماتیک PCB با سرعت بالا

ماشین برش V-groove:

جدا کننده PCB، همچنین به عنوان ماشین PCB یا ماشین برش PCB شناخته می شود،یک ابزار تخصصی است که در تولید الکترونیک برای جدا کردن صفحه های مدار چاپی (PCB) از یک پانل یا مجموعه PCB بزرگتر استفاده می شود.

جدا کننده PCB برای برش، امتیاز یا جدا کردن PCB از یک پانل یا آرایه پس از اتمام فرآیند مونتاژ و جوش طراحی شده است.این ماشین برای تولید انبوه بسیار مهم است که در آن PCB ها در پنل ها تولید می شوند و سپس برای پردازش بیشتر یا مونتاژ به واحدهای جداگانه جدا می شوند..

ویژگی های ماشین برش V-groove:

1. با روش برش منحصر به فرد ، صفحه مدار توسط شش تیغه برش داده می شود. این یک گروه متشکل از یک تیغه بالا و یک تیغه پایین است و همچنین یک واحد برش است. A ، B ، C ، سه گروه وجود دارد.کل فرآیند برش به سه مرحله تقسیم می شود از تیغه گروه A که 40 درصد تخته را برش می دهد و سپس به تیغه گروه B که چاقو را از طریق شکاف برش می دهد تا 40 درصد دیگر را تکمیل کند.20 درصد آخر توسط تیغه گروه C و تکمیل برش داده می شود.فشار تولید شده در طول روند برش کاهش یافته است بیش از 80٪ در مقایسه با برش سنتی در یک زمانبنابراین لبه تخته و سطح آن بدون انحراف بسیار صاف است.

در حال حاضر، این تنها ماشین است که می تواند صفحه آلومینیوم را بدون تغییر شکل پس از برش تضمین کند.

2به دلیل برش چندگانه، فرآیند برش بسیار صاف است و به طور قابل توجهی توانایی موقعیت V-CUT را بهبود می بخشد.

حتي اگر با شکاف کم عمق V-CUT، تخته از تیغه خارج نمی شود، از آسیب اجتناب می کند.

3از آنجا که قدرت برش تیغه کوچک است، با استفاده از مواد فولادی با سرعت بالا که از ژاپن وارد می شود، دوام تیغه به شدت بهبود یافته است.و طول عمر می تواند یک سال یا بیشتر در هنگام برش صفحه آلومینیوم باشد.

4تمام تیغه های برش با دستگاه اندازه گیری مزاحمت لیزر دو فرکانس Excitation کالیبراسیون می شوند.اطمینان حاصل کنید که چاقو دوم می تواند به دقت ادامه به برش در سوراخ که در حال حاضر توسط چاقو قبلی برش. حرکت نوک چاقو کمتر از 0.02mm است. کیفیت برش کامل را تضمین کنید.

مشخصات ماشین برش V-Groove:

عملکرد ماشین برش V-groove:

عملکرد اصلی جدا کننده PCB جدا کردن PCB ها از یک پانل یا آرایه است. در اینجا عملکردهای اصلی جدا کننده PCB وجود دارد:

1. برش دقیق: جدا کننده های PCB قطع دقیق یا برش پنل PCB را برای جدا کردن تخته های فردی بدون آسیب رساندن به اجزای یا مدارهای روی تخته ها فراهم می کنند.

2. پاکسازی از پنل: با اتوماسیون فرآیند جداسازی، جدا کننده های PCB با جدا کردن سریع و دقیق PCB در مقادیر زیاد، کارایی و خروجی را در تولید الکترونیک افزایش می دهند.

3. کاهش استرس: جدا کردن PCB ها با استفاده از یک ماشین اختصاصی باعث کاهش فشار بر روی تخته ها و اجزای در مقایسه با روش های جداسازی دستی می شود، به حداقل رساندن خطر آسیب در طول فرآیند پاکسازی.

4. انعطاف پذیری: جدا کننده های PCB می توانند انواع مختلفی از PCB ها را از جمله PCB های سخت ، انعطاف پذیر و سخت انعطاف پذیر را اداره کنند ، و آنها را به ابزارهایی متنوع برای نیازهای مختلف تولید تبدیل می کنند.

5. تولید بالا: این ماشین ها می توانند پانل های PCB متعدد را در مدت زمان کوتاهی پردازش کنند، که تولید حجم بالا و بهبود بهره وری تولید را امکان پذیر می کند.

6. کنترل کیفیت بهبود یافته: جداکننده های PCB از جداسازی مداوم و دقیق PCB اطمینان می دهند، به کنترل کلی کیفیت کمک می کنند و احتمال نقص در فرآیند تولید را کاهش می دهند.
