جزئیات محصول:
|
Min Pitch: | 0.2 میلی متر | تایپ کنید: | دستگاه لحیم کاری |
---|---|---|---|
ولتاژ: | 220 ولت / 110 ولت | وضعیت: | جدید |
بسته: | نیاز مشتریان | نام: | دستگاه باندینگ حرارتی پالس |
برجسته: | لحیم کاری گرم نوار FFC به PCB,دستگاه پیوند حرارت پالس 110 ولت,تجهیزات لحیم کاری نوار داغ 110 ولت |

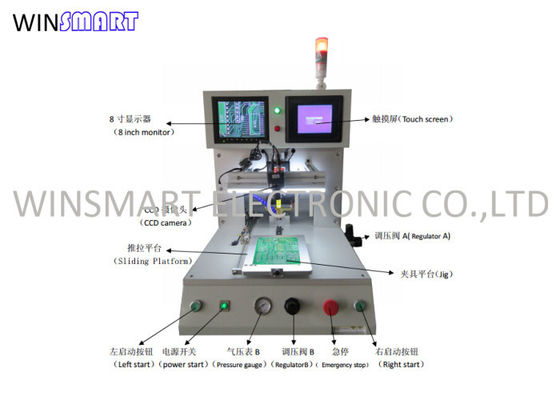

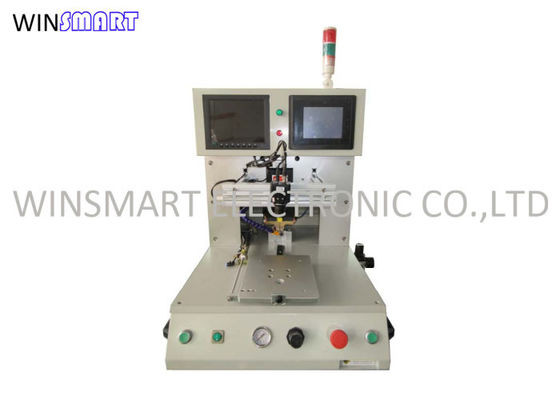

دستگاه اتصال حرارتی پالس FFC به تجهیزات لحیم کاری نوار گرم PCB
دستگاه باندینگ حرارتی پالساصل:
منبع تغذیه نوار گرم جریانی را برای گرم کردن ترمود فراهم می کند که مقاومت بالایی مانند W, Mo, Ti دارد.درجه حرارت تا یک مقدار مشخص بالا می رود تا TIN و لحیم کاری ذوب شود، هنگامی که دما پایین می آید، قطعه کار توسط TIN متصل می شود.یک فشار در تمام مراحل کار می کند و دما به طور دقیق توسط منبع تغذیه اینورتر IGBT کنترل می شود.
ویژگی های دستگاه باندینگ حرارتی پالس:
1. با توجه به محصولات مختلف، دمای اختیاری برای انتخاب شما.
2. سر ترمود مواد منحصر به فرد، از فشار متوسط اطمینان حاصل کنید
3. دارای عملکرد خلاء، آسان تر برای تنظیم و موقعیت.
4. دمای NC، شفاف و با دقت بالا
5. با فشار سنج دیجیتال، محدوده فشار را می توان از پیش تنظیم کرد.
6. کنترل میکرو کامپیوتر، دقت بالا و پایدار.
7. منحنی قابل برنامه ریزی شامل دمای قبل از گرم شدن و لحیم کاری جریان مجدد.
8. مناسب برای انواع TAB با چگالی بالا، TCP و فشار به FPC، FFC و PCB جوشکاری فشار لحیم کاری.
9. کنترل دقیق PID، زاویه فاز جایگزین درایو پالس.
10. لیبراسیون کمتر، نویز کمتر، اجتناب از نوسانات ولتاژ
11. نمایش زمان واقعی منحنی دما و داده های دما.
12. داده های ورودی صفحه لمسی، عملیات را ساده می کند.
کاربرد دستگاه اتصال حرارتی پالس:
برای انواع TAB چگالی بالا، پیچش TCP و لحیم کاری FPC، FFC و PCB.
مشخصات دستگاه باند حرارتی پالس:
اندازه ماشین | 590×640×620 میلی متر |
منطقه کار | حداکثر 200*170 میلی متر |
وزن دستگاه | 89 کیلوگرم |
فشار هوای کار | 0.6-0.8Mpa |
مقدار وسایل | 1 |
اندازه سر ترمود | حداکثر 40*3 میلی متر |
دقت جوشکاری | گام 0.2 میلی متر |
فشار دادن زمان | 1 ~ 99.9 ثانیه |
تنظیمات دما | تحمل RT~500℃ ±5℃ |
فشار جوش | 1 تا 20 کیلوگرم |
تنظیمات دما | دو |
محیط کار | 10-60 ℃، 40٪ - 95٪ |
منبع تغذیه | AC220V±10% 50HZ،2200W |
حالت تراز | مانیتور CCD + LCD |
حالت تغذیه | کتابچه راهنمای |
حالت شروع | دکمه شروع را فشار دهید |
بستر چرخش | کنترل سیلندر، تحمل <0.02 میلی متر |
سؤالات متداول دستگاه باندینگ حرارتی پالس:
س: زمان چرخه لحیم کاری چیست؟
پاسخ: 5-15 ثانیه.
س: آیا شرایط خاصی وجود دارد؟
پاسخ: قبل از لحیم کاری باید خمیر لحیم کاری روی لنت ها اعمال شود.
س: حداقل پین پیچ چیست؟
A: 0.15 میلی متر
س: جنس سر ترمود چیست؟
الف: آلیاژ مولیبدن.
س: چگونه سر ترمود را حفظ کنیم؟
پاسخ: لطفاً سر ترمود را هر روز تمیز کنید و از صافی آن توسط آسیاب مطمئن شوید.
