جزئیات محصول:
|
طریقه استفاده: | خط تولید smt | ضمانتنامه: | 12 ماه |
---|---|---|---|
کاربرد: | خط تولید مونتاژ PCB SMT | خدمات پس از فروش: | پشتیبانی فنی فیلم ، پشتیبانی آنلاین |
قدرت: | 220 / 110V | نام: | PCB Vacuum Loader |
برجسته: | PCB Bare Board Loader,PCB Bare Board Loader Thrust Design,کاملا اتوماتیک لودر PCB Loader |

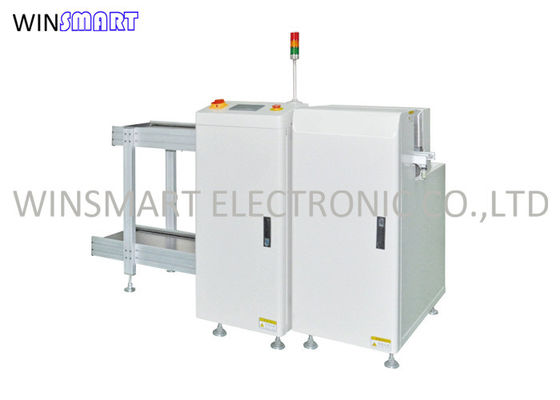

کاملاً اتوماتیک PCB Vacuum Loader Bare Board Loader Suction Loader
توضیحات محصول
سیستم کنترل PLC ، کار پایدار و قابل اعتماد است
صفحه لمسی ، کار آسان است
گیره های پنوماتیک سه نقطه بالا و پایین برای تراز بندی مجله
طراحی رانش موثر می تواند PCB را نشکن کند
طراحی جام مکش قابل انعطاف ، موقعیت آن قابل تنظیم است
دستگاه همیشه مانیتورینگ خطا است
سازگار با SMEMA
مشخصات فنی:
مدل شماره | SMTSL-250 | SMTSL-330 | SMTSL-390 | SMTSL-460 |
اندازه PCB (میلی متر) | (50x50) - (350x250) | (50x50) - (455x330) | (50x50) - (530x390) | (50x50) - (530x460) |
اندازه دستگاه (میلی متر) | 1900x850x1300 | 2250x1050x1300 | 2600x1250x1300 | 2600x1480x1300 |
اندازه مجله (میلی متر) | 355x320x560 میلی متر | 460x400x563 | 535x460x570 | 535x530x570 |
وزن (کیلوگرم) | 220 | 250 | 280 | 320 |
پارامترهای فنی:
تابع | زمان بارگیری PCB | مجله تغییر زمان | منبع تغذیه | فشار هوا |
این برای منبع خط استفاده می شود ، مکش PCB برای PCB خالی اختیاری است ، بارگذاری عملکرد PCB برای PCB غیر خالی اختیاری است | تقریبا 6 ثانیه | تقریباً 30 ثانیه | 100-230 ولت ، 1 پی اچ پی ، حداکثر 300 ولت | 4-6 میله |
ارتفاع حمل و نقل | جهت حمل و نقل | ضخامت PCB | شماره مجله | مرحله انتخاب مرحله |
900 ± 20 میلی متر (یا سفارشی) | L به R یا R به L | حداقل 0.6 میلی متر | بالا: 1؛پایین: 2 | 10 میلی متر ، 20 میلی متر ، 30 میلی متر ، 40 میلی متر |
انتقال PCB:
