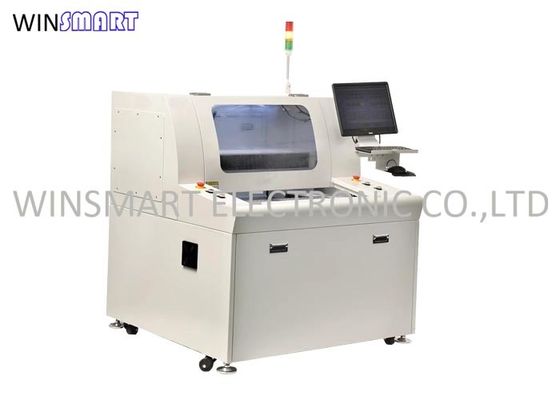

دستگاه روتر Semi Auto PCB Depaneling با استرس کمتر

نام تجاری:	Winsmart
شماره مدل:	SMTR07
موق:	1 ست
قیمت:	USD20000-80000
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	T / T ، L / C ، Western Union

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

مواد PCB:

FR4 ، آلومینیوم

ضخامت PCB:

0.8-3.0 میلی متر

دقت برش:

± 0.05 میلی متر

حداکثر اندازه PCB:

280x280 میلی متر

ویژگی:

برش بالا

جارو برقی:

3HP / 2.2KW

مسیریابی:

قطر 0.8-2.5 میلی متر

نصب در محل:

نام محصول:

روتر PCB نیمه اتوماتیک

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

دستگاه روتر Semi Auto PCB Depaneling

دستگاه روتر PCB Depaneling با استرس پایین

روتر PCB Semi Auto

توضیح محصول

روتر PCB نیمه خودکار برای برد مدار چاپی با فشار کمتری

مشخصات روتر PCB:

به طور کلی
ابعاد (W * D * H)	1220 میلیمتر * 1200 میلیمتر * 1850 میلیمتر
وزن	600 کیلوگرم
جابجایی قد	60 ~ 110 میلی متر
دستکاری کننده
نوع موتور	سریال های JiaBao
تکرارپذیری موقعیت	0.01 میلی متر
محور کار محور (حداکثر)	730 میلیمتر * 450 میلیمتر * 50 میلیمتر
ایستگاه کار
تثبیت PCB	استاندارد ، تخصص
PCB بارگیری / تخلیه	کتابچه راهنمای
اندازه PCB (حداکثر)	280x280 میلی متر
PCB ضخیم (حداکثر)	3.5 میلی متر
فیکس کردن
اتصالات سختی	ثابت ساخته شده است
تثبیت کننده ثابت	دستگاه
اسپیندل موتور
قدرت	150 وات
دوک	20000-60000 دور در دقیقه
محافظت	خود / خنک کننده باد
کاتر را عوض کنید	تخصص
قابلیت مسیریابی
سرعت برش (حداکثر)	80 میلی متر بر ثانیه
سرعت رانندگی (حداکثر)	2500 میلی متر بر ثانیه
دقت برش	0.01 میلی متر
سیستم خلاuum
قدرت خلاuum	3.5KW AC 380V
خلا	لوله کش
خدمات رفاهی
قدرت	2.0 کیلو وات AC380V
منبع هوا	5 کیلوگرم در سانتی متر مربع
برنامه نويسي
ویرایش برنامه	خطی
ویرایش عملکرد	خط ، قوس ، دایره ، منحنی U
ذخیره سازی برنامه	HDD
سیستم بینایی	SONE رنگ CCD
جبران برش فرز	خودکار
تنظیم خلاuum	خودکار
مانیتورهای عملیات
شعله ور	دستگاه دستگاه Iindicator
بررسی ابزار	عمر ابزار تشخیص خودکار ، استفاده از تست زمان
محافظت از موتور	عملکرد محافظت در برابر گرمازدگی ، اضافه بار ، ولتاژ پایین
بررسی موتور بیش از بارگیری	دارای اضافه بار ، خط عملکرد طبیعی و ولتاژ پایین است
زمان قابل استفاده از ابزار	عمر ابزار تشخیص خودکار ،
آمار داده	مدل تخته جداگانه ، تعداد جدا کننده ، روش های مختلف شمارش
ثبت خطا	نرم افزار به طور خودکار تمام حافظه های آلارم را در دستگاه ها ثبت می کند
IIIدقت
دقت محور	0.001 میلی متر
دقت برش	0.1 میلی متر
چهارمایمنی
منطقه کار محافظت می کند	سنسور ایمنی
سنسور درب	سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری)

ویژگی های روتر PCB Depaneling:

1. تصویر بزرگنمایی CCD باعث سهولت برنامه نویسی و افزایش دقت تنظیم نقطه می شود.

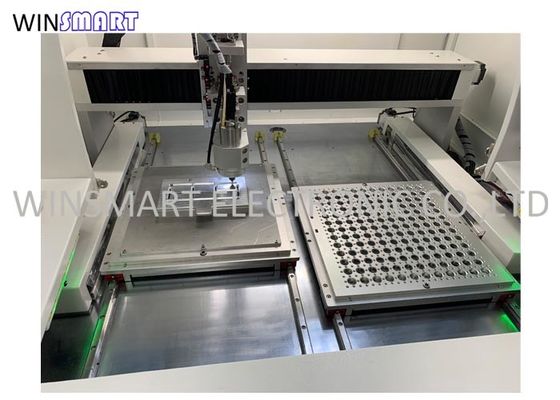

2. دو میز کشویی حرکت همزمان ورودی و خروجی را برای کاهش زمان اتصال برای بهره وری بهتر فراهم می کند.

3. سیستم جبران AUTO MARK. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباه غیرضروری را قبل از برش کاهش دهد.

4. دارای سیستم کنترل زمان بیت و زنگ هشدار برای یادآوری اپراتور برای تغییر بیت های مسیریابی وقتی که برش 120M را تمام کرد.و بیت مسیریابی ابتدا 2 میلی متر اولین نقطه فرز را برش داد ، 2 میلی متر میانی نقطه فرز دوم را برش داد ، 2 میلی متر آخر نقطه فرز سوم را برش داد تا طول عمر آن افزایش یابد.

5. برای اطمینان از تولید ایمن در هنگام برش ، سنسورهای ایمنی نصب کنید.

6. دوک های اختیاری با هزینه های مختلف برای تأمین نیازهای مختلف بودجه.

سQالات متداول روتر PCB:

1. الف: زمان زندگی بیت مسیریابی چیست؟

س: 150-300 متر

2. الف: آیا این مدل می تواند تخته های PCB آلومینیوم را برش دهد؟

س: بله ، می تواند.

3. پاسخ: در مورد موقعیت PCB چطور؟

س: برای موقعیت یابی از jig سفارشی استفاده کنید.

4. پاسخ: اسپیندل روتر PCB درون خطی چیست؟

س: آلمان SycoTec 4025.

5. الف: چگونه آن را بسته بندی کنیم؟

س: روتر و تمیز کننده پس از خلا در جعبه چوبی جداگانه بسته بندی می شود.

6. الف: نصب و آموزش در محل موجود است.

س: بله ، در دسترس است.

7. الف: شرایط تحویل شما چیست؟

س: ما کارهای قبلی ، FOB ، CIF ، DDU ، DDP و غیره را قبول می کنیم.
