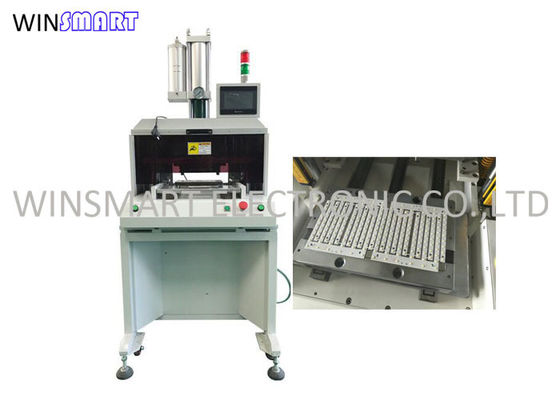

50MM Stroke CEM FR4 MCPCB LED PCB دستگاه پانچ

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 ست
قیمت:	USD1-10000/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L / C ، T / T ، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

ضخامت PCB:

0.08-3.5 میلی متر

تثبیت موقعیت:

ابزار کاری

مواد PCB:

CEM، FR4، MCPCB

زمان چرخه:

7-15 ثانیه

پانچ LED PCB

قابلیت ارائه:

100 مجموعه

برجسته کردن:

LED PCB Machine Punching

CEM PCB Punching Machine

50MM Stroke Punching Machine

Product Description

دستگاه پانچ PCB LED برای تولید حجم بالا در زمان چرخه 10 ثانیه

تغییر مراحل Die Tooling:

1. پیچ های ثابت قالب بالایی را باز کنید

2. قالب بالایی را بیرون بیاورید

3. پیچ های ثابت را برای قالب پایین باز کنید

4. قالب پایین را بیرون بیاورید

5. قالب پایینی جدید را با پیچ های قفلی نصب کنید

6. قالب فوقانی جدید را با پیچ های قفلی نصب کنید

7. PCB/FPC را روی قالب پایینی قرار دهید

8. دکمه های شروع را فشار دهید، قالب پایین را برای برش در موقعیت پانچ قرار دهید

شرح:

این دستگاه پانچ و پرس، ساختار فشرده و محکم، خروجی سیلندر فشار، بدون آلودگی محیطی، خروجی بزرگ و عملکرد ساده است. جدیدترین طراحی سبک وزن گاز-الکتریک را اتخاذ کنید، می تواند از انواع قالب چاقو استفاده کند. برش های مختلف به طور موثر برای برش سفت و سخت اعمال شود. PCB، PCB انعطاف‌پذیر (FPC)، PCB انعطاف‌پذیر-سخت.

ویژگی:

1. راندمان بالا: می توان به 6 تا 8 قطعه در دقیقه تقسیم کرد.

2. انواع قالب را جایگزین کنید و قالب را به راحتی تغییر دهید.

3. قالب پایین به صورت خودکار در داخل و خارج، آسان برای انتخاب و قرار دادن محصولات، محصولات به پایان رسید می تواند به کشو سقوط.

4. ایجاد استرس داخلی توسط برش PCB برای به حداقل رساندن و جلوگیری از ترک خوردگی تنش قلع.

5. پانچ برش PCB نیمه تمام با راندمان بالا.

6. میز کار: برای اپراتور برای برداشتن و قرار دادن محصولات، برداشتن محصولات نهایی و برش و قرار دادن محصولات مورد استفاده برای برش.

7. توری ایمنی: از کارکرد نادرست اپراتورها جلوگیری کنید و دست ها و سایر ابزارها را برای محافظت از کارکنان در محل کار قرار دهید.

8. دکمه استارت دوگانه: عملکرد حفاظتی ضد گنگ و ایمنی، از کار اشتباه کارکنان و لمس اشتباه اپراتور ایستگاه جلوگیری می کند.

9. سیلندر تقویت کننده 10T: فشار قابل تنظیم: فشار 0-10T قابل تنظیم، مناسب برای انواع بیشتری از محصولات.

10. قالب و قالب را می توان با توجه به درخواست مشتری ساخت.

مشخصات:

منطقه کار	400 * 300 میلی متر
فشار کاری	0.45-0.7 مگاپاسکال
دقت برش	± 0.05 میلی متر
زمان چرخه	7-15 ثانیه
خروجی	8T
ضخامت PCB/FPC	0.08-3.5 میلی متر
مواد PCB/FPC	FPC، FR1، FR4، CEM-1، CEM-3، MCPCB
حالت برش	مشت زدن
دستگاه پانچ	ابزار قالب (قالب)
املاک کاری	صفحه نمایش ال سی دی، به طور خودکار تعداد را ثبت می کند محصولات فرآوری شده، پانچ خودکار
پورت انتقال	استاندارد بین المللی
زبان عملیات	انگلیسی
سکته	50 میلی متر
ارتفاع قالب	170 میلی متر
قدرت	380/220 ولت
فیوز	3A
بعد ماشین	820x740x1750mm
وزن دستگاه	580 کیلوگرم

نمایشگر Die Tooling:
