جزئیات محصول:
|
جدید: | 100٪ | تصویب CE: | آره |
---|---|---|---|
دوک: | SycoTec 4024HY | دقت برش: | ± 0.05 میلی متر |
ضمانتنامه: | 1 سال | نام: | PCB Router Cutter |
برجسته: | ماشین آلات صنعتی کنترل PCB Depanelization,ماشین خنک کننده PCB Depanelization,ماشین روتر PCB 2.5KW |

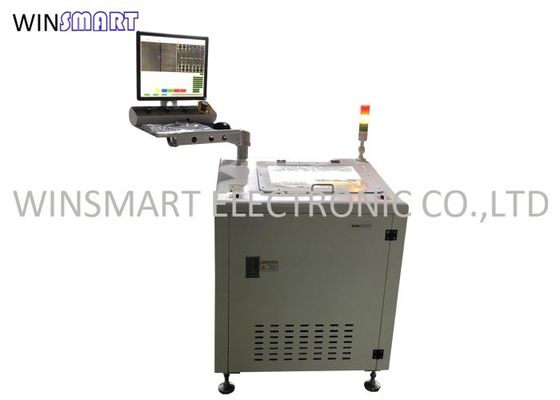

PCB Router Cutter PCB Depanelization برای صفحات روتر 0.6-2.5mm
شرح:
SMTR17 نوعی تجهیزات است که عمدتا از برش فرز با سرعت بالا برای جدا کردن PCB چند متصل با توجه به مسیر ویرایش قبل استفاده می کند.این می تواند جایگزین نقص دستی یا برش c برش یا فشار شود ، کیفیت محصول را بهبود بخشد و میزان قراضه را کاهش دهد.این دستگاه آخرین سیستم عامل رابط کاربری انسان و ماشین را تصویب می کند.مسیر برش با آموزش و ویرایش CCD با پیکسل بالا قابل اصلاح است و همچنین می تواند مرحله به مرحله اصلاح شود.با استفاده از سیستم عامل چرخان به عنوان دستگاه بارگیری و تخلیه PCB ، می توان زمان بیکار دستگاه را کاهش داد و به بازده تولید ایده آل دست یافت.
ویژگی های روتر PCB:
1. مجهز به لنز بزرگ نمایی CCD با رنگ پیکسل ، آموزش برنامه کمکی و عملکرد شبیه سازی ، دقت دقیق تر و تصویر واضح تر.
2. نظارت بر طول عمر ابزار: پس از برش فاصله مشخص ، دستگاه برش به طور خودکار به موقعیت لبه برش برش خورده / سقوط می کند.بالا و پایین
فاصله و زمان را می توان با توجه به طول لبه برش آزاد تنظیم کرد ، به طوری که طول عمر دستگاه فرز را افزایش می دهد.
3. طراحی درب ایمنی شفاف فرآیند پردازش را در یک نگاه روشن می کند.درب برای جلوگیری از حوادث در حین پردازش باز و متوقف می شود و یک محیط عملیاتی امن برای کاربران فراهم می کند
4. سیستم موقعیت یابی و تصحیح خودکار علامت ، نمایش مسیر و ردیابی مسیر ، عملکرد تصحیح تمرکز خودکار ، دقت برش بالاتر.
5. سه برنامه مشابه یا متفاوت را می توان در همان محل مورد استفاده قرار داد تا با علامت مشخص شود ، تا از دقت برش اطمینان حاصل شود
6. گرد و غبار قدرتمند می تواند مشکل گرد و غبار را تمیز و حل کند.فن وارداتی باعث می شود گرد و غبار تمیزتر و کم صدا باشد.
7. از جدول کار چپ و راست برای تبادل پردازش و قرار دادن بستر PCB ، کاهش زمان انتظار و افزایش ظرفیت تولید استفاده کنید.
8. به طور کلی ، دستگاه برش برقی است ، و میز کار پنوماتیک است.اگر برای مدت طولانی کار کند ، ممکن است PCBA به دلیل فشار کافی هوا آسیب ببیند.دستگاه کاملاً روشن است ، به طوری که از دقت و ثبات آن اطمینان می یابد.
مشخصات روتر PCB:
شماره مدل | SMTR17 |
اندازه دستگاه | 850 (L) x 750 (W) x 1455 (H) میلی متر |
ولتاژ | 380 ولت / 50 هرتز ، 2.5 کیلو وات |
حداکثر اندازه PCB | 410x460 میلی متر (میز یک نفره) ، 260x310 میلی متر (میز دو نفره) |
ضخامت PCB | 0.4-5 میلی متر |
حالت تغذیه | کتابچه راهنمای |
موقعیت یابی PCB | لوازم جانبی سفارشی |
برنامه نويسي | آموزش بینایی ، برنامه نویسی درون خطی |
اسپیندل برش | SycoTec 60000 دور در دقیقه (استاندارد) |
نوع خنک کننده | خود خنک کننده |
حالت جمع آوری گرد و غبار | مجموعه پایین |
سرعت برش | 1-100 میلی متر بر ثانیه |
دقت را تکرار کنید | ± 0.01 میلی متر |
مسیریابی | 0.8-3.0 قطر ، چرخش راست |
دقت را تکرار کنید | ± 0.02 میلی متر |
سیستم کنترل | رایانه شخصی |
دوک | آلمان SycoTec 4015HY |
کنترل حرکت | صفحه کنترل حرکت 4 محوره |
پیچ سربی | سرب پیچ آسیاب C5 |
دوربین | آلمان از دوربین خاکستری 40W تصویربرداری می کند |
LCD | 17 اینچ |

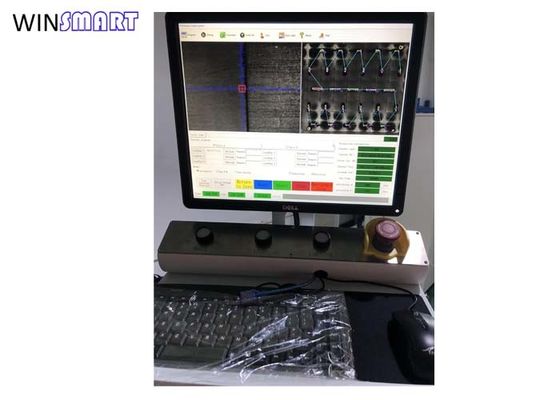

نرم افزار نسخه انگلیسی دوستانه:
