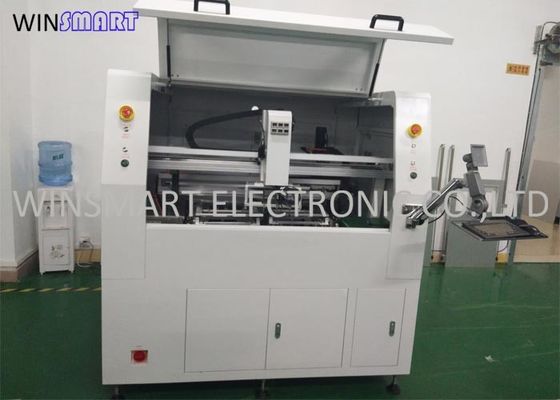

CE Split PLC Control Inline PCB Router Machine با 2 جدول

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 ست
قیمت:	USD20000-80000
Packaging Details:	مورد تخته سه لا
Payment Terms:	T / T ، L / C ، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

جدید:

تصویب CE:

سرعت اسپیندل:

60000 دور در دقیقه

موقعیت یابی PCB:

لامپ سفارشی

ضمانتنامه:

1 سال

دستگاه روتر PCB درون خطی

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

CE Inline PCB Router Machine

2 Table Inline PCB Router Machine

Split PLC Control PCB Router

Product Description

دستگاه روتر PCB داخلی برای مونتاژ PCB با 2 جدول برش 0.8-3.0mm

نه	شرح	داده ها
1	حداکثر اندازه PCB	400 × 400 میلی متر (می تواند سفارشی شود)
2	سیستم سروو	سروو موتور AC ، Y Axis (400W) Z Axis (100W)
3	سرعت اسپیندل	2000-60000 دور در دقیقه
4	سرعت برش	1-100 میلی متر در ثانیه
5	موقعیت PCB	لوازم جانبی
6	سیستم چیدن	خودکار
7	گرد و غبار جمع می شود	پایین جمع کردن
8	ابزار	φ0.8 3 میلی متر
9	دقت برش	± 0.05 میلی متر
10	رایانه شخصی	ویندوز 7 یا ویندوز 10
11	سرعت حرکت	1000 میلی متر در ثانیه (حداکثر)
12	برنامه نويسي	PC / CCD
13	منبع هوا	5-8㎏ / ㎝³
14	منبع تغذیه	AC220V ± 5 ％ 50 / 60Hz 3 کیلو وات

مشخصات:

1) مدل: SMT-IR500

2) ابعاد دستگاه: 1902 (W) x1373 (D) x1700 (H) ، وزن: 1400 کیلوگرم

3) سیستم حرکت

آ.موتور: سروو موتور 7 محور AC

بتکرارپذیری: ± 0.02 میلی متر

جدقت برش: 5 0.05 میلی متر

دتکرارپذیری: ± 0.02 میلی متر

هوضوح تصویر: 1 0.01 میلی متر

fمحور: X / Y1 / Y2 / Z / A / B / C

4) سیستم عامل

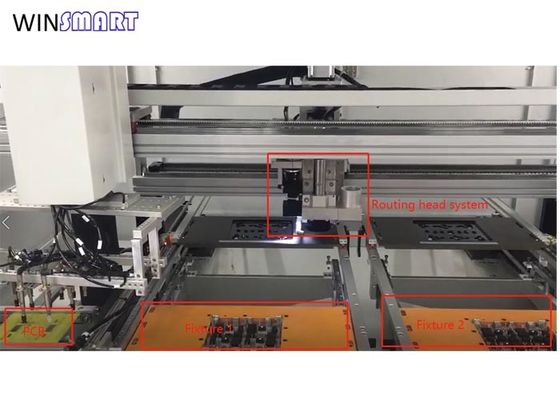

آ.میز کار: 2

بروش موقعیت یابی PCB: سوراخ پین یا ضایعات PCB لبه

جپانل جلو / بیرون: خودکار

دمنطقه فرز: 400x500 میلی متر

هضخامت PCB: 0.3-3 میلی متر

5) موتور اسپیندل

آ.قدرت: 380 وات ، مارک: آلمان کاوو

بحداکثر سرعت اسپیندل: 100000 دور در دقیقه / ESD

جروش خنک کننده: خنک کننده هوا

دبیت های مسیریابی: دسته قطر 3.175 میلی متر

هروش جایگزینی بیت مسیریابی: خودکار / دستی

6) سیستم ارتفاع سنجی با لیزر

آ.عملکرد: ارتفاع PCB را بارگیری کنید ، از فشار صفحه جلوگیری کنید

بمحدوده اندازه گیری: 0.005mm-14mm

جاندازه گیری دقت: 00 0.005 میلی متر

7) سیستم خلاuum

آ.ظرفیت: 63 لیتر در دقیقه

بعملکرد: عملکرد دمیدن خلاuum خود به خود

8) سیستم جمع آوری گرد و غبار

آ.قدرت: پاک کننده هوا 3HP

بحجم اگزوز: 4-5 M3 / دقیقه

جفشار استاتیک: -2300mmaq

9) منبع برق

آ.قدرت: 220 ولت ، فاز I ، 20A ، 50/60 هرتز

بمنبع گاز: 5/5 لیتر در دقیقه

سیستم عملکرد ماشین

1. رابط کاربری: ویندوز 7

2. سیستم تصویری: دوربین دیجیتال با وضوح بالا / سیستم دید Cognex

3. برنامه نویسی:

آ.مختصات اسکن AOI / CCD

بعملکرد کپی فیلم زاویه دار

جمختصات را تغییر دهید ، سی سی دی به طور خودکار همگام سازی می شود

دتوابع دیگر: جبران قطر ابزار ، نکات تمیز کننده جمع کننده گرد و غبار

ویژگی های دستگاه فرز:

1. مسیر برش کامل حلقه بسته ، ردیابی خطای در زمان واقعی ، بازخورد ، جبران خسارت ، اولین سیستم هوشمند پیشرفته چین

2. استفاده از PLC اسپلیت وارداتی ، شکستن کارت کنترل PLC مبتنی بر رایانه ، پایداری بالاتر و ضد تداخل قوی تر.

3. اولین عملکرد اندازه گیری ارتفاع لیزر چین ، عملکرد ساده و عملکرد ایمنی بالاتر

4. با پیکربندی گرد و غبار بالا ، با عملکرد غده ، اثر جاروبرقی بهتر است

5- بارکد ها را به طور خودکار شناسایی کرده و برنامه های برش را بازیابی کنید

بسته بندی:

CE Split PLC Control Inline PCB Router Machine با 2 جدول 0
