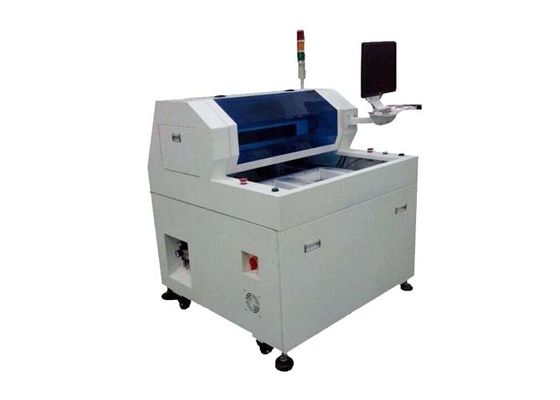

Bottom Dust Collection CNC 3.0 mm ضخامت دستگاه فرز PCB

نام تجاری:	Winsmart
شماره مدل:	SMTR07
موق:	1 ست
قیمت:	USD20000-80000
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	T / T ، L / C ، Western Union

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ضخامت PCB:

0.8-3.0 میلی متر

کاربرد:

Tab panel PCBA

دقت برش:

± 0.05 میلی متر

خدمات در محل:

جارو برقی:

3HP / 2.2KW

0.8-3.0 میلی متر

راهنمای کاربری:

1 کامپیوتر

نام محصول:

دستگاه فرز CNC PCB

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

Bottom Dust Collection PCB Machine فرز

3.0 میلی متر ضخامت PCB فرز فرز

Bottom Dust Collection CNC PCB Mill

توضیح محصول

طرح جمع آوری گرد و غبار پایین دستگاه فرز فرز PCB اتوماتیک

ویژگی های روتر PCB Depaneling:

1. 1. تصویر بزرگنمایی X10 برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد.

2. دو میز کشویی حرکت همزمان ورودی و خروجی را برای کاهش زمان اتصال برای بهره وری بهتر فراهم می کند.

3. سیستم جبران AUTO MARK. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباه غیرضروری را قبل از برش کاهش دهد.

4. دارای سیستم کنترل زمان بیت و زنگ هشدار برای یادآوری اپراتور برای تغییر بیت های مسیریابی وقتی که برش 120M را تمام کرد.و بیت مسیریابی ابتدا 2 میلی متر اولین نقطه فرز را برش داد ، 2 میلی متر میانی نقطه فرز دوم را برش داد ، 2 میلی متر آخر نقطه فرز سوم را برش داد تا طول عمر آن افزایش یابد.

مشخصات ماشین:

I. سخت افزار
دوک	اسپیندل Morning Star (اختیاری)
CCD	دوربین های صنعتی سونی 520 خط
لنزها	Computar EX2C
پیچ	واردات پیچ توپ زمینی TBI Precision
راهنما	HIWIN تعریض ریل راهنمای خطی وارد شده
موتور	سری JiaBao LCF
کارت کنترل I / O	HFC PCI-9074
کارت کنترل راننده	HFC PCI-9074
کارت I / O	PCI-9074-64pcs / -38pcs
پاکسازی استاتیک	سری STATIC-ST401A
کامپیوتر	(RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
رابط ماشین	موس AOC LCD17 "، ماوس Logitech
2. نرم افزار
سیستم کنترل	Windows XP Professional (Service3، v.3244)
رابط کاربری گرافیکی	ویندوز XP انگلیسی
ویرایش برنامه	خطی
سیستم بینایی	جبران CCD AOTU
سیستم کنترل	نسخه F 1.2.88

پارامترهای ماشین:

به طور کلی
ابعاد (W * D * H)	1220 میلی متر * 1380 میلی متر * 1240 میلی متر
وزن	450 کیلوگرم
جابجایی قد	60 ~ 110 میلی متر
دستکاری کننده
نوع موتور	سریال های JiaBao
تکرارپذیری موقعیت	0.001 میلی متر
محور کار محور (حداکثر)	650 میلی متر * 560 میلی متر * 50 میلی متر
ایستگاه کار
تثبیت PCB	استاندارد ، تخصص
PCB بارگیری / تخلیه	کتابچه راهنمای
اندازه PCB (حداکثر)	280 * 320 میلی متر
PCB ضخیم (حداکثر)	3.5 میلی متر
فیکس کردن
اتصالات سختی	ثابت ساخته شده است
تثبیت کننده ثابت	دستگاه
اسپیندل موتور
قدرت	150 وات
دوک	60000 دور در دقیقه
محافظت	خود / خنک کننده باد
کاتر را عوض کنید	تخصص
قابلیت مسیریابی
سرعت برش (حداکثر)	80 میلی متر بر ثانیه
سرعت رانندگی (حداکثر)	2500 میلی متر بر ثانیه
دقت برش	0.01 میلی متر
سیستم خلاuum
قدرت خلاuum	3.5KW AC 380V
خلا	لوله کش
خدمات رفاهی
قدرت	2.0 کیلو وات AC380V
منبع هوا	4-6 کیلوگرم بر سانتی متر مربع
برنامه نويسي
ویرایش برنامه	خطی
ویرایش عملکرد	خط ، قوس ، دایره ، منحنی U
ذخیره سازی برنامه	HDD
سیستم بینایی	SONE رنگ CCD
جبران برش فرز	خودکار
تنظیم خلاuum	خودکار
مانیتورهای عملیات
شعله ور	دستگاه دستگاه Iindicator
بررسی ابزار	عمر ابزار تشخیص خودکار ، استفاده از تست زمان
محافظت از موتور	عملکرد محافظت در برابر گرمازدگی ، اضافه بار ، ولتاژ پایین
بررسی موتور بیش از بارگیری	دارای اضافه بار ، خط عملکرد طبیعی و ولتاژ پایین است
زمان قابل استفاده از ابزار	عمر ابزار تشخیص خودکار ،
آمار داده	مدل تخته جداگانه ، تعداد جدا کننده ، روش های مختلف شمارش
ثبت خطا	نرم افزار به طور خودکار تمام حافظه های آلارم را در دستگاه ها ثبت می کند
IIIدقت
دقت محور	0.001 میلی متر
دقت برش	0.1 میلی متر
چهارمایمنی
منطقه کار محافظت می کند	با چهار محافظت مهر و موم شده
سنسور درب	سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری)
دکمه توقف اضطراری

مدت ضمانت و دامنه خدمات:

تجهیزات قبل از خروج از کارخانه اشکال زدایی و بررسی شده است و شرکت استفاده از آن را در شرایط زیر تضمین می کند.

1. دوره ضمانت

یک سال پس از ترک کارخانه ، شافت اصلی 3500 ساعت کار می کند.

2. دامنه خدمات

در طول دوره گارانتی ، شرکت عیب را به صورت رایگان تعمیر می کند ، اما شرایط زیر شامل ضمانت نخواهد شد.

از مواد مصرفی و اجزایی که شرکت مشخص نکرده استفاده کنید.
استفاده یا نگهداری نامناسب توسط اپراتورها.
مصرف عادی مواد مصرفی.
سایر بلایای طبیعی.
رنگ پوسته تجهیزات به طور طبیعی محو خواهد شد.
تغییر گرما و سر و صدا بدون تأثیر بر عملکرد طبیعی تجهیزات.

پیشنهاد: لطفاً در صورت مواجهه با مشکلی که در روند واقعی آن را نمی فهمید ، دفترچه راهنما را بررسی کرده یا با شرکت ما تماس بگیرید
