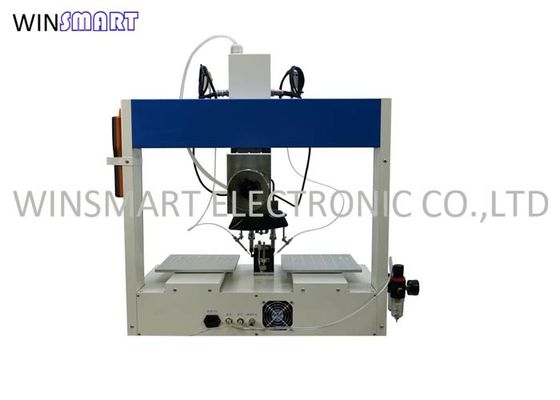

PLC کنترل رباتیک نوار LED دستگاه لحیم کاری 110 ولت 220 ولت با بخاری Weller

اتوماسیون صنعتی ربات لحیم کاری LED برای بخاری لحیم کاری نوار LED Weller

بررسی اجمالی:

دستگاه لحیم کاری 5 محوره متشکل از جعبه دستی TV5500 + میزبان ماشین لحیم کاری اتوماتیک پنج محوره است که توسط لینک ارتباط سریال بین این دو ، رابط انسانی تکمیل TV5500 ، میزبان کنترل کامل حرکت و پورت های IO و سایر عملیات ، شامل مجموعه ای از نقاط تشکیل شده است. دستگاه لحیم کاری اتوماتیک پنج محوره کاملاً سه بعدی و با دقت بالا.این دستگاه دارای یک جوشکاری نقطه ای ، لحیم کاری درگ ، تمیز کردن خودکار و سایر توابع است و دارای یک اصلاح موقعیت ، ویرایش انبوه ، آرایه های کپی ، صفحه گرافیکی ، گرافیک ، بزرگنمایی و موقعیت یابی خودکار و سایر توابع است.علاوه بر پشتیبانی از دستگاه و مختصات وارد شده به صورت دستی ، مختصات ورودی حالت آموزش ، اما همچنین از ویژگی های واردات گرافیک رایانه پشتیبانی می کند ، گرافیک رایانه را می توان به پرونده های PLT یا فایل کد G تبدیل کرد ، و سپس توسط کنترل کننده پردازش می شود و به پرونده پردازش ماشین لحیم تبدیل می شود.هر پرونده پردازشی می تواند صد هزار نقطه پردازش را ذخیره کند ، ADT-8848 دارای حافظه 16M است ، در حالی که TV5500 دارای 128M است.این سیستم همچنین از توابع خواندن و نوشتن دیسک U پشتیبانی می کند که به کاربر اجازه می دهد پرونده های پردازش را بر روی دیسک U بخواند و بنویسد.

مشخصات دستگاه لحیم کاری رباتیک:

ویژگی های سخت افزار

• رانندگی: موتور پله ای
• شماره محور موتور ::5( XYZRU)
• تکرارپذیری XYZ: 2 0.02 میلی متر
• تکرارپذیری R: 2 0.02 درجه سانتیگراد
• کنترل کننده تغذیه: موتور پله ای
• ارتباطات خارجی: RS232 / USB
• فضای ذخیره سازی پرونده: جعبه آموزش 128M ، میزبان 16M ، بزرگترین اشغال 3M فضای ذخیره سازی پرونده پردازش (یکصد هزار امتیاز پردازش)
• عملکرد USB: جعبه آموزش می تواند به عنوان میزبان و برده USB استفاده شود ، میزبان می تواند به عنوان برده USB استفاده شود
• قدرت: AC 220V / 50Hz
• دمای کار: 50-50
• دمای ذخیره سازی: 30-30 ℃ 70
• رطوبت کاری: 20 ％ ～ 90٪
• رطوبت ذخیره سازی: 10٪ 95٪

ویژگی های نرم افزار:

• پارامترهای سیستم ، پارامترهای فروشندگان می توانند با رمز عبور محافظت شوند.
• از درون یابی خطی محور محور ، درون یابی محور چرخش مشعل پشتیبانی کنید.
• استفاده از الگوریتم نگاه به جلو ، سرعت خودکار روان گوشه.
• ویژگی وارد کردن گرافیک رایانه ای می تواند فایلهای PLT و فایل کد G را وارد کند.
• عملکرد هیسترزیس مسیر و عملکرد تغذیه بسته شدن پیشرفته ، حل مشکلات شروع و انتهای انباشته قلع.
• مجموعه دستورالعمل های ورزشی غنی و دستورالعمل های کمکی.
• آموزش و ویرایش فایلهای راحت و دوستانه ، و ویرایش انبوه ، آرایه های کپی ، صفحه گرافیکی ، مقیاس گذاری گرافیک ، فیله خودکار ، حذف انبوه و سایر ویژگی های پیشرفته ویرایش را فراهم می کند.
• نمایش گرافیکی ، می تواند اشکال گرافیکی فایل پردازش صفحه نمایش بسیار بصری باشد.
• مسیر پردازش نمایش پویا در زمان واقعی.
• سیستم راهنمایی راحت ، در هر رابطی ، کلید Shift + F1 را فشار دهید تا پرونده راهنما فراخوانی شود.
• حالت پردازش از فرایند دایره ای ، پردازش واحد ، پردازش خودکار ، فرآیند تک مرحله و غیره پشتیبانی می کند.

کاربرد دستگاه لحیم کاری رباتیک:
