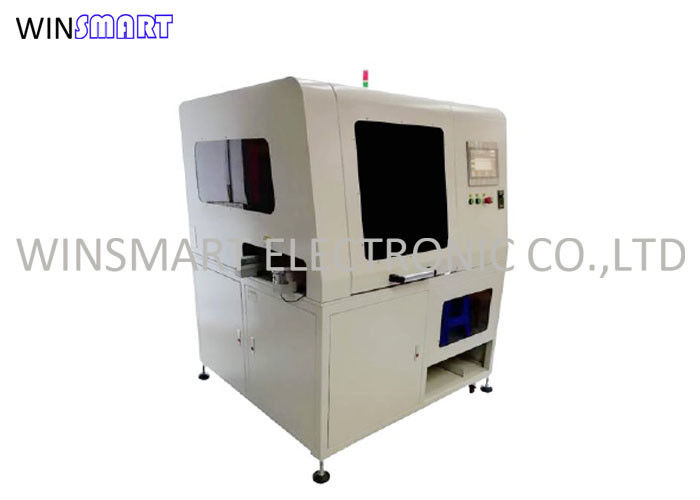

ماشین کاملا اتوماتیک FR4 PCB Depanelizer با میز کاری چرخش

Brand Name:	Winsmart
Model Number:	SMTD10
MOQ:	1 ست
قیمت:	USD1-10000/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L / C ، T / T ، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

تایید CE:

100% جدید

ولتاژ:

220 ولت/110 ولت

تضمین:

1 سال

تمام اتوماتیک:

پانلیزاتور PCB اتوماتیک

قابلیت ارائه:

200 مجموعه در هر ماه

برجسته کردن:

FR4 PCB Depanelizer Machine

Rotable Working Table PCB Depanelizer

Rotable Working Table PCB Depaneling تجهیزات

Product Description

ماشین کاملا اتوماتیک FR4 PCB Depanelizer با میز کاری چرخش

معرفی دستگاه جداکننده صفحه ی PCB خودکار

1این PCB Depaneler می تواند کیفیت Depaneling را بهبود بخشد.

2. آن را می تواند تشخیص V-خروجی XY دو طرفه برش خودکار، برش آلومینیوم & FR4 تخته بدون burr، می تواند خط مونتاژ را به تحقق کامل خودکار depaneling متصل،نیازی به قرار دادن دست به دست تخته نیست، هنگام تعویض محصول، قطعه برش و نوزل مکش را به طور مستقیم جایگزین کنید.

عملکردهای کامل جدا کننده صفحه PCB خودکار:

1از این دستگاه برای پاک کردن صفحه PCB استفاده می شود.

2. این دارای توابع تغذیه اتوماتیک و بارگذاری اتوماتیک است و ماشین کار آسان است.

3. تنظیم هر پارامتر اطمینان حاصل می کند که ثبات تغذیه هیئت مدیره و پیش بینی هیئت مدیره.

4. با استفاده از Mitsubishi PLC و صفحه لمسی تایوان، رابط کار ساده است.

5کارایی: 15s / PC (150x150mm، 8 مجموعه تیغه).

ویژگی های دستگاه جداسازی صفحه ی PCB خودکار:

1یک گروه واحد از برش های متعدد می تواند به طور خودکار تقسیم شود و برش های مختلف می تواند با توجه به محصولات مختلف ساخته شود.

2. مجهز به پوشش آکریلیک برای اطمینان از ایمنی

3. بخش کنترل الکتریکی می تواند در رابط انسان-ماشین انتخاب شود ، آسان برای باز کردن یا محافظت.

4يه سيني براي جمع کردن گرد و غبار زير قالب چاقو هست

5. اتخاذ مربع فریم جوش، ورق فلزی صفحه مهر و موم، رنگ فولادی پخت در سطح.

6مناسب برای تمام پانل های V-groove.

مشخصات کامل PCB Depanelizer خودکار:

ابعاد ماشین	نام	پاک کننده PCB V-Cut
	ابعاد	135012001800mm
	وزن	۶۰۰ کیلوگرم
	رنگ	سفید
الزامات استفاده	منبع برق	AC220V، 1800W
	تامین هوا	0.6MPa
	محیط زیست	تمیز و خشک، از رطوبت یا دمای بالا اجتناب کنید
	حداقل فاصله بین قطعه و خط امتیاز	1.5 میلی متر
	محدوده پنل PCB	12x12mm 300x250mm
	مکش	درخواست حداقل 10x10mm برای نوزل مکش برای هر صفحه واحد
	حداکثر ارتفاع قطعات	35 میلی متر بالا، 20 میلی متر پایین
نرم افزار	PLC	برند محلی
	تنظیم پارامتر	تنظیم صفحه لمسی
	ذخیره سازی	در دسترس برای 50 برنامه
	صفحه لمسی	برند تایوان
	سنسور	امرون
مشخصات تیغه	مواد	فولاد بالا ژاپن
	فرشته	10 تا 30 درجه
	طول عمر	3,000هزار بار
	دقت قالب چاقو	0.1 میلی متر
	زمان قالب چاقو را تعویض کنید	۶۰ دقیقه
سایر وظایف	حفاظت از عملکرد نادرست	حسگر، نرم افزار
	حفاظت ایمن	سوئیچ توقف اضطراری
	عملکرد قطع برق و گاز	آره
	عملکرد کنترل خود	نظارت بر زمان راه اندازی، نظارت بر ظرفیت، اطلاعات خطای تجهیزات و سیستم حذف خودکار

فرآیند برش کامل خودکار PCB Depanelizer:

1دستگاه مجهز به یک قطعه برش برای برش پایین است، PCB مکانیسم صفحه بالا به مسیر از پیش تعیین شده ارسال می شود، دستکاری به سمت جلو حرکت می کند،و استفاده می کند نوزل خلاء برای حمل PCB به قطعه می میرند.

2بعد از اینکه PCB بر روی دستگاه برش قرار می گیرد، به موقعیت برش حرکت می کند. دستگاه برش دایره ای PCB را برش می دهد. پس از هر برش، دستگاه برش پایین دوباره به موقعیت برش حرکت می کند.بعد از تمام خطوط خروجی V در جهت X برش داده می شود، پلت فرم چرخش خودکار 90 درجه به برش در جهت Y می چرخد.

3بعد از اینکه ماشین PCB را برش می دهد، دستگاه برش می رود، دستکاری کننده حرکت می کند، PCB واحد و لبه زباله را در همان زمان جذب می کند، قاب زباله را برای قرار دادن زباله حرکت می دهد،و سپس جداول تک را به سینی مکانیسم دریافت کننده منتقل می کند تا محصول را قرار دهد و آن را از طریق خط حمل و نقل ارسال کند.

4یک جاروبرقی زیر دستگاه برش وجود دارد تا گرد و غبار را جذب کند.

جزئیات کامل دستگاه جدا کردن صفحه ی PCB اتوماتیک:
