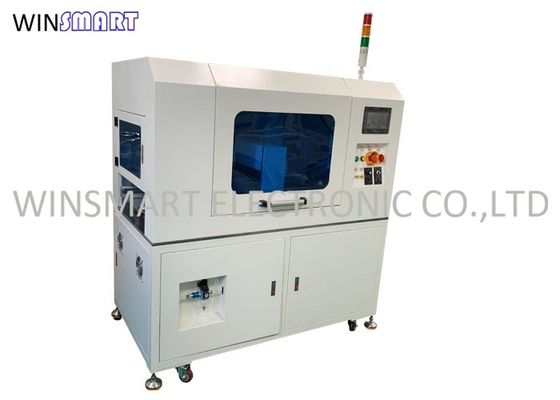

دستگاه جداکننده PCB درون خطی چند منظوره برای جداسازی مدار چاپی V-cut و Tab

Brand Name:	Winsmart
Model Number:	SMTD12
MOQ:	1 ست
قیمت:	USD1-10000/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L / C ، T / T ، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

تایید CE:

100% جدید

ولتاژ:

220 ولت / 110 ولت

پنل Min:

122x12 میلی متر

ماکس پنل:

300x300mm

جداکننده PCB داخلی

قابلیت ارائه:

200 مجموعه در هر ماه

برجسته کردن:

جدا کننده PCB درون خطی

جدا کننده PCB میتسوبیشی PLC کنترل

برش PCB Depaneling 1800W

Product Description

دستگاه جداکننده PCB درون خطی چند منظوره برای جداسازی مدار چاپی V-cut و Tab

عملکردهای جداکننده PCB داخلی:

1. این دستگاه برای جدا کردن صفحه برد PCB پس از درج استفاده می شود.

2. دارای عملکرد تغذیه خودکار و بارگیری خودکار است و کار با دستگاه آسان است.

3. تنظیم هر پارامتر یکنواختی تغذیه تخته و جداسازی تخته را تضمین می کند.

4. موتور پله ای دقیق و قطعات پنوماتیک SMC، با قابلیت تکرار بالا استفاده می شود.

5. با استفاده از Mitsubishi PLC و صفحه نمایش لمسی تایوان، رابط عملیات ساده است.

6. کارایی: 15 ثانیه / کامپیوتر (150x150mm، 8 مجموعه تیغه).

7. سنسورهای ایمنی در محل کار.

ویژگی های جداکننده PCB داخلی:

1. یک گروه واحد از چند برش را می توان به طور خودکار تقسیم کرد و برش های مختلف را می توان با توجه به محصولات مختلف ساخت.

2. مجهز به پوشش اکریلیک برای اطمینان از ایمنی.

3. بخش کنترل الکتریکی را می توان در رابط انسان و ماشین، مناسب برای باز کردن یا سپر انتخاب کرد.

4. زیر قالب چاقو سینی جمع آوری گرد و غبار وجود دارد.

5. قاب جوش مربعی، صفحه آب بندی ورق فلزی، پخت رنگ فولادی روی سطح را اتخاذ کنید.

6. مناسب برای تمام پانل های V-groove.

7. مواد جداکننده: FR، آلومینیوم

فرآیند برش جداکننده PCB داخلی:

مرحله 1: مکانیزم تخته بالایی PCBA را به مسیر از پیش تعیین شده ارسال می کند، مسیر حمل و نقل PCBA را به بالای چاقوی مستقیم پایینی می فرستد، چاقوی مستقیم پایینی بالا می رود، چاقوی مستقیم بالا حرکت می کند و در جهت Y برش می دهد تا تمام V. خطوط امتیازدهی در جهت Y قطع می شوند.

مرحله 2: تخته های جدا شده بریده شده در جهت Y به گروه های متعددی از چند کاتر از طریق مسیر جریان می یابد و برش PCB در جهت X در یک زمان به پایان می رسد.

مرحله 3: PCB جدا شده روی تسمه نقاله تخلیه می افتد و به سمت ایستگاه کاری پشت سرازیر می شود.

مرحله 4: یک جاروبرقی در زیر قالب کاتر دستگاه وجود دارد تا گرد و غبار را جذب کند.

جزئیات جداکننده PCB داخلی:

مشخصات جداکننده PCB داخلی:

ابعاد ماشین	نام	جداکننده PCB V-Cut Inline
	بعد، ابعاد، اندازه	15008001500 میلی متر
	وزن	600 کیلوگرم
	رنگ	سفید
الزامات استفاده	منبع تغذیه	AC220V، 1800W
	منبع هوا	0.6 مگا پاسکال
	محیط	تمیز و خشک، از رطوبت یا دمای بالا اجتناب کنید
	حداقل فاصله بین جزء و خط امتیازدهی	1.5 میلی متر
	محدوده پنل PCB	12x12mm - 300x300mm
	تنظیم درب تغذیه	سمت جلو ثابت، سمت عقب قابل تنظیم
	حداکثر ارتفاع جزء	35 میلی متر بالا، پایین 20 میلی متر
نرم افزار	PLC	برند محلی
	تنظیم پارامتر	تنظیم روی صفحه نمایش لمسی
	ذخیره سازی	برای 50 برنامه موجود است
	صفحه لمسی	برند تایوان
	سنسور	امرون
مشخصات تیغه	مواد	فولاد بالا ژاپن
	فرشته	10-30 درجه
	طول عمر	3000000 بار
	دقت قالب چاقو	0.1 میلی متر
	زمان قالب چاقو را تعویض کنید	60 دقیقه
عملکرد دیگر	حفاظت از عملکرد اشتباه	سنسور، نرم افزار
	حفاظت ایمن	سوئیچ توقف اضطراری
	عملکرد قطع برق و گاز	آره
	عملکرد خود بررسی	نظارت بر زمان راه اندازی، نظارت بر ظرفیت، اطلاعات خطای تجهیزات و سیستم حذف خودکار
