جزئیات محصول:
|
استفاده: | جداسازی PCB | رانده: | موتور |
---|---|---|---|
طول برش: | 400 میلی متر | سرعت برش: | قابل تنظیم |
تیغه: | تیغه دایره ای + تیغه خطی | نام: | دستگاه جداکننده PCB اتوماتیک |
برجسته: | سنسور نصب شده PCB Depaneling دستگاه,ESD قابل تنظیم بستر های نرم افزاری PCB Depaneling,250w PCB ماشین برش هیئت مدیره |

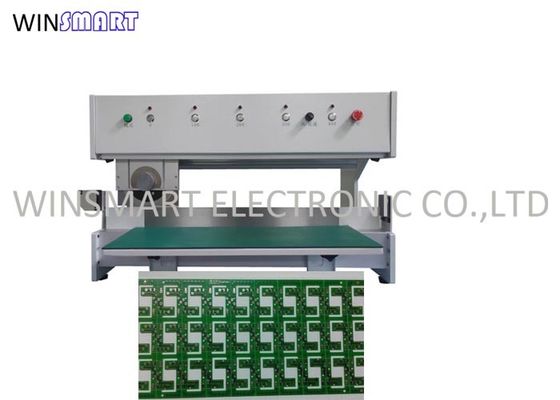

سنسور دستگاه جداکننده PCB خودکار با پلت فرم قابل تنظیم ESD
مشخصات دستگاه جداکننده PCB اتوماتیک:
1. ولتاژ: 220/110 ولت، 50/60 هرتز
2. قدرت: 250W
3. تیغه دایره ای موتوردار بالایی: قطر 125 میلی متر.زاویه تیغه: 26-28 درجه
4. طول تیغه خطی پایین: 460 میلی متر، می تواند حداکثر طول PCB 430 میلی متر را کاهش دهد.
5. طول جداسازی: 0-100-200-300-400 میلی متر
6. اندازه خارجی: L740 * W550 * H460MM
7. وزن: 60 کیلوگرم
8. بسته بندی: جعبه چوبی
ویژگی های دستگاه جداکننده PCB اتوماتیک:
1. کنترل شده توسط برنامه میکرو کامپیوتر، طراحی ثبت شده، دقت بالا و با ثبات خوب.
2. برش سرعت قابل تنظیم، دو گزینه دارد: 500mm/s و 300mm/s، اگر مشتری بخواهد سرعت دیگری را تنظیم کند، می توانیم برای مشتری سفارشی کنیم.
3. طول جداسازی را می توان برنامه ریزی کرد: 0-100-200-300-400MM
4. برش مواد PCB باید با شیار از پیش نمره گذاری شده،
هنگام کار، PCB را که با شیار از قبل علامت گذاری شده خود قرار داده شده است، روی تیغه خطی قرار دهید، هنگامی که سوئیچ پا فشار داده می شود، حامل تیغه با تیغه دایره ای در سراسر PCB حرکت می کند و آن را به واحدهای جداگانه جدا می کند.
5. ارتفاع پانل عامل قابل تنظیم است، از 0-50mm.
6. چاقوی چرخشی قابل تنظیم: 0-2 میلی متر.به منظور مناسب برای تخته PCB بیماری های مختلف و عمق های مختلف برش از پیش نمره گذاری شده V.
7. برای ایمنی اپراتور، سنسورهای نور متوقف کننده تیغه و سپر ایمنی پلکسی وجود دارد.
8. ضخامت برد PCB: 0.2-3.2mm، عمق برش V: 0.2-2mm.طول PCB: 0-1300 میلی متر.
9. تیغه دایره ای بالا و طاس خطی پایین تمام فولاد صادراتی تیغه عمر طولانی، بادوام، زمانی که تیغه تیز نیست، می تواند 7-10 بار، استفاده مکرر آسیاب کند.
پارامترهای دستگاه جداسازی خودکار PCB:
مدل | SMTAD5 |
ابعاد ماشین | L740*W550*H460 |
حداکثر طول برش | 400 میلی متر |
مواد PCB | FR4، MCPCB |
سرعت برش | 300mm/s یا 500mm/s |
ضخامت PCB | 0.6-2.0 میلی متر |
قدرت | 220/110 ولت |
وزن دستگاه | 60 کیلوگرم |
تیغههای یدکی دستگاه جداکننده خودکار PCB:
دستگاه جداکننده PCB اتوماتیککاربرد:
1. مواد برش: تخته آلومینیوم، تخته مدار چاپی، فیبر نرم، تمیز و بدون سوراخ، سرعت بالا و موثر.
2. مشتری عمدتاً از صنعت مونتاژ الکترونیک مانند صنعت LED، صنعت SMT، صنعت Moblie/Mp3، صنعت اسباب بازی های الکترونیکی و غیره ...
3. وارداتی تیغه فولادی با سرعت بالا، عمر طولانی.عملکرد آسان، پردازش بدون استرس برد، اجزای روی برد را خراب نمی کند.
گواهینامه CE دستگاه جداسازی PCB اتوماتیک:
