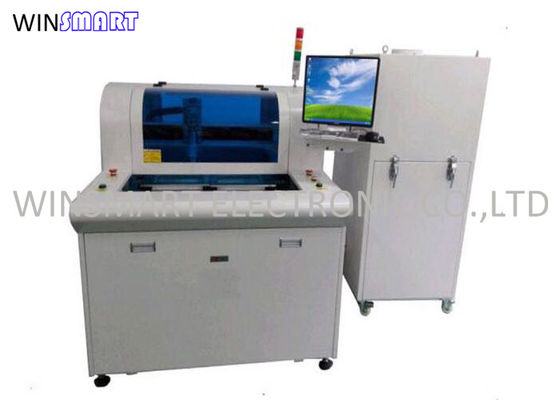

دستگاه روتر PCB 3.0 میلی متر ضخیم 2.2KW دستگاه فرز CNC PCB

نام تجاری:	Winsmart
شماره مدل:	SMTR07
موق:	1 ست
قیمت:	USD20000-80000
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	T / T ، L / C ، Western Union

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ضخامت PCB:

0.8-3.0 میلی متر

کاربرد:

Tab panel PCBA

دقت برش:

± 0.05 میلی متر

حداکثر اندازه PCB:

280x320 میلی متر

جارو برقی:

3HP / 2.2KW

مسیریابی:

قطر 0.8-2.5 میلی متر

راهنمای کاربری:

1 کامپیوتر

نصب در محل:

نام محصول:

دستگاه روتر PCB اتوماتیک

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

دستگاه روتر PCB ضخیم 3.0 میلی متر

دستگاه فرز CNC PCB 2.2 کیلو وات

دستگاه فرز CNC PCB 80 میلی متر/ثانیه

توضیح محصول

دستگاه روتر PCB اتوماتیک دستگاه جدا کننده PCB فرز CNC دستگاه فرز PCB

ویژگی های دستگاه روتر PCB اتوماتیک:

1. تصویر زوم 1.X10 برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد.

2. دو میز کشویی به طور همزمان حرکت داخل و خارج را برای کاهش زمان چسبندگی برای بهره وری بهتر فراهم می کند.

3. سیستم جابجایی AUTO MARK. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری قبل از برش کاهش یابد.

4. دارای سیستم کنترل زمان کنترل بیت و زنگ خطر برای یادآوری اپراتور برای تغییر بیت های مسیریابی پس از پایان برش 120M.و بیت روتینگ ابتدا 2 میلیمتر اولین آسیاب را برش می دهد ، 2 میلی متر میانی دومین آسیاب را قطع می کند ، 2 میلی متر آخر نقطه سوم آسیاب را افزایش می دهد تا طول عمر آن افزایش یابد.

مشخصات دستگاه روتر PCB اتوماتیک:

I. سخت افزار
دوک	دوک ستاره صبح (اختیاری)
CCD	دوربین های صنعتی خط 520 سونی
لنز	Computar EX2C
پیچ	واردات پیچ توپ زمینی TBI Precision
راهنما	گسترش HIWIN راه آهن خطی وارداتی
موتور	سری JiaBao LCF
کارت کنترل ورودی/خروجی	HFC PCI-9074
کارت کنترل راننده	HFC PCI-9074
کارت ورودی/خروجی	PCI-9074-64pcs/-38pcs
پاکسازی استاتیک	سری STATIC-ST401A
کامپیوتر	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU (S)/1G DDR/80G)
رابط ماشین	موس AOC LCD17 "، Logitech
2. نرم افزار
سیستم کنترل	Windows XP Professional (Service3 ، v.3244)
رابط کاربری گرافیکی	انگلیسی ویندوز XP
ویرایش برنامه	خطی
سیستم بینایی	آفست CCD AOTU
سیستم کنترل	نسخه F 1.2.88

پارامترهای دستگاه روتر PCB اتوماتیک:

به طور کلی
ابعاد (WDH)	1220 میلی متر1380 میلی متر1240 میلی متر
وزن	450 کیلوگرم
افست ارتفاع	60 ~ 110 میلی متر
دستکاری کننده
نوع موتور	سری JiaBao
قابلیت تکرار موقعیت	0.001 میلی متر
منطقه کار محور (حداکثر)	650 میلی متر560 میلی متر50 میلی متر
ایستگاه کار
تثبیت PCB	استاندارد ، تخصص
بارگیری/تخلیه PCB	کتابچه راهنمای
اندازه PCB (حداکثر)	280*320 میلی متر
ضخامت PCB (حداکثر)	3.5 میلی متر
ثابت کردن
ثابت سازی سختی	ثابت ساخت سفارشی
تثبیت ثابت	دستگاه
موتور اسپیندل
قدرت	150 وات
دوک	60000 دور در دقیقه/دقیقه
محافظت	خود خنک کننده/باد
کاتر را عوض کنید	تخصص
قابلیت مسیریابی
سرعت برش (حداکثر)	80 میلی متر بر ثانیه
سرعت رانندگی (حداکثر)	2500 میلی متر بر ثانیه
دقت برش	0.01 میلی متر
سیستم خلاء
قدرت خلاء	3.5 کیلووات AC 380V
خلاء	کله پاچه
خدمات رفاهی
قدرت	2.0 کیلو وات AC380V
منبع هوا	4-6 کیلوگرم/سانتی متر مربع
برنامه نويسي
ویرایش برنامه	خطی
ویرایش عملکرد	خط ، قوس ، دایره ، منحنی U
ذخیره سازی برنامه	HDD
سیستم بینایی	SONE رنگ CCD
افست برش فرز	خودکار
تنظیم خلاء	خودکار
مانیتورهای عملیات
نشانگر	نشانگر حالت ماشین
بررسی ابزار	عمر ابزار تشخیص خودکار ، استفاده از آزمایش زمان
محافظ موتور	دارای عملکرد حفاظتی بیش از حد ، اضافه بار ، ولتاژ پایین
بررسی بار بیش از حد موتور	اضافه بار داشته باشید ، خط عادی است ، عملکرد حفاظت از ولتاژ پایین
زمان استفاده از ابزار	عمر ابزار تشخیص خودکار ،
آمار داده ها	مدل هیئت مدیره جداگانه ، تعداد جداگانه ، روش های مختلف شمارش
ثبت خطا	نرم افزار به طور خودکار تمام حافظه های آلارم ماشین ها را ضبط می کند
سومدقت
دقت محور	0.001 میلی متر
دقت برش	0.1 میلی متر
IVایمنی
حفاظت از منطقه کار	دارای چهار محافظ مهر و موم شده
سنسور درب	سنسور میکرو سوئیچ درب جلو و عقب ایمنی (اختیاری)
دکمه توقف ضرورت

دستگاه روتر PCB خودکار نقاط زیر را حل می کند:

مشکلات فعلی که شرکتهای تولیدی با آن روبرو هستند به شرح زیر است
1. تولید روزانه زمان بر ، ناکارآمد و کند است.
2. کنترل فرآیند تولید و بهبود کیفیت تولید و خدمات دشوار است.
3. روشهای قدیمی تولید ، ظرفیت تولید پایین ، کیفیت پایین و میزان شکایت مشتری بالا.
4. هزینه اشتغال بالا و کمبود جدی نیروی کار.
5. عدم وجود تجهیزات تولید م effectiveثر ، زیرا کیفیت محصولات در جای خود نیست ، در نتیجه ضرر پروژه ، بر رقابت برند تأثیر می گذارد.
