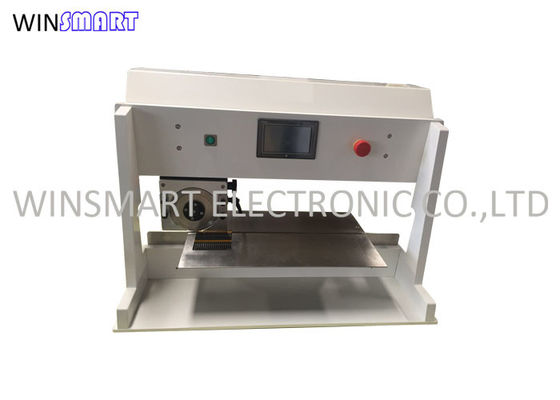

دستگاه جدا کننده PCB خطی تیغه V 460 میلیمتری اتوماتیک

تیغه خطی 460 میلیمتری V-Cut PCB جدا کننده دستگاه PCB برش

توضیحات دستگاه جدا کننده PCB V-Cut اتوماتیک:

این نوع جدا کننده PCB از یک تیغه دایره ای و یک تیغه خطی استفاده می کند ، تخته های PCB در حین برش حرکت نمی کنند ، اجزای نصب شده بر روی تخته ها از آسیب محافظت می شود.

با ضخامت تخته ها در امتداد خط برش در دو طرف ، ضخامت تخته کاهش می یابد.هر دو طرف پانل تا عمق حدود 30 درصد ضخامت تخته نمره گذاری می شوند.سپس مدارهای PCB از صفحه جدا می شوند.

ویژگی های دستگاه جدا کننده PCB V-Cut خودکار:

1. کنترل شده توسط برنامه میکرو کامپیوتر ، طراحی ثبت شده ، دقت بالا و با ثبات خوب.

2. سرعت برش قابل تنظیم است ، دو گزینه دارید: 500mm/s و 300mm/s ، اگر مشتری بخواهد سرعت دیگری را تنظیم کند ، می توانیم برای مشتری سفارشی کنیم.

3. طول جداسازی را می توان برنامه ریزی کرد: 0-100-200-300-400MM

4. PCB مواد برش باید با شیار از پیش تعیین شده ،

هنگام کار ، PCB را که با شیار از پیش تعیین شده خود قرار داده است ، روی تیغه خطی قرار دهید ، هنگامی که پا را فشار می دهید ، حامل تیغه با تیغه دایره ای روی PCB حرکت می کند و آن را به واحدهای جداگانه تقسیم می کند.

5. ارتفاع پانل عامل قابل تنظیم است ، از 0-50 میلی متر.

6. چاقو دوار قابل تنظیم: 0-2 میلی متر.به منظور مقابله با تخته PCB بیماری مختلف و عمق متفاوت برش V از پیش نمره گذاری شده.

7. برای ایمنی اپراتور ، سنسورهای نور متوقف کننده تیغه و سپر ایمنی پلکسی گلاس وجود دارد.

8. ضخامت صفحه PCB: 0.2-3.2 میلی متر ، عمق برش V: 0.2-2 میلی متر.طول PCB: 0-1300 میلی متر

9. تیغه دایره ای بالا و تیغه خطی پایین همه تیغه فولادی با طول عمر بالا ، با دوام ، هنگامی که تیغه تیز نیست ، می تواند 7-10 بار ، مکرر استفاده شود.

پارامترهای دستگاه جداکننده PCB خودکار برش V:

مشخصات دستگاه جداکننده PCB اتوماتیک برش V:

1. ولتاژ: 220/110V ، 50/60Hz

2. قدرت: 250W

3. تیغه دایره ای با موتور بالا: قطر 125 میلی متر ؛زاویه تیغه: 26-28 درجه

4. طول تیغه خطی پایین: 460 میلی متر ، می تواند حداکثر طول برد مدار چاپی 430 میلی متر را برش دهد.

5. طول جداسازی: 0-100-200-300-400mm

6. اندازه خارجی: L740*W550*H460MM

7. وزن: 60 کیلوگرم

8. بسته بندی: قاب چوبی

تعمیر و نگهداری ماشین جدا کننده PCB V-Cut خودکار:

در صورت عدم استفاده از دستگاه ، روغن جلوگیری از زنگ زدگی را روی تیغه ها قرار دهید

پس از کار 100 کیلومتری (حدود 50 روز) ، باید روغن روان کننده را به چشم لغزنده بریزید.

از Mobil Grease MP یا روغن روان کننده استفاده کنید.

کاربرد ماشین جدا کننده PCB V-Cut اتوماتیک:

1. مواد برش: تخته آلومینیوم ، تخته PCB ، فیبر نرم ، تمیز و بدون سوراخ ، با سرعت بالا و موثر.

2. مشتری عمدتا از صنعت مونتاژ الکترونیک مانند صنعت LED ، صنعت SMT ، صنعت Moblie/Mp3 ، صنعت اسباب بازی های الکترونیکی و غیره ...

3. تیغه فولادی با سرعت بالا وارد شده ، عمر طولانی دارد.عملکرد آسان ، پردازش بدون استرس برد ، اجزای روی برد را خراب نمی کند.
