جزئیات محصول:
|
| عملکرد ماشین: | جداسازی PCB | ضخامت PCB: | 0.4-3.5 میلی متر |
|---|---|---|---|
| دوک: | SycoTec | دقت برش: | ± 0.05 میلی متر |
| ماکس پنل: | 460x410mm | نام: | دستگاه فرز PCB |
| برجسته: | دستگاه فرز برش مدار مدار چاپی مستقل,دستگاه فرز برش PCB خود خنک کننده,دستگاه روتر جداکننده مدار PCB 5 میلی متر |
||

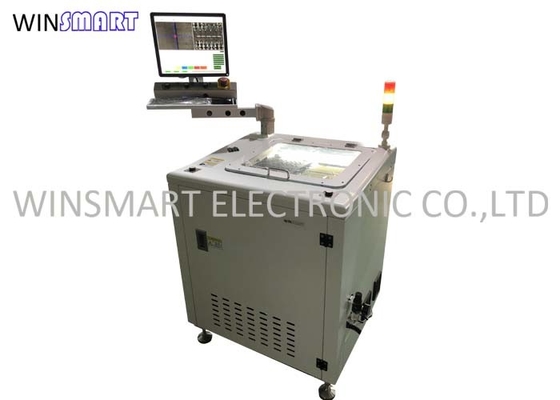

دستگاه روتر جداکننده مدار چاپی مدار چاپی مستقل و مقرون به صرفه
عملکرد دستگاه فرز PCB:
دستگاه فرز PCB نوعی تجهیزات است که عمدتاً از فرز برش با سرعت بالا برای جدا کردن PCB چند متصل طبق مسیر پیش ویرایش استفاده می کند.این می تواند جایگزین شکستن دستی یا نقص های برش c-cut یا push شود، کیفیت محصول را بهبود بخشد و نرخ ضایعات را کاهش دهد.این دستگاه از آخرین سیستم عامل با رابط انسان و ماشین استفاده می کند.مسیر برش را می توان با آموزش و ویرایش CCD با پیکسل بالا تغییر داد و همچنین می توان آن را گام به گام تغییر داد.با استفاده از پلت فرم دوار به عنوان دستگاه بارگیری و تخلیه PCB، می توان زمان بیکاری دستگاه را به طور موثر کاهش داد و راندمان تولید ایده آل را به دست آورد.
مزایای دستگاه فرز PCB:
1. پلت فرم تک/دوگانه اختیاری
2. PC و سیستم دید CCD
3. برنامه نویسی با جبران و جمع آوری گرد و غبار
4. برای تخته های حداکثر 460 میلی متری موجود است
5. انعطاف پذیر برای انواع مختلف محصولات
6. پلت فرم نوع باز برای LD/ULD و ارتقاء خودکار با ربات
7. برای سینگلاسیون پانل PCB مسیریابی با استرس کمتر استفاده می شود
8. برش بالا و جاروبرقی پایین
ویژگی های دستگاه فرز PCB:
1. مجهز به لنز بزرگنمایی CCD رنگی با پیکسل بالا، آموزش برنامه کمکی و عملکرد شبیه سازی ویرایش، دقت بیشتر و تصویر واضح تر.
2. نظارت بر عمر ابزار: پس از برش یک فاصله معین، برش فرز به طور خودکار به موقعیت لبه برش که بریده نشده است بالا می رود / سقوط می کند.فاصله و زمان های بالا و پایین را می توان آزادانه با توجه به طول لبه برش تنظیم کرد تا عمر فرز را افزایش دهد.
3. طراحی شفاف درب ایمنی فرآیند پردازش را در یک نگاه واضح می کند.درب برای جلوگیری از حوادث در حین پردازش باز و متوقف می شود و یک محیط عملیاتی ایمن برای کاربران فراهم می کند
4. سیستم موقعیت یابی و تصحیح علامت خودکار، نمایش و ردیابی مسیر متحرک، عملکرد تصحیح فوکوس خودکار، دقت برش بالاتر.
5. برای اطمینان از دقت برش، می توان از سه برنامه مشابه یا متفاوت در یک فیکسچر برای تعیین مکان توسط علامت استفاده کرد.
6. گردگیر قدرتمند می تواند مشکل برش گرد و غبار را تمیز کرده و حل کند.فن وارداتی باعث تمیزی بیشتر گرد و غبار و صدای کم می شود.
7. از میز کار چپ و راست برای تبادل پردازش و قرار دادن بستر PCB، کاهش زمان انتظار و افزایش ظرفیت تولید استفاده کنید.
8. به طور کلی دستگاه برش برقی است و میز کار پنوماتیک است.اگر برای مدت طولانی کار کند، PCBA ممکن است به دلیل فشار ناکافی هوا آسیب ببیند.دستگاه کاملاً روشن است تا از دقت و پایداری آن اطمینان حاصل شود.
مشخصات دستگاه فرز PCB:
| شماره مدل | SMTR17 |
| اندازه دستگاه | 850 (L) x 750 (W) x 1455 (H) mm |
| ولتاژ | 380V/50Hz، 2.5KW |
| حداکثر اندازه PCB | 410x460mm (تک میز)، 260x310mm (میز دوتایی) |
| ضخامت PCB | 0.4-5 میلی متر |
| حالت تغذیه | کتابچه راهنمای |
| تعیین موقعیت PCB | ثابت سفارشی |
| برنامه نويسي | آموزش چشم انداز، برنامه نویسی درون خطی |
| دوک برش | SycoTec 60000rpm/min (استاندارد) |
| نوع خنک کننده | خود خنک کننده |
| حالت جمع آوری گرد و غبار | مجموعه پایین |
| سرعت برش | 1-100mm/s |
| دقت تکرار | ± 0.01 میلی متر |
| بیت مسیریابی | 0.8-3.0 قطر، چرخش سمت راست |
| دقت تکرار | ± 0.02 میلی متر |
| سیستم کنترل | کامپیوتر صنعتی |
| دوک | SycoTec 4015HY آلمان |
| کنترل حرکت | برد کنترل حرکت 4 محوره |
| پیچ سربی | سرب پیچ سنگ زنی C5 |
| دوربین | دوربین خاکستری 40 واتی تصویربرداری آلمان |
| ال سی دی | 17 اینچ |
پارامترهای فنی دستگاه فرز PCB:
| نه | شرح | داده ها |
| 1 | Meas. | 850×750×930 میلی متر (به استثنای چراغ هشدار) |
| 2 | سکته مغزی XYZ | 410x460x60mm |
| 3 | حداکثر اندازه PCB | 410×460 میلی متر |
| 4 | سیستم سروو | سروو موتور AC محور X، Y (400 وات) محور Z (100 وات) |
| 4 | سرعت اسپیندل | 2000-60000 دور در دقیقه |
| 5 | سرعت برش | 1-100 میلی متر در ثانیه |
| 6 | موقعیت PCB | فیکسچر جیگ |
| 7 | سیستم چیدن | توسط دستی |
| 8 | گرد و غبار جمع می شود | جمع آوری پایین |
| 9 | ابزار | φ0.8 × 3 میلی متر |
| 10 | دقت برش | ± 0.05 میلی متر |
| 11 | کامپیوتر | ویندوز 7 یا ویندوز 10 |
| 12 | سرعت حرکت | 1000mm/s (حداکثر) |
| 13 | برنامه نويسي | PC/CCD |
| 14 | منبع هوا | 5-8㎏/㎝³ |
| 15 | منبع تغذیه | AC220V±5％ 50/60Hz 3kw |
نصب دستگاه فرز PCB:
1. تنظیم محیط
1.1 تجهیزات باید در مکانی تهویه شده و خشک نصب شوند.آن را در مکانی که به راحتی خورده یا قابل اشتعال است نصب نکنید.
1.2 تجهیزات نباید در مکان هایی که در معرض نور خورشید و گرمای زیاد قرار دارند نصب شوند.
1.3 تجهیزات را در مکانی با لرزش شدید و برخورد آسان قرار ندهید.
2. نصب مکانیکی
2.1 تجهیزات را در موقعیت تعیین شده قرار دهید.
2.2 سطح تجهیزات را با یک ابزار تراز تنظیم کنید و سپس پیچ فنجان پایی را ببندید.
2.3 شیلنگ غبارگیر را به درگاه جمع آوری گرد و غبار تجهیزات وصل کنید.
2.4 دوشاخه برق جمع کننده گرد و غبار را به تجهیزات وصل کنید تا جهت عملکرد و اثر جمع آوری گرد و غبار را تأیید کنید.اگر معکوس است، هر دو از سه سیم برق را تعویض کنید.
2.5 الزامات اتصال به زمین: لطفاً تجهیزات را به طور جداگانه به سیم زمین جعبه توزیع وصل کنید و از اتصال سری به تجهیزات دیگر خودداری کنید.
3. پیکربندی منبع تغذیه
3.1 ورودی استاندارد تجهیزات تک فاز 220 ولت AC است.
3.2 ورودی تجهیزات AC 3 فاز 380 ولت باید مجهز به ترانسفورماتور باشد.
اندازه ظاهر دستگاه فرز PCB:
