Brand Name: | Winsmart |
Model Number: | SMTL300 |
MOQ: | 1 مجموعه |
قیمت: | USD1-150K/set |
Packaging Details: | مورد تخته سه لا |
Payment Terms: | L/C، T/T، Western Union |

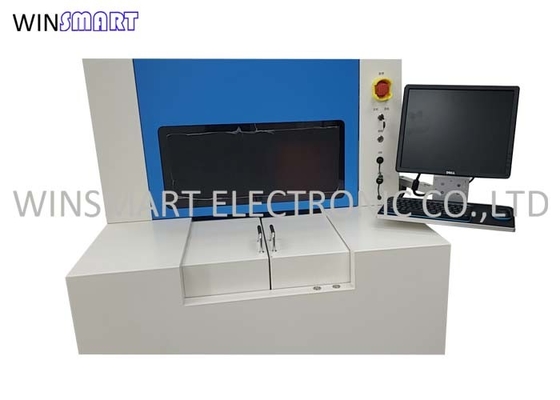

بدون تماس ± 2μm برش دقیق PCB دستگاه PCB جداکننده صفحه
مزایای دستگاه PCB لیزر:
بدون گرد و غبار، هدایت PCB خوب است.
بدون تنش، دقت برش ± 5μm
می تواند فایل gerber را برای عملیات آسان وارد کند
برش بیگانه/خط در دسترس است
لبه برش بدون تماس و صاف
اصل کار دستگاه PCB لیزری:
تغذیه دستی/خودکار PCB/FPC روی پلت فرم -> FPC جذب خلاء/ PCB ثابت فیکسچر سفارشی -> نقاط علامت اسکن سیستم CCD دوربین -> موقعیت یابی خودکار -> اجرای برنامه -> برش لیزری -> مجموعه PCB/FPC مجزا.
ویژگی های دستگاه لیزر PCB:
به طور موثر اثر حرارت پردازش را کنترل کنید و فروپاشی لبه و اثر حرارتی محصول را بهبود بخشید.
لیزر با کیفیت بالا، بدون پردازش تماس، بدون سوراخ و سوراخ پس از برش.
سیستم Mature Process می تواند گرافیک را به دقت محاسبه و بخش بندی کند و فرآیند پردازش پارامترها و پردازش گرافیک را درک کند.
زمینه های کاربردی: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp و غیره
مشخصات دستگاه PCB لیزر:
لیزر | لیزر UV حالت جامد |
طول موج لیزر | 355 نانومتر |
منبع لیزر | UV 15W@30KHz |
دقت موقعیت یابی | ± 2μm |
دقت تکرار | ± 1μm |
منطقه کاری | 300mmx350mm (قابل تنظیم) |
سرعت اسکن | 2500mm/S |
سرعت برش | کمتر 2500mm/S |
مسیر برش | خط، منحنی، دایره، بیگانه |
فشار هوا | 0.6-0.8MPa |
بعد، ابعاد، اندازه | 1250x1250x1740 میلی متر |
وزن | 1500 کیلوگرم |
![]() |
