جزئیات محصول:
|
| شرایط. شرط: | ساخت چین، جدید | جیگ: | 2 |
|---|---|---|---|
| سر: | 2 | دقت دما: | ± 2 درجه سانتیگراد |
| گزارش تست: | فراهم کند | نام: | دستگاه لحیم کاری ACF |
| برجسته: | دستگاه لحیم کاری نوار داغ فیلم ACF,دستگاه لحیم کاری نوار داغ صفحه لمسی,دستگاه لحیم کاری PCB تاییدیه CE |
||
ویژگی های دستگاه لحیم کاری نوار داغ فیلم ACF:
1. با توجه به محصولات مختلف، دمای اختیاری برای انتخاب شما.
2. سر ترمود مواد منحصر به فرد، از فشار متوسط اطمینان حاصل کنید
3. دارای عملکرد خلاء، آسان تر برای تنظیم و موقعیت.
4. دمای NC، شفاف و با دقت بالا
5. با فشار سنج دیجیتال، محدوده فشار را می توان از پیش تنظیم کرد.
6. کنترل میکرو کامپیوتر، دقت بالا و پایدار.
7. منحنی قابل برنامه ریزی شامل دمای قبل از گرم کردن و لحیم کاری جریان مجدد.
8. مناسب برای انواع TAB با چگالی بالا، TCP و فشار به FPC، FFC و PCB جوشکاری فشار لحیم کاری.
9. کنترل دقیق PID، زاویه فاز جایگزین درایو پالس.
10. لیبراسیون کمتر، نویز کمتر، اجتناب از نوسانات ولتاژ
11. وسایل دوتایی قابل چرخش با راندمان کاری بالا
12. داده های ورودی صفحه لمسی، عملیات را ساده می کند.
13. نمایش زمان واقعی منحنی دما و داده های دما
مشخصات دستگاه لحیم کاری نوار داغ فیلم ACF:
| اندازه ماشین | 660×620×1260 میلی متر |
| منطقه کار | حداکثر 150*150 میلی متر |
| وزن دستگاه | 120 کیلوگرم |
| فشار هوای کار | 0.6-0.8Mpa |
| مقدار وسایل | 2 |
| اندازه سر ترمود | حداکثر 80*5 میلی متر |
| دقت جوشکاری | گام 0.2 میلی متر |
| زمان فشار دادن | 1 ~ 99.9 ثانیه |
| تنظیمات دما | تحمل RT~500℃ ±5℃ |
| فشار جوش | 1 تا 20 کیلوگرم |
| تنظیمات دما | دو |
| محیط کار | 10-60 ℃، 40٪ - 95٪ |
| منبع تغذیه | AC220V±10% 50HZ،2200W |
| حالت تراز | مانیتور CCD + LCD |
| حالت تغذیه | کتابچه راهنمای |
| حالت شروع | دکمه شروع را فشار دهید |
| بستر چرخش | کنترل سیلندر، تحمل <0.02 میلی متر |
کاربردهای دستگاه لحیم کاری نوار داغ فیلم ACF:
برای انواع TAB با چگالی بالا، پیچش TCP و لحیم کاری FPC، FFC و PCB، مس به مس، سیم به PCB، لحیم کاری ACF.
دستگاه لحیم کاری نوار داغ فیلم ACF دستورالعمل های عملیاتی:
1. ابتدا بررسی کنید که آیا گاز و برق وارد می شود یا خیر.اینکه آیا کلید کشویی ورودی هوا به جلو فشار داده شده و باز می شود و آیا فشار هوا بالاتر از 0.4MPa است یا خیر
2. بررسی کنید که آیا دکمه توقف اضطراری منبع تغذیه در موقعیت I بالا می آید و چراغ نشانگر دستگاه سبز است یا خیر
3. بررسی کنید که آیا پارامترهای فرمول استفاده شده با مدل فعلی استفاده می شود یا خیر
4. بررسی کنید که آیا اتصال و فیکسچر جوش با مدل مطابقت دارد یا خیر.
5. تست کنید که آیا دستگاه عادی است یا خیر.
6. PCB و FPC را به ترتیب در فیکسچر قرار دهید
7. دکمه شروع برای جوشکاری
8. بررسی کنید که آیا محصولات جوش داده شده در زیر ذره بین محکم هستند و اتصال کوتاهی با قلع و غیره وجود ندارد.

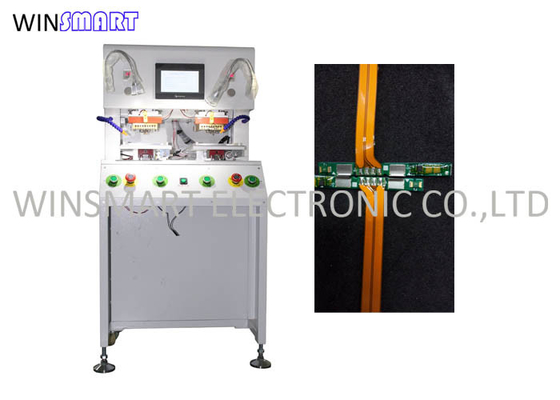

دستگاه لحیم کاری نوار داغ فیلم ACF عکس:
