جزئیات محصول:
|
| کاربرد: | FFC به PCB، FPC به PCB، سیم به PCB و غیره | فیکسچر: | سفارشی ساخته شده |
|---|---|---|---|
| سر: | سفارشی ساخته شده | دقت دما: | ± 2 درجه سانتیگراد |
| گزارش تست: | فراهم کند | نام: | دستگاه لحیم کاری نوار داغ |
| برجسته: | دستگاه لحیم کاری نوار داغ,دستگاه لحیم کاری PCB 0.4 مگا پاسکال,دستگاه لحیم کاری FFC به PCB Reflow |
||

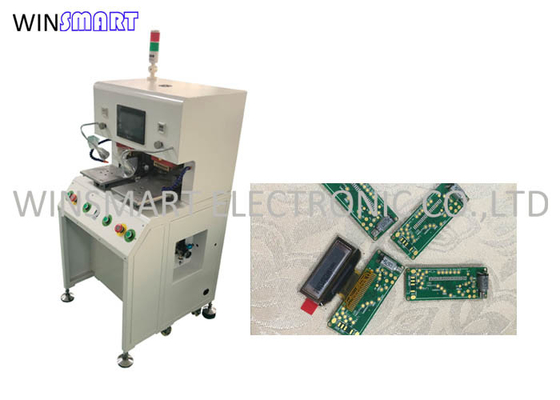

دستگاه لحیم کاری 0.4 مگاپاسکال فرآیند لحیم کاری انتخابی Hot Bar Reflow
Hot Bar Reflow Soldering یک فرآیند لحیم کاری انتخابی است که در آن دو قسمت از پیش روان شده با پوشش لحیم کاری با استفاده از یک عنصر حرارتی (به نام ترمود یا میله داغ) تا دمای کافی برای ذوب لحیم گرم می شوند.
سپس قطعات زیر دمای انجماد سرد می شوند تا یک پیوند الکترومکانیکی دائمی تشکیل دهند.
ویژگی های Hot Bar Reflow Soldering:
1. با توجه به محصولات مختلف، دمای اختیاری برای انتخاب شما.
2. سر ترمود مواد منحصر به فرد، از فشار متوسط اطمینان حاصل کنید
3. دارای عملکرد خلاء، آسان تر برای تنظیم و موقعیت.
4. دمای NC، شفاف و با دقت بالا
5. با فشار سنج دیجیتال، محدوده فشار را می توان از پیش تنظیم کرد.
6. کنترل میکرو کامپیوتر، دقت بالا و پایدار.
7. منحنی قابل برنامه ریزی شامل دمای قبل از گرم کردن و لحیم کاری جریان مجدد.
8. مناسب برای انواع TAB با چگالی بالا، TCP و فشار به FPC، FFC و PCB جوشکاری فشار لحیم کاری.
9. کنترل دقیق PID، زاویه فاز جایگزین درایو پالس.
10. لیبراسیون کمتر، نویز کمتر، اجتناب از نوسانات ولتاژ
11. وسایل دوتایی قابل چرخش با راندمان کاری بالا
12. داده های ورودی صفحه لمسی، عملیات را ساده می کند.
13. نمایش زمان واقعی منحنی دما و داده های دما
مشخصات لحیم کاری جریان مجدد نوار داغ:
| اندازه ماشین | 660×620×1260 میلی متر |
| منطقه کار | حداکثر 150*150 میلی متر |
| وزن دستگاه | 120 کیلوگرم |
| فشار هوای کار | 0.6-0.8Mpa |
| مقدار وسایل | 2 |
| اندازه سر ترمود | حداکثر 80*5 میلی متر |
| دقت جوشکاری | گام 0.2 میلی متر |
| زمان فشار دادن | 1 ~ 99.9 ثانیه |
| تنظیمات دما | تحمل RT~500℃ ±5℃ |
| فشار جوش | 1 تا 20 کیلوگرم |
| تنظیمات دما | دو |
| محیط کار | 10-60 ℃، 40٪ - 95٪ |
| منبع تغذیه | AC220V±10% 50HZ،2200W |
| حالت تراز | مانیتور CCD + LCD |
| حالت تغذیه | کتابچه راهنمای |
| حالت شروع | دکمه شروع را فشار دهید |
| بستر چرخش | کنترل سیلندر، تحمل <0.02 میلی متر |
مزایای لحیم کاری هات بار مجدد:
کاربرد لحیم کاری Hot Bar Reflow:
