جزئیات محصول:
|
دقت برش: | ± 5μm | استرس مکانیکی: | خیر |
---|---|---|---|
منطقه کاری: | 300x300mm | محدوده اسکن: | 40x40 میلی متر |
برند لیزر: | Optowave | اتصال PCB: | اتصالات فرز، V-cut |
مواد PCB: | فلکس PCB، FR4 | نام: | دستگاه برش لیزر UV |
برجسته: | دستگاه برش لیزر ماوراء بنفش 15 وات,دستگاه برش لیزر فرابنفش PCB فلکس,دستگاه جداکننده صفحه PCB سر لیزری Optowave |

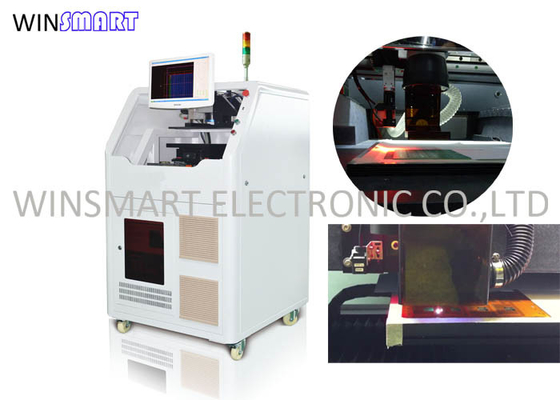

دستگاه برش لیزری 15 واتی Optowave هد فلکس PCB UV لیزری
معرفی دستگاه برش لیزر UV:
این تجهیزات جداسازی لیزر PCB با لیزر UV با پایداری بالا و بهترین عملکرد یکپارچه شده است
ژنراتور
این تجهیزات فوکوس منطقه کاری عالی، نسبت توزیع توان و محبت حرارتی کوچکی را ارائه می دهد که عرض برش کوچک و کیفیت برش بالایی را در طول پردازش می دهد.
با میز پیچیده دو محوره و ماژول کنترل حلقه بسته، برش سریع را با حفظ دقت میکرونی با فناوری مدرن سنسورهای موقعیت و برنامه ضبط تصویر CCD تضمین می کند.
سیستمهای لیزر جداسازی و سینگولاسیون PCB در حال افزایش محبوبیت هستند - به خصوص که پیچیدگی برد مدار و نسبت قطعات همچنان در حال افزایش است.سازندگان میکروالکترونیک و تجهیزات پزشکی به تحمل نزدیک و حداقل زباله نیاز دارند - اینجاست که فناوری لیزر می درخشد
توضیحات دستگاه برش لیزر UV:
برش لیزر در حال حاضر به عنوان یک روش اضافی توسط برخی از تولید کنندگان ارائه می شود.
جداسازی لیزر UV از یک منبع لیزری با طول موج 355 نانومتر (فرابنفش)، پمپ شده با دیود استفاده می کند.در این طول موج، لیزر قادر به برش، حفاری و ساختار بر روی بسترهای مدار سفت و انعطاف پذیر است.پرتو لیزر که میتواند عرض برش کمتر از 25 میکرومتر را انجام دهد، توسط آینههای با دقت بالا و اسکن گالو با دقت تکرار +/- 4 میکرومتر کنترل میشود.
انواع مواد بستر را می توان با یک منبع لیزر UV از جمله FR4 و FPC برش داد.
دستگاه برش لیزر UVمشخصات:
لیزر | لیزر UV تمام حالت جامد با پمپ دیود Q-Switched |
طول موج لیزر | 355 نانومتر |
منبع لیزر | Optowave UV 15W@30KHz |
دقت موقعیت یابی میز کار موتور خطی | ± 2μm |
دقت تکرار میز کار موتور خطی | ± 1μm |
زمینه کاری موثر | 300mmx300mm (قابل تنظیم) |
سرعت اسکن | 2500mm/s (حداکثر) |
زمینه کار | 40mmx40mm |
دستگاه برش لیزر UVمزایای:
دقت، دقت، تنش مکانیکی کم، کیفیت بالاتر برش، هزینه ابزار کمتر و قابلیت کانتور و برش انعطاف پذیر.
