جزئیات محصول:
|
| شرایط. شرط: | جدید | مواد PCB: | FR4، آلومینیوم |
|---|---|---|---|
| ضخامت PCB: | 0.8-3.0 میلی متر | فیلم بازرسی: | ارائه شده است |
| دقت برش: | ± 0.05 میلی متر | گزارش تست: | ارائه شده است |
| منطقه کار: | دوتایی، 320x320mm | سرعت برش: | 1-100mm/s |
| پاک کننده: | سیستم وکیوم بالا و پایین اختیاری | نام محصول: | دستگاه روتر PCB فرز برش PCBA |
| برجسته: | دستگاه روتر PCB الکترونیک موبایل,دستگاه روتر PCB PCB خودکار,دستگاه برش فرز PCBA |
||

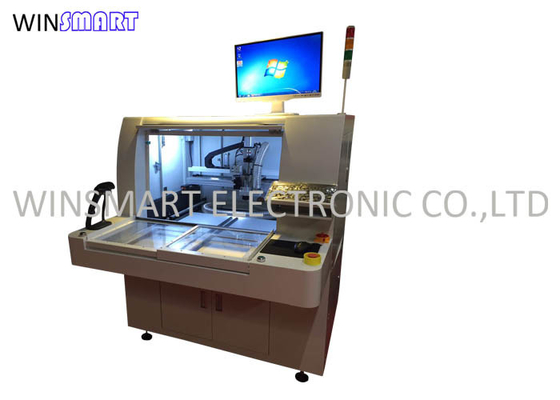

دستگاه برش خودکار PCBA دستگاه برش دستگاه برش مدار الکترونیکی موبایل دستگاه روتر PCB
دستگاه روتر PCB فرز PCBA توضیحات:
روتر Depaneling ماشینی شبیه روتر چوبی است.
از یک بیت روتر برای آسیاب کردن مواد PCB استفاده می کند.سختی مواد PCB باعث از بین رفتن بیت می شود که باید به طور دوره ای تعویض شود.
مسیریابی مستلزم آن است که تخته های منفرد با استفاده از زبانه ها در یک پانل به هم متصل شوند.
بیت کل مواد زبانه را آسیاب می کند.
گرد و غبار زیادی تولید می کند که باید با جاروبرقی پاک شود.
برای سیستم جاروبرقی مهم است که ESD ایمن باشد.
همچنین نصب PCB باید محکم باشد - معمولاً از یک جک آلومینیومی یا یک سیستم نگهدارنده خلاء استفاده می شود.
ویژگی های دستگاه روتر PCB فرز PCBA:
این سیستم دارای میزهای دو اسلاید برای تولید با حجم بالا می باشد.و دارای استرس کمتری برای محافظت از PCBA برای اطمینان از لبه برش صاف است.
موتور و اسپیندل وارداتی برای مقاصد بدون نویز استفاده می شود.
سیستم جاروبرقی اختیاری بالا و پایین برای نیازهای مشتریان مختلف در دسترس است.
سیستم CCD با کیفیت بالا برای اطمینان از برش دقیق.
برنامه نویسی آسان و ساده، بیت های مسیریابی و سرعت برش قابل تنظیم است.
مشخصات دستگاه روتر PCB فرز PCBA:
| به طور کلی | |
| ابعاد (W*D*H) | 1250mm*1650mm*1450mm |
| وزن | 750 کیلوگرم |
| افست ارتفاع | 60 تا 110 میلی متر |
| دستکاری | |
| نوع موتور | سری JiaBao |
| تکرارپذیری موقعیت | 0.001 میلی متر |
| منطقه کاری محور (حداکثر) | 650mm*560mm*50mm |
| ایستگاه کاری | |
| تثبیت PCB | استاندارد، تخصص |
| بارگیری / تخلیه PCB | کتابچه راهنمای |
| اندازه PCB (حداکثر) | 320*320 میلی متر |
| ضخامت PCB (حداکثر) | 5 میلی متر |
| تثبیت | |
| تثبیت سفتی | ثابت ساخت سفارشی |
| تثبیت فیکسچر | دستگاه |
| موتور اسپیندل | |
| قدرت | 150 وات |
| دوک | 60000 دور در دقیقه |
| محافظت | خنک کننده خود/بادی |
| کاتر رو عوض کن | تخصص |
| قابلیت مسیریابی | |
| سرعت برش (حداکثر) | 80mm/s |
| سرعت رانندگی (حداکثر) | 2500mm/s |
| دقت برش | 0.01 میلی متر |
| سیستم خلاء | |
| قدرت خلاء | 3.5 کیلووات AC 380 ولت |
| وکیوم | شاقول |
| خدمات رفاهی | |
| قدرت | 2.0 کیلووات AC380V |
| منبع هوا | 4-6 کیلوگرم بر سانتی متر مربع |
| برنامه نويسي | |
| ویرایش برنامه | درون خطی |
| ویرایش تابع | خط، قوس، دایره، منحنی U |
| ذخیره سازی برنامه | HDD |
| سیستم بینایی | CCD رنگی SONE |
| افست فرز برش | خودکار |
| راه اندازی خلاء | خودکار |
| مانیتورهای عملیات | |
| شاخص | نشانگر وضعیت ماشین |
| بررسی ابزار | عمر ابزار تشخیص خودکار، استفاده از تست زمان |
| محافظت از موتور | دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
| بررسی بارگیری بیش از موتور | دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است |
| زمان قابل استفاده ابزار | عمر ابزار تشخیص خودکار، |
| آمار داده ها | مدل تخته جدا، شمارش جداکننده، روش‌های شمارش متنوع |
| رکورد خطا | نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند |
| III.دقت | |
| دقت محور | 0.001 میلی متر |
| دقت برش | 0.1 میلی متر |
| IV.ایمنی | |
| حفاظت از منطقه کار | با چهار حفاظ مهر و موم شده |
| سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
| دکمه توقف اضطراری |
کاربردهای دستگاه روتر PCB فرز PCBA:
این به طور گسترده ای در تولید صنایع الکترونیک مانند تلفن همراه، الکترونیک خودرو، لوازم برقی خانگی، تلفن همراه، روشنایی LED، صنعت پزشکی و غیره استفاده می شود.
