جزئیات محصول:
|
مواد PCB: | FR4، MCPCB | رانده: | موتور |
---|---|---|---|
طول برش: | 400-1200 میلی متر | سرعت برش: | قابل تنظیم |
اختیاری: | نوار نقاله برای جمع آوری PCB | نام: | جداکننده PCB آلومینیومی اقتصادی |
برجسته: | دستگاه جداکننده PCB آلومینیومی FR4,دستگاه جداکننده PCB 1200 میلی متری,برش جداکننده PCB خودکار قابل تنظیم |

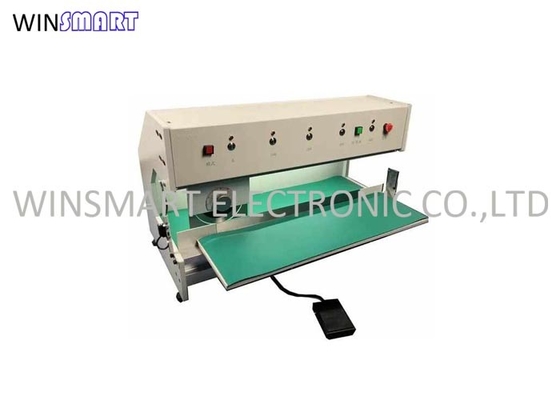

400-1200mm اقتصادی اتوماتیک FR4 و دستگاه جداکننده PCB آلومینیومی
عملکردهای دستگاه جداکننده PCB اتوماتیک FR4 و آلومینیومی:
به منظور بهبود خروجی تولید برد مدار چاپی (PCB) و سرعت خطی نصب سطحی (SMT)، برد مدار چاپی معمولاً به عنوان یک برد بزرگ طراحی می شود که با استفاده از بردهای کوچک تک PCB کوچکتر تقسیم می شود. تجهیزات دستگاه جداسازی PCB در محصول نهایی.این برد PCB بزرگ را می توان پنل نامید.این پانل بزرگ به قطعات کوچک تقسیم می شود.در فرآیندهای مختلف محصول، ممکن است بعد از SMT، بعد از ICT، پس از جوشکاری SMT از طریق سوراخ یا قبل از مونتاژ محصول نهایی تقسیم شود.
ویژگی های دستگاه جداکننده PCB اتوماتیک اقتصادی FR4 و آلومینیومی:
1. کنترل شده توسط برنامه میکرو کامپیوتر، طراحی ثبت شده، دقت بالا و با ثبات خوب.
2. برش سرعت قابل تنظیم، دو گزینه دارد: 500mm/s و 300mm/s، اگر مشتری بخواهد سرعت دیگری را تنظیم کند، می توانیم برای مشتری سفارشی کنیم.
3. طول جداسازی را می توان برنامه ریزی کرد: 0-100-200-300-400MM
4. برش مواد PCB باید با شیار از پیش نمره گذاری شده،
هنگام کار، PCB را که با شیار از قبل علامت گذاری شده خود قرار داده شده است، روی تیغه خطی قرار دهید، هنگامی که سوئیچ پا فشار داده می شود، حامل تیغه با تیغه دایره ای در سراسر PCB حرکت می کند و آن را به واحدهای جداگانه جدا می کند.
5. ارتفاع پانل عامل قابل تنظیم است، از 0-50mm.
6. چاقوی چرخشی قابل تنظیم: 0-2 میلی متر.به منظور مناسب برای تخته PCB بیماری های مختلف و عمق های مختلف برش از پیش نمره گذاری شده V.
7. برای ایمنی اپراتور، سنسورهای نور متوقف کننده تیغه و سپر ایمنی پلکسی وجود دارد.
8. ضخامت برد PCB: 0.2-3.2mm، عمق برش V: 0.2-2mm.طول PCB: 0-1300 میلی متر.
9. تیغه دایره ای بالا و طاس خطی پایین تمام فولاد صادراتی تیغه عمر طولانی، بادوام، زمانی که تیغه تیز نیست، می تواند 7-10 بار، استفاده مکرر آسیاب کند.
مشخصات دستگاه جداکننده PCB اتوماتیک اقتصادی FR4 و آلومینیومی:
مدل | SMTAD5 |
ابعاد ماشین | L740*W550*H460 |
حداکثر طول برش | 400 میلی متر |
مواد PCB | FR4، MCPCB |
سرعت برش | 300mm/s یا 500mm/s |
ضخامت PCB | 0.6-2.0 میلی متر |
قدرت | 220/110 ولت |
وزن دستگاه | 60 کیلوگرم |
کاربرد دستگاه جداکننده PCB اتوماتیک FR4 و آلومینیومی:
