دستگاه لیزر PCB Depaneling

دستگاه جداکننده لیزر PCB دو میز با بهره وری بالا

تمام دسته ها

ماشین برش PCB Depaneling V Cut

سبد خوراک SMT

با ما تماس بگیرید

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

حالا تماس بگیرید

دستگاه جداکننده لیزر PCB دو میز با بهره وری بالا

Brand Name:	Winsmart
Model Number:	SMTL300
MOQ:	1 مجموعه
قیمت:	USD1-150K/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L/C، T/T، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

خدمات پس از فروش:

ویدئو عملیات و پشتیبانی آنلاین

لیزر:

منطقه کار:

300x300mm

فیکسچر:

سفارشی

گزارش تست:

ارائه شده است

لایه برداری با لیزر

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه جداکننده لیزر PCB با بهره وری بالا

دستگاه جداکننده لیزر PCB دو میز

دستگاه جداسازی PCB لیزری 300x300 میلی متر

Product Description

دستگاه جداکننده مدار چاپی لیزری PCB با بهره وری بالا دوتایی

هدف جداسازی لیزر:

اشیاء پردازش و کاربرد عبارتند از PCB، صفحه نرم و سخت FPC و برش مواد مرتبط، باز کردن پوشش و سایر عملیات.

ادغام کارآمد تمام اجزای تجهیزات از جمله لیزر، مسیر نوری، سیستم گالوانومتر، پلت فرم حرکتی 4 محوره و تصویر

سیستم برای دستیابی به عملکرد کارآمد و دقیق.

مشخصات لایه باز لیزری:

قدرت	380 ولت AC، 50 هرتز، 20 آمپر
هوای فشرده	هوای فشرده
ابعاد ماشین	1450(L)x1350(W)x1665(H)mm
فضای نصب	3000x3000x2500mm
وزن دستگاه	2000 کیلوگرم
دمای محیط	22 ~ 25 ℃
تغییر دما	در ± 1 ℃ / 24 ساعت
رطوبت محیط	در 40٪ ~ 70٪ (هیچ تراکم آشکار مجاز نیست)
درجه عاری از گرد و غبار	100000 یا بهتر
مصرف برق	6 کیلو وات
عرض برش	≤ 50 × 50 میلی متر
برش مواد	برش کامل / نیمه برش PCB / FPC، LCP / چسب و سایر مواد مرتبط
ضخامت برش	≤ 3 میلی متر
سرعت برش	≤ 3000mm / S
دقت ماشینکاری کلی	≤ 30 میلی متر
الگوی پردازش	خط مستقیم، اسلش، منحنی، ناهنجاری و غیره

Laser Depaneling Laser Source:

لیزر	لیزر نانوثانیه ای موج نور 355 نانومتری
فرکانس تکرار	50-150 کیلو هرتز
لیزر پاو	UV 15W@30KHz
عرض پالس	< 20 ثانیه
پایداری انرژی	< 3٪ RMS در 8 ساعت
کیفیت پرتو m²	< 1.3
حالت	2500mm/S

ویژگی های لایه برداری لیزری:

به طور موثر اثر حرارت پردازش را کنترل کنید و فروپاشی لبه و اثر حرارتی محصول را بهبود بخشید.لیزر با کیفیت بالا، بدون پردازش تماس، بدون سوراخ و سوراخ پس از برش.سیستم Mature Process می تواند گرافیک را با دقت محاسبه و بخش بندی کند و فرآیند پردازش پارامترها و پردازش گرافیک را درک کند.بدون تنش، دقت برش ± 5μm.فایل Gerber را برای عملیات آسان وارد کنید.برش بیگانه/خط در دسترس است.لبه برش بدون تماس و صاف.

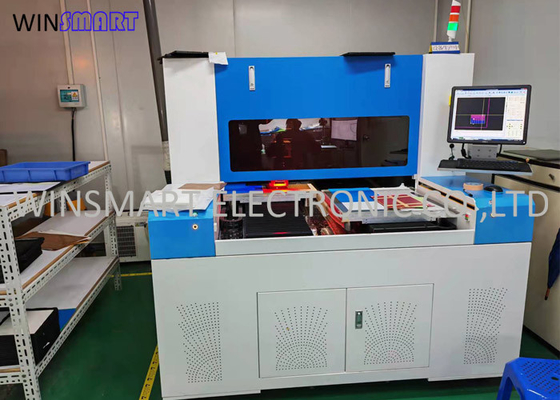

عکس های لیزری لایه برداری با لیزر:

کاربردهای لایه برداری لیزری و اثر برش:

زمینه های کاربردی: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp، و غیره. بدون گرد و غبار، رسانایی خوب به PCB.

دستگاه جداکننده لیزر PCB دو میز با بهره وری بالا 1
