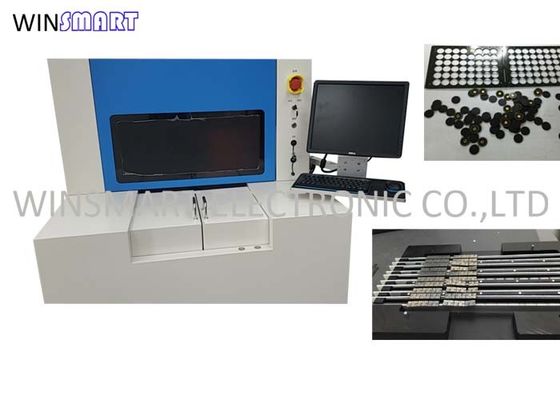

برش بدون فشار مکانیکی دستگاه لیزر UV برای PCB FPC

Brand Name:	Winsmart
Model Number:	SMTL300
MOQ:	1 مجموعه
قیمت:	USD1-150K/set
Packaging Details:	کیس تخته سه لا
Payment Terms:	L/C، T/T، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

خدمات پس از فروش:

پشتیبانی آنلاین 7/24 ساعته

لیزر:

منطقه کار:

300x300mm

نوع PCB:

V-score و تب

ضمانتنامه:

1 سال

برش PCB لیزر UV

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه لایه بردار لیزری FPC UV

دستگاه لایه بردار لیزری PCB UV

دستگاه جداسازی PCB لیزری 300 میلی متر

Product Description

برش PCB لیزر UV بدون استرس مکانیکی برای جدا کردن FPC/PCB

کاربردهای برش PCB لیزر UV:

FPC و برخی مواد نسبی، برش مدار چاپی FPC/PCB/Rigid-Flex، برش ماژول دوربین

مزایای برش PCB لیزر UV:

بدون تنش مکانیکی روی بسترها یا مدارها

بدون هزینه ابزار یا مواد مصرفی.

تطبیق پذیری - توانایی تغییر برنامه ها با تغییر تنظیمات

تشخیص اعتباری - برش دقیق تر و تمیزتر

تشخیص نوری قبل از شروع فرآیند جداسازی/سینولاسیون PCB.لیزر CMS یکی از معدود شرکت هایی است که این ویژگی را ارائه می دهد.

قابلیت جداسازی تقریباً هر بستر.(راجرز، FR4، ChemA، تفلون، سرامیک، آلومینیوم، برنج، مس و غیره)

تحمل نگهداری با کیفیت برش فوق العاده به کوچکی کمتر از 50 میکرون.

بدون محدودیت طراحی – امکان برش مجازی و اندازه برد PCB از جمله خطوط پیچیده و بردهای چند بعدی

مشخصات برش PCB لیزر UV:

قدرت	380 ولت AC، 50 هرتز، 20 آمپر
هوای فشرده	هوای فشرده
ابعاد ماشین	1450(L)x1350(W)x1665(H)mm
فضای نصب	3000x3000x2500mm
وزن دستگاه	2000 کیلوگرم
دمای محیط	22 ~ 25 ℃
تغییر دما	در ± 1 ℃ / 24 ساعت
رطوبت محیط	در 40% تا 70% (هیچ تراکم آشکار مجاز نیست)
درجه عاری از گرد و غبار	100000 یا بهتر
مصرف برق	6 کیلو وات
عرض برش	≤ 50 × 50 میلی متر
برش مواد	برش کامل / نیمه برش PCB / FPC، LCP / چسب و سایر مواد مرتبط
ضخامت برش	≤ 3 میلی متر
سرعت برش	≤ 3000mm / S
دقت ماشینکاری کلی	≤ 30 میلی متر
الگوی پردازش	خط مستقیم، اسلش، منحنی، ناهنجاری و غیره

منبع لیزر برش PCB لیزر UV:

لیزر	لیزر نانوثانیه ای موج نور 355 نانومتری
فرکانس تکرار	50-150 کیلو هرتز
لیزر پاو	UV 15W@30KHz
عرض پالس	< 20 ثانیه
پایداری انرژی	< 3٪ RMS در 8 ساعت
کیفیت پرتو m²	< 1.3
حالت	2500mm/S

ویژگی های برش PCB لیزر UV:

1. به طور موثر اثر حرارت پردازش را کنترل کنید و فروپاشی لبه و اثر حرارتی محصول را بهبود بخشید.

2. لیزر با کیفیت بالا، بدون پردازش تماس، بدون سوراخ و سوراخ پس از برش.سیستم Mature Process می تواند گرافیک ها را به دقت محاسبه و بخش بندی کند و فرآیند پردازش پارامترها و پردازش گرافیک را درک کند.

3. بدون تنش، ± 5μm دقت برش.

4. فایل gerber را برای عملیات آسان وارد کنید.برش بیگانه/خط در دسترس است.

5. لبه برش بدون تماس و صاف.
