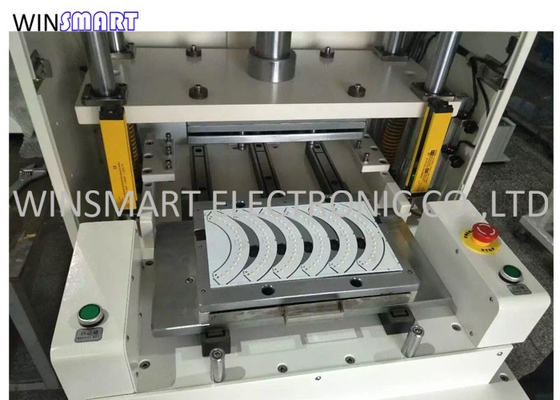

سیلندر رانده خودکار PCB پانلینگ دستگاه پانچ اختیاری 8-30 تن

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 مجموعه
قیمت:	USD1-10000/set
Packaging Details:	کیس تخته سه لا
Payment Terms:	L/C، T/T، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

نوع PCB:

تخته های تب

مواد PCB:

FR4، MCPCB، FPC

ضخامت PCB:

0.1-3 میلی متر

بسته بندی:

مورد تخته سه لا

دقت، درستی:

± 0.05 میلی متر

پانچ کردن PCB

قابلیت ارائه:

100 مجموعه

برجسته کردن:

دستگاه پانلینگ PCB 3 میلی متری

دستگاه پانلینگ PCB FR4

دستگاه پانچ PCB جداکننده

Product Description

4. پانچ کردن پانل مدار مدار چاپی سیلندر خودکار اختیاری 8-30 تن

بررسی اجمالی پانچ کردن پانل مدار چاپی:

این برای PCB/FPC طراحی شده است که توسط نقاط و سوراخ های تمبر متصل می شود، دارای اثر مهر زنی و پانچ با دقت بالا است.این فقط در بازار فعلی تضمین برش FPC، تغییر شکل PCB است.

حداقل دقت برش آن برای PCB های باریک خاص 0.05± میلی متر است.حداکثر مساحت کار 460 * 320 میلی متر است.

ویژگی های پانل کردن پانچ PCB:

1. دو سوئیچ دو دست شروع عمل.

2. مجهز به لغزش قالب پایینی در داخل و خارج، و قالب پایینی به طور خودکار داخل و خارج می شود، بنابراین محصول راحت و ایمن برای گرفتن و قرار دادن است.

3. سوئیچ توقف اضطراری، شناسایی مشکلات و خاموش شدن به موقع.

4. درب های امنیتی، نصب و راه اندازی قالب برای جلوگیری از سرگردانی دست ها.

5. عملکرد تنظیم فشار هوا ایمنی، زنگ هشدار برای بیش از حد مجاز.شمارش خودکار، خاموش شدن بیش از حد مجاز.

7. استرس داخلی ایجاد شده در هنگام برش تخته به حداقل و برای جلوگیری از ترک خوردگی قلع.

8. مناسب برای تابلوهای با حجم بسیار بالا.

ویژگی پانچ جدا کردن PCB:

1. جداسازی PCB/FPC با استفاده از قالب های پانچ، برای جلوگیری از ترک های ریز ناشی از دستی.
2. چارچوب چدنی برای استحکام.قالب های پانچ قابل تغییر هستند.راه اندازی آسان قالب های پانچ.
3. قالب پایینی متحرک برای بارگیری و تخلیه آسان قالب پانچ PCB|قالب FPC|قالب پانچ PCB|قالب FPC.

4. تجهیزات جهانی است.قالب های مختلف قابل تعویض هستند و تغییر قالب ها راحت و سریع است.

مشخصات پانچ جدا کردن PCB:

منطقه کار	460*320 میلی متر
فشار کاری	0.45-0.7 مگاپاسکال
دقت برش	± 0.05 میلی متر
زمان چرخه	7-15 ثانیه
خروجی	8T
ضخامت PCB/FPC	0.08-3.5 میلی متر
مواد PCB/FPC	FPC، FR1، FR4، CEM-1، CEM-3، MCPCB
حالت برش	مشت زدن
دستگاه پانچ	ابزار قالب (قالب)
املاک کاری	صفحه نمایش ال سی دی، به طور خودکار تعداد را ثبت می کند محصولات فرآوری شده، پانچ خودکار
پورت انتقال	استاندارد بین المللی
زبان عملیات	انگلیسی
سکته	50 میلی متر
ارتفاع قالب	170 میلی متر
قدرت	380/220 ولت
فیوز	3A
بعد ماشین	820x740x1750mm
وزن دستگاه	680 کیلوگرم

برنامه پانچ کردن PCB:

برای بردهای FR4 و آلومینیومی PCB با حجم بالا و جداسازی FPC درخواست دهید.

سیلندر رانده خودکار PCB پانلینگ دستگاه پانچ اختیاری 8-30 تن 0
