جزئیات محصول:
|
| استفاده: | خط تولید smt | اندازه PCB: | 50*50-460*330 میلی متر |
|---|---|---|---|
| کاربرد: | خط تولید مونتاژ PCB SMT | خدمات پس از فروش: | پشتیبانی فنی ویدیویی، پشتیبانی آنلاین 7/24 ساعته |
| ضمانتنامه: | 12 ماه | نام: | تجهیزات جابجایی PCB |
| برجسته: | تجهیزات جابجایی PCB Unloader,تجهیزات جابجایی PCB SMT,تخلیه کننده PCB Loader 460x330mm |
||

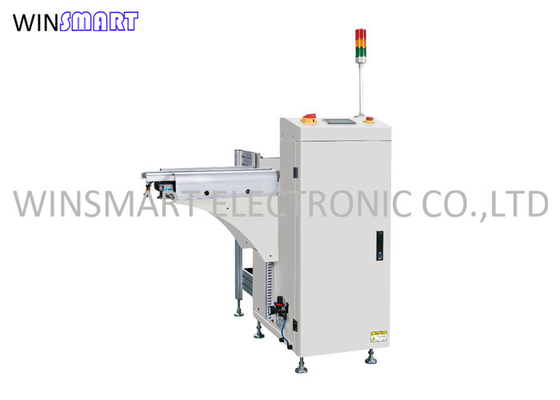

تجهیزات جابجایی PCB دستگاه تخلیه خودکار PCB با زاویه راست
توضیحات تجهیزات جابجایی PCB
طراحی جامد و پایدار
سیستم کنترل یکپارچه پایدار و قابل اعتماد
سوئیچ غشایی LED لمسی سبک یا کنترل صفحه لمسی
گیره های پنوماتیک بالا و پایین برای محکم کردن قفسه مجله
تنظیم فشار بر روی فشار دهنده ها برای جلوگیری از آسیب دیدن برد
نظارت بر خطای ماشین همیشه
رد پای ماشین کوچک
SMEMA سازگار است
بررسی اجمالی تجهیزات جابجایی PCB:
1. برای کنترل کننده صفحه نمایش لمسی PLC + اعمال می شود.
2. طراحی قوی، محکم و پایدار.
3. گیره های پنوماتیکی بالا و پایین برای اطمینان از موقعیت قفسه مجله.
4. طراحی مدار گاز ویژه برای اطمینان از عدم شکست PCB.
5.با سیگنال SMEMA.
مشخصات تجهیزات جابجایی PCB:
| شماره مدل | SMTAU-250 | SMTAU-330 | SMTAU-390 | SMTAU-460 |
| اندازه PCB (میلی متر) | (50x50)-(350x250) | (50x50)-(455x330) | (50x50)-(530x390) | (50x50)-(530x460) |
| اندازه دستگاه (میلی متر) | 1180x1130x1200 | 1300x1420x1200 | 1500x1530x1200 | 1500x1630x1200 |
| اندازه مجله (میلی متر) | 355x320x560mm | 460x400x563 | 535x460x570 | 535x530x570 |
| وزن (کیلوگرم) | 170 | 190 | 210 | 250 |
پارامترهای فنی:
| عملکرد | زمان بارگیری PCB | زمان تغییر مجله | منبع تغذیه | فشار هوا |
| برای بارگذاری PCB استفاده می شود | تقریبا 6 ثانیه | تقریبا 30 ثانیه | 100-230V، 1PH، حداکثر 300VA | 4-6 بار |
| ارتفاع حمل و نقل | جهت حمل و نقل | ضخامت PCB | شماره مجله | مرحله قدم را انتخاب کنید |
| 900±20 میلی متر (یا سفارشی) | L به R یا R به L | حداقل 0.6 میلی متر | بالا: 1;پایین: 1 | 10 میلی متر، 20 میلی متر، 30 میلی متر، 40 میلی متر |
