ماشین برش PCB Depaneling V Cut

دستگاه جداکننده پانل PCB آلومینیومی با نرخ 4 اتوماتیک برای تخته های V Cut

تمام دسته ها

ماشین برش PCB Depaneling V Cut

سبد خوراک SMT

با ما تماس بگیرید

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

حالا تماس بگیرید

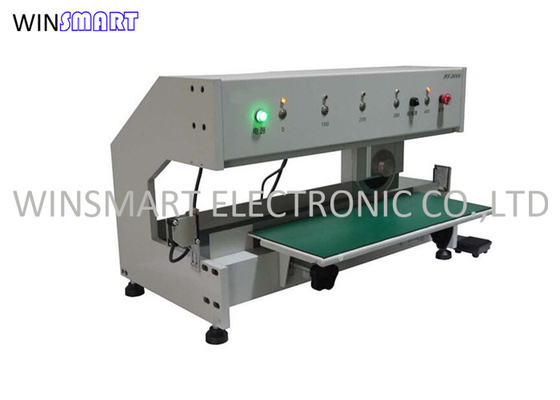

دستگاه جداکننده پانل PCB آلومینیومی با نرخ 4 اتوماتیک برای تخته های V Cut

Brand Name:	Winsmart
Model Number:	SMTAD5
MOQ:	1 مجموعه
قیمت:	USD1-10000/set
Packaging Details:	کیس تخته سه لا
Payment Terms:	L/C، T/T، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

مواد PCB:

FR4، MCPCB

ضخامت PCB:

0.8-2.5 میلی متر

طول برش:

می تواند تنظیم شود

سرعت برش:

دستگاه جداکننده PCB آلومینیومی

قابلیت ارائه:

200 ست در ماه

برجسته کردن:

دستگاه جداکننده PCB با نرخ 4 سرعت

دستگاه جداکننده PCB V Cut مورد تایید CE

دستگاه جداکننده PCB آلومینیومی 500 میلی متر بر ثانیه

Product Description

دستگاه جداکننده پانل PCB آلومینیومی با نرخ 4 اتوماتیک برای بردهای V-cut

توضیحات دستگاه جداکننده PCB آلومینیومی:

1. این دستگاه جداکننده PCB نوع جدیدی از طراحی برش خطی/دایره ای را اتخاذ می کند و سکته مغزی برش تنش برشی میکرو را در یک زمان کامل می کند.کاتر برای برش PCB با شیار V مناسب است.تخته حرکت نمی کند و تیغه برش به جلو و عقب حرکت می کند.تنش برشی کاهش می یابد و خطر کیفیت بالقوه محصول کاهش می یابد.دستگاه برش از فولاد پر سرعت ساخته شده است و می توان از آن به طور مکرر استفاده کرد.حالا بیایید در مورد تاثیر استرس برش مدار چاپی صحبت کنیم.

2. از دیدگاه فیزیک می توان فهمید که وقتی ماده نتواند تحت تأثیر نیروی خارجی جابجایی ایجاد کند، هندسه و اندازه آن تغییر می کند.به این تغییر شکل کرنش می گویند.

3. هنگامی که ماده تغییر شکل می دهد، نیروی واکنش برابر اما مخالف در داخل برای مقاومت در برابر نیروی خارجی وجود خواهد داشت.تمرکز نیروی داخلی توزیع شده در یک نقطه معین تنش نامیده می شود.به طور خلاصه نیروی داخلی بر واحد سطح یک نقطه در مقطع مورد مطالعه را تنش، نرمال مقطع را تنش معمولی یا تنش نرمال و مماس مقطع را تنش برشی می نامند.یا تنش برشی.

4. اول از همه، مانند برخی از برش های PCB چاقوی متحرک، PCB در فرآیند برش حرکت نمی کند و چاقوی گرد حرکت می کند.این تضمین می کند که قطعات الکترونیکی زیرلایه در اثر حرکت آسیب نبینند و همچنین عاملی است که بر استرس جداکننده تأثیر می گذارد.علاوه بر این، می تواند سرعت لغزش کاتر گرد، عمق شیار V، از دست دادن کاتر و تنظیم دقیق فاصله بین کاتر گرد بالایی و برش مستقیم پایینی را تنظیم کند.

ویژگی های دستگاه جداکننده PCB آلومینیومی:

1. مجموعه PCB از پیش نمره گذاری شده را بدون فشار روی PCB یا جزء جدا کنید

2. برنامه نویسی یک لمس طول برش با صفحه نمایش دیجیتال

3. سرعت جداسازی توسط یک دستگیره چرخشی تنظیم می شود

4. امتیاز دهی متناوب یا کات اوت را کنترل کنید

5. تخته با جزء پیش بینی شده را می توان دقیقا برش داد

6. پلت فرم بزرگ فولادی ضد زنگ در دو طرف نوار برش از لرزش تخته جلوگیری می کند و ارتفاع و زاویه میز قابل تنظیم است.

7. فاصله بین تیغه های دایره ای و خطی برای تناسب با عمق شیارهای مختلف قابل تنظیم است و فرسودگی تیغه را جبران می کند.

8. تیغه ها را می توان دوباره تیز کرد

9. تیغه ها را می توان به عنوان درخواست مشتریان سفارشی کرد

مشخصات دستگاه جداکننده PCB آلومینیومی:

مدل	SMTAD5
ابعاد ماشین	L650W550H460
حداکثر طول برش	400 میلی متر
مواد PCB	FR4، MCPCB
سرعت برش	300mm/s یا 500mm/s
ضخامت PCB	0.6-2.5 میلی متر
قدرت	220/110 ولت
وزن دستگاه	50 کیلوگرم
سنسور ایمنی	آره
برش سکته مغزی	قابل تنظیم است
نوع تیغه	دایره ای + خطی
جنس تیغه	فولاد پرسرعت
وضعیت ماشین	جدید
تیغه دوباره تیز شد	2-3 بار
ضمانتنامه	1 سال
سرویس	پشتیبانی فنی آنلاین 7/24، trianing خارج از کشور در دسترس است.

مشخصات دستگاه جداکننده PCB آلومینیومی:

1. نگهداری و عملیات آسان
2. استرس خمشی کم، بدون لرزش
3. ویژه برای PCB بستر رزین با شیار V از قبل نمره گذاری شده

4. استفاده ایمنی
