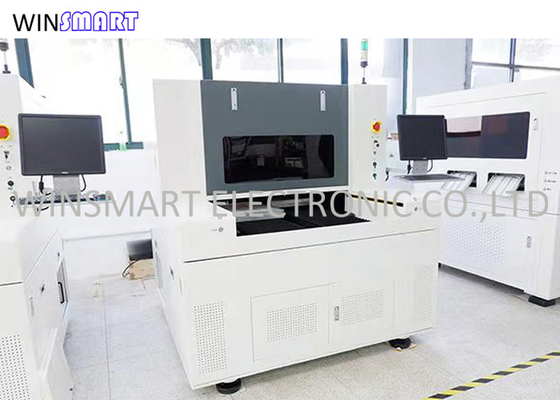

دستگاه برش PCB لیزر UV 20 وات برای جدا کردن صفحه مدار چاپی سخت

دستگاه برش PCB لیزر UV 20 وات برای جدا کردن صفحه مدار چاپی سخت
دستگاه برش PCB لیزر UV 20 وات برای جدا کردن صفحه مدار چاپی سخت

تصویر بزرگ :  دستگاه برش PCB لیزر UV 20 وات برای جدا کردن صفحه مدار چاپی سخت

جزئیات محصول:
محل منبع: چین
نام تجاری: Winsmart
گواهی: CE
شماره مدل: SMTL300
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD1-150K/set
جزئیات بسته بندی: کیس تخته سه لا
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 100 ست در ماه

دستگاه برش PCB لیزر UV 20 وات برای جدا کردن صفحه مدار چاپی سخت

شرح
خدمات پس از فروش: ویدئو عملیات و پشتیبانی آنلاین منبع لیزر: 20 وات UV
منطقه کار: 300x300mm فیکسچر: سفارشی
طول موج: 355 نانومتر نام: دستگاه برش PCB لیزر UV
برجسته:

دستگاه جدا کردن پانل لیزری PCB 20 وات

,

تجهیزات جداسازی PCB 300x300 میلی متر

,

تجهیزات جداسازی PCB PCB 20 وات UV

دستگاه برش PCB لیزر UV 20 وات برای جدا کردن صفحه مدار چاپی سخت





ویژگی های دستگاه برش PCB لیزر UV:

1. به طور موثر اثر حرارت پردازش را کنترل کنید و فروپاشی لبه و اثر حرارتی محصول را بهبود بخشید.

2. لیزر با کیفیت بالا، بدون پردازش تماس، بدون سوراخ و سوراخ پس از برش.

3. سیستم فرآیند بالغ می تواند گرافیک را با دقت محاسبه و بخش بندی کند و فرآیند پردازش پارامترها و پردازش گرافیک را درک کند.

4. بدون تنش، ± 5μm دقت برش.

5. فایل gerber را برای عملیات آسان وارد کنید.

6. برش بیگانه/خط در دسترس است.لبه برش بدون تماس و صاف.





مشخصات دستگاه برش PCB لیزر UV:

مدل SMTL300D
قدرت 380 ولت AC، 50 هرتز، 20 آمپر
هوای فشرده هوای فشرده
ابعاد ماشین 1450(L)x1350(W)x1665(H)mm
فضای نصب 3000x3000x2500mm
وزن دستگاه 800 کیلوگرم
دمای محیط 22 ~ 25 ℃
تغییر دما در ± 1 ℃ / 24 ساعت
رطوبت محیط در 40٪ تا 70٪ (هیچ تراکم آشکار مجاز نیست)
درجه عاری از گرد و غبار 100000 یا بهتر
مصرف برق 6 کیلو وات
عرض برش ≤ 50 × 50 میلی متر
برش مواد برش کامل / نیمه برش PCB / FPC، LCP / چسب و سایر مواد مرتبط
ضخامت برش ≤ 3 میلی متر
سرعت برش ≤ 3000mm / S
دقت ماشینکاری کلی ≤ 30 میلی متر
الگوی پردازش خط مستقیم، اسلش، منحنی، ناهنجاری و غیره
لیزر لیزر نانوثانیه ای موج نور 355 نانومتری
فرکانس تکرار 50-150 کیلو هرتز
قدرت لیزر UV 15W@30KHz
عرض پالس < 20 ثانیه
پایداری انرژی < 3٪ RMS در 8 ساعت
کیفیت پرتو m² < 1.3
حالت 2500mm/S
ضمانتنامه 1 سال
سرویس آموزش خارج از کشور در دسترس است





مزایای دستگاه برش PCB لیزر UV:

دستگاه برش PCB لیزر UV به تجهیزات جداسازی ویژه برای برد مدار انعطاف پذیر FPC و صنعت تخته مدار صلب PCB با لیزر UV پرقدرت اشاره دارد.برای تجهیزات جداسازی تخته FPC و PCB، تجهیزات برش لیزری، دستگاه پانچ PCB سوراخ مهر زنی، جداکننده PCB متحرک تیغه، فرز برش و سایر تجهیزات وجود دارد.مزایای دستگاه برش PCB لیزر UV چیست؟
1. بدون گرد و غبار
محیط تولید صنعت برد مدار در کارگاه بدون گرد و غبار انجام می شود.تجهیزات سنتی جداسازی پی سی بی مانند دستگاه تیغه متحرک، به ناچار باقیمانده و پودر میکرو تولید می کند که کارگاه های بدون گرد و غبار کلاس 10000 و 1000 را آلوده می کند و بر رسانایی محصولات تأثیر می گذارد.دستگاه برش PCB لیزر UV یک فرآیند پردازش تبخیر است که گرد و غبار تولید نمی کند و منجر به هدایت محصول می شود.
2. دقت برش بالا
شکاف پردازشی تجهیزات پردازش سنتی با دقت بالا نمی تواند به عرض شکاف کمتر از 100 میکرون برسد، که باعث آسیب خاصی به خطوط لبه یا برد مدار PCBA حاوی قطعات می شود.نقطه فوکوس دستگاه برش لیزری کوچک است و حالت پردازش سرد فرابنفش تأثیر حرارتی کمی روی لبه برد مدار دارد.دقت موقعیت برش کمتر از 50 میکرون و دقت اندازه برش کمتر از 30 میکرون است که بر لبه برد مدار تأثیری نخواهد گذاشت و دقت بالایی دارد.
3. بدون استرس
روش‌های پردازش سنتی عموماً دارای شیارهای V هستند که در فرآیند ساخت باعث آسیب‌های خاصی به برد می‌شود.دستگاه برش PCB لیزر UV می تواند به طور مستقیم تخته لخت را بدون ایجاد شیارهای V برش دهد.علاوه بر این، روش‌های پردازش سنتی به‌طور مستقیم از ابزارهایی برای عمل بر روی برد مدار استفاده می‌کنند، به‌ویژه روش مهر زنی تأثیر زیادی بر روی برد مدار دارد که به راحتی باعث تغییر شکل برد می‌شود.دستگاه برش لیزری یک حالت پردازش غیر تماسی است که از طریق پرتو پرانرژی روی سطح ماده عمل می کند که باعث تأثیر استرس و تغییر شکل و آسیب برد مدار نمی شود.
4. برای برش به شکل خاص، آسان است به طور خودکار
دستگاه برش PCB لیزر UV می تواند برای هر شکلی بدون تعویض هیچ گونه پایه و لوازم جانبی و بدون توری فولادی برش دهد.همین تجهیزات می توانند برش های خاص و مستقیم را برآورده کنند که به راحتی می توان تولید خودکار خط مونتاژ و انعطاف پذیری بالا را درک کرد.بهبود کارایی تولید و صرفه جویی در فرآیند تولید و چرخه تولید آسان است.به طور خاص، می تواند به سرعت و کارآمد نیازهای تصحیح سریع را برآورده کند، مستقیماً نقشه را وارد کند و سپس محل برش را پیدا کند.
5. سازگاری بالا
دستگاه برش PCB لیزر UV می تواند مواد اطراف برد مدار را پردازش کند، مانند PCB، FPC، فیلم پوشش، حیوان خانگی، تخته تقویت کننده، آی سی، برش فلز بسیار نازک و غیره. دارای قابلیت عمل قوی است، سازگار با پردازش است. انواع مواد، کار با آن آسان است، می توان آن را وارد نقشه کرد، نیازی به تنظیم قطعات مکانیکی ندارد و کارکرد و نگهداری آن آسان است.
6. اثر لبه برش خوب
لبه برش صاف و تمیز و بدون سوراخ است.می توان آن را به طور مستقیم با توجه به اندازه نقاشی پردازش و شکل داد که برای بهبود عملکرد محصول مفید است.می توان آن را مستقیماً در فرآیند بعدی بدون پردازش بیشتر نصب کرد.
