جزئیات محصول:
|
| رنگ: | سفید | ضخامت PCB: | 0.8-3.0 میلی متر |
|---|---|---|---|
| نوع PCB: | پل فرز | دقت برش: | ± 0.05 میلی متر |
| اندازه PCB: | سفارشی | جارو برقی: | 3 اسب بخار / 2.2 کیلو وات |
| بیت مسیریابی: | قطر 0.8-2.5mm | گواهی: | CE |
| نصب در محل: | آره | نام محصول: | روتر جداسازی PCB سفارشی |
| برجسته: | دستگاه روتر جداکننده پی سی بی 60000 دور در دقیقه,روتر جداکننده مدار PCB پل فرز,جداکننده مدار چاپی CNC گواهینامه CE |
||

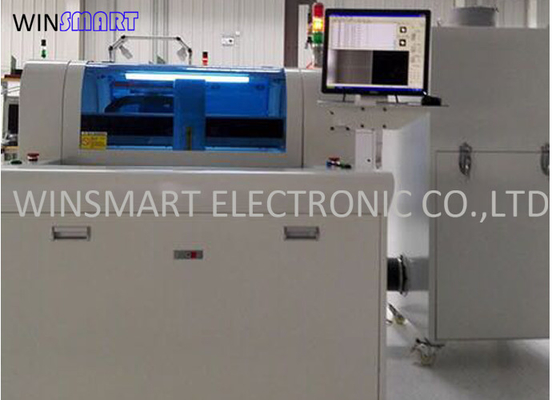

60000 RPM سفارشی شده PCB جداکننده روتر جداکننده PCB CNC
معرفی روتر جداسازی صفحه PCB سفارشی:
این روتر جداکننده PCB یک نوع شرطی جداکننده PCB با ویژگی های ساختار فشرده و استحکام قوی است.و عملکرد روتر جداکننده PCB ساده، ایمن و آسان برای تغییر قالب است.اما در استفاده از آن باید به موقعیت برش دقت کنیم.
روتر جداسازی PCB سفارشیامکانات:
1. تصویر زوم 1.10 برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد.
2. میز کار دوگانه برای نگه داشتن بیت های مسیریابی همیشه کار، مناسب برای تولید با حجم بالا.
3. اختیاری سیستم تمیز کردن جاروبرقی بالا و پایین.
4. ثابت سفارشی تضمین اثر برش بهتر.
5. دارای بررسی زمان بیت مسیریابی و سیستم هشدار برای یادآوری اپراتور برای تغییر بیت های مسیریابی پس از اتمام برش 120M.و بیت مسیر اول 2 میلی متر اولین نقطه فرز را برش می دهد، 2 میلی متر وسط نقطه فرز دوم را برش می دهد، 2 میلی متر آخر نقطه فرز سوم را برش می دهد تا طول عمر آن افزایش یابد.
روتر جداسازی PCB سفارشیمشخصات:
| I. سخت افزار | |
| دوک | دوک برند چینی (اختیاری) |
| CCD | دوربین های صنعتی سونی 520 لاین |
| لنز | کامپیوتر EX2C |
| پیچ | واردات اسکرو توپ دقیق TBI |
| راهنما | ریل راهنمای خطی وارداتی تعریض HIWIN |
| موتور | سری LCF JiaBao |
| کارت کنترل ورودی/خروجی | HFC PCI-9074 |
| کارت کنترل راننده | HFC PCI-9074 |
| کارت ورودی/خروجی | PCI-9074-64pcs/-38pcs |
| پاکسازی استاتیک | سری STATIC-ST401A |
| کامپیوتر | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| رابط ماشین | AOC LCD17، موس لاجیتک |
| 2. نرم افزار | |
| سیستم کنترل | Windows XP Professional (Service3,v.3244) |
| رابط کاربری گرافیکی عملیات | انگلیسی ویندوز XP |
| ویرایش برنامه | درون خطی |
| سیستم بینایی | افست CCD AOTU |
| سیستم کنترل | نسخه F 1.2.100 |
روتر جداسازی PCB سفارشیمولفه های:
| به طور کلی | |
| ابعاد (W*D*H) | 1220mm*1380mm*1240mm |
| وزن | 450 کیلوگرم |
| افست ارتفاع | 60 تا 110 میلی متر |
| دستکاری کننده | |
| نوع موتور | سری JiaBao |
| تکرارپذیری موقعیت | 0.001 میلی متر |
| منطقه کاری محور (حداکثر) | 650mm*560mm*50mm |
| ایستگاه کاری | |
| تثبیت PCB | استاندارد، تخصص |
| بارگیری / تخلیه PCB | کتابچه راهنمای |
| اندازه PCB (حداکثر) | 280*320 میلی متر |
| ضخامت PCB (حداکثر) | 3.5 میلی متر |
| تثبیت | |
| تثبیت سفتی | ثابت سفارشی |
| تثبیت فیکسچر | دستگاه |
| موتور اسپیندل | |
| قدرت | 150 وات |
| دوک | 60000 دور در دقیقه |
| محافظت | خنک کننده خود/بادی |
| کاتر رو عوض کن | تخصص |
| قابلیت مسیریابی | |
| سرعت برش (حداکثر) | 80mm/s |
| سرعت رانندگی (حداکثر) | 2500mm/s |
| دقت برش | 0.01 میلی متر |
| سیستم خلاء | |
| قدرت خلاء | 3.5 کیلووات AC 380 ولت |
| وکیوم | شاقول |
| خدمات رفاهی | |
| قدرت | 2.0 کیلووات AC380V |
| منبع هوا | 4-6 کیلوگرم بر سانتی متر مربع |
| برنامه نويسي | |
| ویرایش برنامه | درون خطی |
| ویرایش تابع | خط، قوس، دایره، منحنی U |
| ذخیره سازی برنامه | HDD |
| سیستم بینایی | CCD رنگی SONE |
| افست فرز برش | خودکار |
| راه اندازی خلاء | خودکار |
| مانیتورهای عملیات | |
| شاخص | نشانگر وضعیت ماشین |
| بررسی ابزار | عمر ابزار تشخیص خودکار، استفاده از تست زمان |
| محافظت از موتور | دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
| بررسی بارگیری بیش از موتور | دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است |
| زمان قابل استفاده ابزار | عمر ابزار تشخیص خودکار، |
| آمار داده ها | مدل تخته جدا، شمارش جداکننده، روش های شمارش متنوع |
| رکورد خطا | نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند |
| III.دقت | |
| دقت محور | 0.001 میلی متر |
| دقت برش | 0.1 میلی متر |
| IV.ایمنی | |
| حفاظت از منطقه کار | با چهار حفاظ مهر و موم شده |
| سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
| دکمه توقف اضطراری |
مزایای روتر جداسازی PCB سفارشی:
1. تولید روزانه روتر جداکننده PCB زیاد است و در هزینه ساخت صرفه جویی می کند.
2. بهبود کیفیت تولید و خدمات.
3. روتر جداسازی PCB uیک فناوری برش بدون گرد و غبار را برای اطمینان از تمیز بودن تخته جدا شده و بدون نیاز به ابزار دیگری برای تمیز کردن گرد و غبار پس از برش در نظر گرفته است.
4. هزینه اشتغال پایین.
سؤالات متداول دستگاه روتر جداسازی PCB:
1.A: طول عمر بیت مسیریابی چقدر است؟
Q: 150-300 متر.
2.A: آیا این مدل می تواند تخته های PCB آلومینیومی را برش دهد؟
س: بله، می تواند.
3.A: در مورد موقعیت PCB چطور؟
س: از جیگ سفارشی برای موقعیت یابی استفاده کنید.
4.A: اسپیندل روتر جداکننده PCB چیست؟
س: SycoTec 4025 آلمان یا مارک چین.
