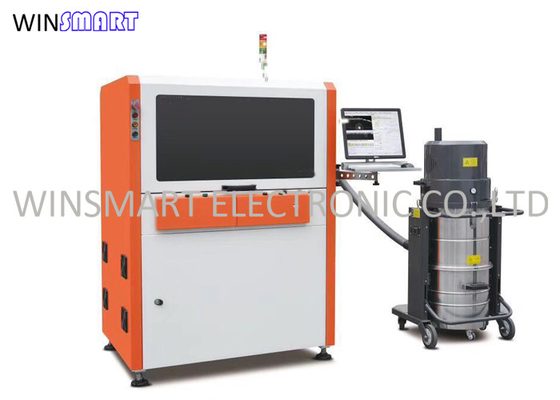

دستگاه روتر جداکننده مدار PCB فرز خطی برای تخته های PCB صلب

Brand Name:	Winsmart
Model Number:	SMTIR811
MOQ:	1 مجموعه
قیمت:	USD20000-80000
Packaging Details:	کیس تخته سه لا
Payment Terms:	T/T، L/C، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

حالت:

درون خطی

مواد PCB:

ضخامت PCB:

0.8-3.0 میلی متر

مزیت - فایده - سود - منفعت:

نیازی به عملیات نیست

دقت برش:

± 0.05 میلی متر

حداکثر اندازه PCB:

300x340mm

تثبیت موقعیت:

فیکسچر

نام محصول:

روتر جداسازی مدار PCB داخلی

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

روتر جداسازی مدار PCB داخلی

روتر جداسازی مدار PCB صلب

دستگاه روتر جداسازی مدار PCB مواد FR4

Product Description

دستگاه روتر جداکننده مدار PCB فرز خطی برای تخته های PCB صلب

توضیحات روتر جداسازی مدار PCB داخلی:

این یک دستگاه جداکننده PCB تمام اتوماتیک است که از دوک با سرعت بالا با لودر و تخلیه کننده برای خط آزمایش ATE، استرس برش کم برای محافظت از قطعات و اطمینان از دقت و تمیزی استفاده می کند.

ویژگی های روتر PCB Depaneling Inline:

برای تولید با حجم بالا تمام اتوماتیک است و دارای سیستم دید PC و CCD برای برش دقیق است.برنامه نویسی آنلاین با جبران و جمع آوری گرد و غبار پایین.طراحی برش پایین که سطح PCB و کارگاه را تمیز می کند.فضای تولید بدنه جمع و جور آن صرفه جویی می کند و برای انواع مختلف تخته ها انعطاف پذیر است، سفارشی سازی شده برای پاسخگویی به نیازهای مشتری مختلف در دسترس است.

مشخصات روتر جداسازی PCB داخلی:

شماره مدل	SMTIR811
اندازه دستگاه	1500(L)x850(W)x1600(H)mm
وزن دستگاه	حدود 800 کیلوگرم
حداکثر اندازه PCB	260x340mm (استاندارد)
ضخامت PCB	0.4-6 میلی متر
ارتفاع انتقال	50±900 میلی متر
جهت انتقال	چپ -> راست
سرعت حمل و نقل	1500mm/s
حالت تغذیه	نوع بخش راه آهن راهنمای حمل و نقل
تنظیم عرض ریل	کتابچه راهنمای
سیگنال ارتباطی	SMEMA
تعیین موقعیت PCB	مکان یابی وسایل
سیستم چیدن	وکیوم
دوک برش	SycoTec 60000rpm/min (استاندارد)
نوع خنک کننده	خود خنک کننده
تغییر خودکار ابزار	اختیاری
چک کردن شکستن چاقو	آره
دقت برش	± 0.01 میلی متر
بیت مسیریابی	0.8-3.0 دیا، چرخش سمت راست
دقت تکرار	± 0.02 میلی متر
سرعت حرکت را هماهنگ کنید	1000mm/s
حالت تخلیه	کمربند ESD
راه جمع آوری زباله	مجموعه کمد زباله
برنامه نویسی رویه	Gerber Drawing Import/Editing Program by Visual
منبع هوا	5-8 کیلوگرم بر سانتی متر مربع
منبع تغذیه	AC380V، 50/60Hz، 3KW

ابعاد روتر جداسازی PCB داخلی:
