جزئیات محصول:
|
نوع PCB: | V-cut و Tab Rigid PCB | جمع آوری گرد و غبار: | بالا |
---|---|---|---|
مقدار اسپیندل: | 2 | سرعت برش: | 0-100mm/s |
حالت: | درون خطی | نام: | دستگاه جداکننده مدار چاپی V-cut درون خطی |
برجسته: | دستگاه جداکننده PCB برش Inline V,دستگاه جداکننده PCB برش 100 میلی متر در ثانیه,روتر PCB میز کار قابل چرخش |

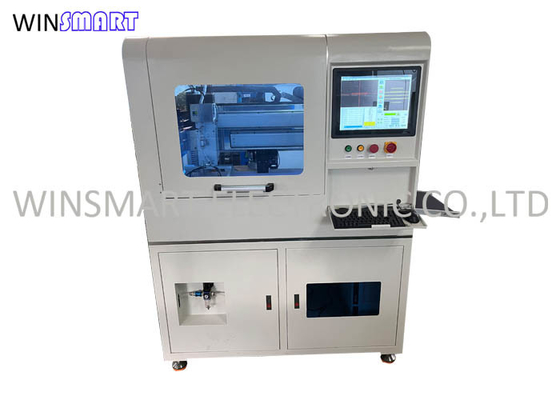

روتر PCB میز کار قابل چرخش Inline V-cut PCB Depaneling Machine
حالت تغذیه دستگاه جداکننده مدار چاپی V-cut داخلی:
1. حالت هدایت شده ضد استاتیک، رابط SMEMA که قادر به اتصال تجهیزات SMT جلو است.

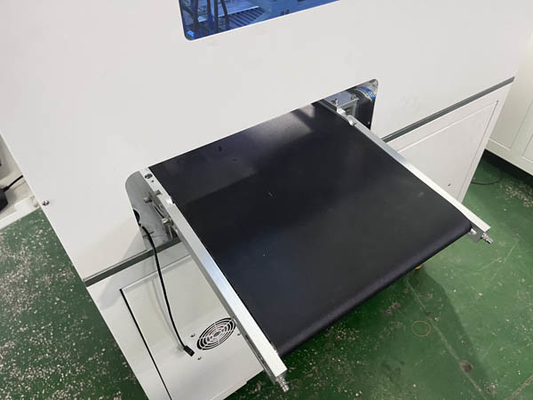

2. نوار نقاله قابل تنظیم برای PCBA عرض های مختلف، محدوده 50-350 میلی متر است.
ویژگی های دستگاه جداکننده PCB V-cut Inline:
※ تولید بدون سرنشین را تحقق بخشید که برای انواع جداسازی PCBA سفت و سخت، پوشش تخته های V-cut و Tab مناسب است.
※ سیستم دید کامپیوتر و CCD.
※ برنامه نویسی با جبران و جمع آوری گرد و غبار.
※ 2 دوک نصب شده، یکی برای جدا کردن صفحه V-cut، دیگری برای جداسازی پل فرز.
※ کمتر از 500 تنش برش برای محافظت از قطعات در برابر آسیب در هنگام برش.
※ کد QR اختیاری و سیستم ردیابی بارکد.
※ نرم افزار دوستانه، آسان برای کار و برنامه ریزی
دستگاه جداکننده مدار چاپی V-cut درون خطی ساختار برش:
1. سروو موتور با یک پیچ دقیق رانده شده برای اطمینان از سرعت و دقت برش مطابقت دارد.
2. برش تیغه اره توسط یک موتور بدون برس با سرعت بالا هدایت می شود که به طور موثری استرس برش را کاهش می دهد.
3. دو دوک به طور جداگانه کار می کند، مناسب برای تمام FR4 و آلومینیوم PCBA depaneling.
مجموعه مکانیکی دستگاه جداکننده مدار PCB V-cut Inline:
1. محور X توسط تسمه و موتور پله ای هدایت می شود که دارای سرعت پاسخگویی سریع، دقت بالا و هزینه نگهداری کم است.
2. حالت عملکرد مستقل از دستکاری های دوگانه را اتخاذ می کند که کارآمد و انعطاف پذیر است.زمان تغییر تولید سریع برای خط SMT.
3. مجهز به نازل خلاء چند منظوره، راحت و بهبود زمان تولید.
دستگاه جداکننده مدار چاپی V-cut درون خطیمشخصات:
شماره مدل | SMTID3 |
اندازه دستگاه | 1800 (L) x 1500 (W) x 2200 (H) mm |
ولتاژ | 220 ولت / 50 هرتز، 2.5 کیلو وات |
حداکثر اندازه PCB | 300x300mm (قابل تنظیم) |
ضخامت PCB | 0.4-6 میلی متر |
حالت تغذیه | خودکار |
تعیین موقعیت PCB | ثابت سفارشی |
برنامه نويسي | آموزش چشم انداز، برنامه نویسی درون خطی |
دوک برش | 20000-60000 دور در دقیقه |
نوع خنک کننده | خود خنک کننده |
حالت جمع آوری گرد و غبار | مجموعه برتر |
سرعت برش | 1-100mm/s |
دقت برش | ± 0.02 میلی متر |
بیت مسیریابی | 0.8-3.0 قطر، چرخش سمت راست |
دقت تکرار | ± 0.02 میلی متر |
سیستم کنترل | کامپیوتر صنعتی |
دوک | SycoTec 4025HY آلمان |
