دستگاه روتر PCB Depaneling
>

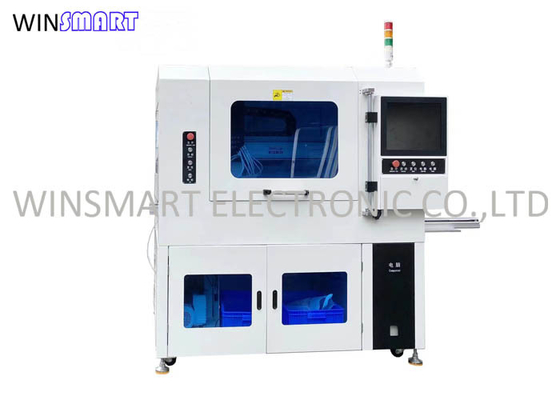

دستگاه جداکننده مدار چاپی چند منظوره دستگاه برش مدار مدار چاپی حداکثر سرعت برش 100 میلی متر / ثانیه

دستگاه جداکننده مدار چاپی چند منظوره دستگاه برش مدار مدار چاپی حداکثر سرعت برش 100 میلی متر / ثانیه

Brand Name: Winsmart
Model Number: SMTID3
MOQ: 1 مجموعه
قیمت: USD20000-80000
Packaging Details: کیس تخته سه لا
Payment Terms: T/T، L/C، Western Union
Detail Information
محل منبع:
چین
گواهی:
CE
نوع PCB:
V-cut و Tab Rigid PCB
مواد PCB:
FR4، آلومینیوم
سرعت اسپیندل:
20000-60000 دور در دقیقه
سرعت برش:
حداکثر 100 میلی متر بر ثانیه
حداکثر پی سی:
300x300mm (استاندارد)
نام:
دستگاه برش PCB
قابلیت ارائه:
100 مجموعه در ماه
برجسته کردن:

دستگاه جداکننده مدار چاپی چند منظوره

,

دستگاه برش مدار مدار چاپی حداکثر 100 میلی متر / S

,

دستگاه جداکننده PCB سخت Tab

Product Description

دستگاه جداکننده مدار چاپی چند منظوره دستگاه برش مدار مدار چاپی حداکثر سرعت برش 100 میلی متر بر ثانیه





توضیحات دستگاه برش PCB:

این برش مدار مدار چاپی دارای 2 دوک مختلف است که یکی دارای فرز برای برش PCB زبانه ای است و دیگری با تیغه اره برای برش مدار چاپی V-cut.دارای نوار نقاله تغذیه قابل تنظیم و نوار نقاله بارگیری تسمه تخت ESD برای تحقق اتوماسیون.





ویژگی های دستگاه برش PCB:

1. لودر و تخلیه کننده PCB را برای تولید تمام اتوماتیک وصل کنید و ظرفیت بردهای با حجم بالا را بهبود ببخشید.
2. کامپیوتر و سیستم دید CCD، عملکرد موقعیت یابی خودکار با اسکن نقاط علامت.
3. این دستگاه همراه با سیستم تمیز کردن جاروبرقی بالا برای اطمینان از عاری از سر و صدا و بدون گرد و غبار است.

4. استرس برش بسیار کم ناشی از آن، اطمینان حاصل کنید که هیچ آسیبی برای اجزای نصب شده روی برد وجود ندارد.





ساختار برش دستگاه برش مدار چاپی:

1. سروو موتور با یک پیچ دقیق رانده شده برای اطمینان از سرعت و دقت برش مطابقت دارد.

2. برش تیغه اره توسط یک موتور بدون برس با سرعت بالا هدایت می شود که به طور موثری استرس برش را کاهش می دهد.

3. دو دوک به طور جداگانه کار می کند، مناسب برای تمام FR4 و آلومینیوم PCBA depaneling.





مشخصات دستگاه برش PCB:

شماره مدل SMTID3
اندازه دستگاه 1800 (L) x 1500 (W) x 2200 (H) mm
ولتاژ 220 ولت / 50 هرتز، 2.5 کیلو وات
حداکثر اندازه PCB 300x300mm (قابل تنظیم)
ضخامت PCB 0.4-6 میلی متر
حالت تغذیه خودکار
تعیین موقعیت PCB ثابت سفارشی
برنامه نويسي آموزش چشم انداز، برنامه نویسی درون خطی
دوک برش 20000-60000 دور در دقیقه
نوع خنک کننده خود خنک کننده
حالت جمع آوری گرد و غبار مجموعه برتر
سرعت برش 1-100mm/s
دقت برش ± 0.02 میلی متر
بیت مسیریابی 0.8-3.0 قطر، چرخش سمت راست
دقت تکرار ± 0.02 میلی متر
سیستم کنترل کامپیوتر صنعتی
دوک SycoTec 4025HY آلمان





مجموعه مکانیکی دستگاه برش مدار چاپی:

محور X توسط تسمه و موتور پله ای هدایت می شود که دارای سرعت پاسخگویی سریع، دقت بالا و هزینه نگهداری کم است.

مجهز به دستگاه اصلی دوتایی و نازل خلاء چند منظوره، راحت، کارآمد، انعطاف پذیر و بهبود زمان تولید در هنگام تغییر محصول.
