جزئیات محصول:
|
نوع PCB: | تب PCB | مواد PCB: | FR4، آلومینیوم |
---|---|---|---|
ضخامت PCB: | 0.8-3.0 میلی متر | فیلم بازرسی: | ارائه شده است |
فیکسچر: | سفارشی ساخته شده | گواهی: | CE |
منطقه کار: | 350x400 میلی متر | نام محصول: | دستگاه روتر PCB CNC |
برجسته: | دستگاه روتر PCB خنک کننده بادی,دستگاه روتر PCB خود خنک کننده,روتر Cnc PCB تاپ برش |

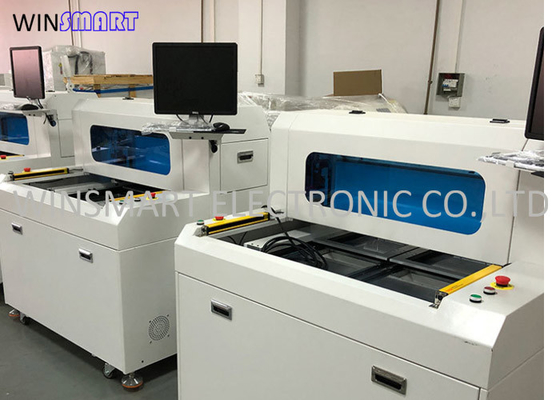

12 ماه گارانتی دستگاه روتر PCB CNC کم هزینه از Top Cutting
عملکرد دستگاه روتر PCB CNC:
این دستگاه روتر PCB برای جدا کردن بردهای مدار چاپی زبانه اتصال اتصالات فرز استفاده می شود، با استرس برش کمتر برای اطمینان از صاف بودن لبه برش.
ویژگی های دستگاه روتر PCB CNC:
1. این روتر PCB CNC دارای میزهای دو کشویی برای انجام برش مداوم است.
2. برای اطمینان از لبه برش صاف، استرس را کاهش دهید.
3. موتور و اسپیندل وارداتی برای هدف بدون سر و صدا استفاده می شود.
4. اختیاری سیستم تمیز کردن جاروبرقی بالا و پایین در دسترس است.
5. سیستم CCD با کیفیت بالا برای اطمینان از برش دقیق.
6. برنامه نویسی آسان و ساده، بیت های مسیریابی و سرعت برش قابل تنظیم است.
مشخصات دستگاه روتر PCB CNC:
به طور کلی | |
ابعاد (W*D*H) | 1150mm*1250mm*1325mm |
وزن | 750 کیلوگرم |
افست ارتفاع | 60 تا 110 میلی متر |
دستکاری کننده | |
نوع موتور | سری JiaBao |
تکرارپذیری موقعیت | 0.001 میلی متر |
منطقه کاری محور (حداکثر) | 870mm*450mm*50mm |
ایستگاه کاری | |
تثبیت PCB | استاندارد، تخصص |
بارگیری / تخلیه PCB | کتابچه راهنمای |
اندازه PCB (حداکثر) | 350 * 400 میلی متر |
ضخامت PCB (حداکثر) | 5 میلی متر |
تثبیت | |
تثبیت سفتی | ثابت ساخت سفارشی |
تثبیت فیکسچر | دستگاه |
موتور اسپیندل | |
قدرت | 40 وات |
دوک | 60000 دور در دقیقه |
محافظت | خنک کننده خود/بادی |
کاتر رو عوض کن | تخصص |
قابلیت مسیریابی | |
سرعت برش (حداکثر) | 100mm/s |
سرعت رانندگی (حداکثر) | 3000mm/s |
دقت برش | 0.01 میلی متر |
سیستم خلاء | |
قدرت خلاء | 3.5 کیلووات AC 380 ولت |
وکیوم | شاقول |
خدمات رفاهی | |
قدرت | 2.0KW AC380V |
منبع هوا | 4-6 کیلوگرم بر سانتی متر مربع |
برنامه نويسي | |
ویرایش برنامه | درون خطی |
ویرایش تابع | خط، قوس، دایره، منحنی U |
ذخیره سازی برنامه | HDD |
سیستم بینایی | CCD رنگی SONE |
افست فرز برش | خودکار |
راه اندازی خلاء | خودکار |
مانیتورهای عملیات | |
شاخص | نشانگر وضعیت ماشین |
بررسی ابزار | عمر ابزار تشخیص خودکار، استفاده از تست زمان |
محافظت از موتور | دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
بررسی بارگیری بیش از موتور | دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است |
زمان قابل استفاده ابزار | عمر ابزار تشخیص خودکار، |
آمار داده ها | مدل تخته جدا، شمارش جداکننده، روش های شمارش متنوع |
رکورد خطا | نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند |
III.دقت | |
دقت محور | 0.001 میلی متر |
دقت برش | 0.1 میلی متر |
IV.ایمنی | |
حفاظت از منطقه کار | با چهار حفاظ مهر و موم شده |
سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
دکمه توقف اضطراری |
پارامترهای جاروبرقی دستگاه روتر PCB CNC:
صافی | جعبه عمودی |
ابعاد جعبه گرد و غبار | 730mm×640mm×1700mm |
برق ولتاژ | AC380V 50HZ,2.2KW,3HP |
سر و صدا | زیر 75 دسی بل |
ابعاد ورودی/خروجی هوا | 6 اینچ / 8 اینچ |
سیم برق | 5X2.52 |
کیسه فیلتر با چگالی بالا |
16 عدد |
