جداسازی صفحه مدار چاپی روتر مدار چاپی تیغه و فرز برش

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 مجموعه
قیمت:	USD20000-80000
Packaging Details:	کیس تخته سه لا
Payment Terms:	T/T، L/C، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

عملکرد:

پانل کردن تمام PCB صلب

ضخامت PCB:

3.0 میلی متر

جارو برقی:

دقت برش:

± 0.05 میلی متر

ضمانتنامه:

1 سال

روتر مدار چاپی

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

روتر مدار چاپی 100 میلی متر بر ثانیه

روتر مدار چاپی مدار چاپی 300x300 میلی متری

دستگاه روتر جداسازی مدار چاپی فرز

Product Description

جداسازی صفحه مدار چاپی روتر مدار چاپی تیغه و فرز برش

ویژگی های دستگاه جداکننده PCB:

1. تحقق تولید بدون سرنشین، که برای انواع جداسازی PCBA سفت و سخت، پوشش تخته های V-cut و Tab مناسب است.
2. PC و سیستم دید CCD.
3. برنامه نویسی با جبران و جمع آوری گرد و غبار.
4. 2 دوک نصب شده، یکی برای جدا کردن صفحه V-cut، دیگری برای جدا کردن پل فرز.

5. کمتر از 500استرس برش برای محافظت از قطعات از آسیب در طول برش، برنامه ریزی آسان و عملیات.

6. سیستم عامل Win 10.

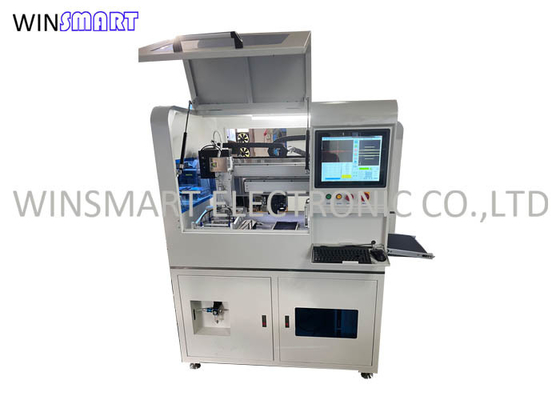

Printed Circuit Board Router Printed Circuit Board Router Conveyor

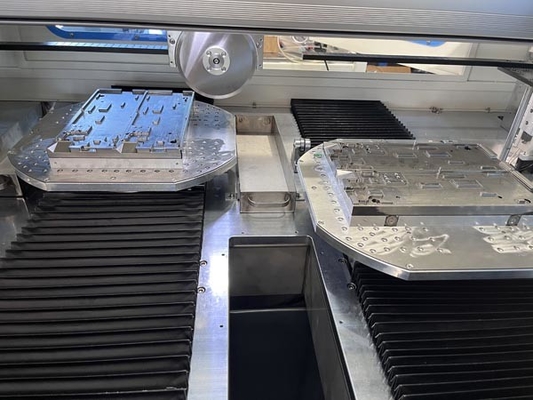

ساختار برش دستگاه جداکننده PCB:

کاتر تیغه اره توسط یک موتور بدون برس با سرعت بالا هدایت می شود که استرس برش را به طور موثر کاهش می دهد.

دو اسپیندل به طور جداگانه کار می کنند، قابل اجرا برای تمام جداسازی های V-cut و tab FR4 و آلومینیوم PCBA.

مشخصات دستگاه جداکننده PCB:

شماره مدل	SMTID3
اندازه دستگاه	1800 (L) x 1500 (W) x 2200 (H) mm
ولتاژ	220 ولت / 50 هرتز، 2.5 کیلو وات
حداکثر اندازه PCB	300x300mm (قابل تنظیم)
ضخامت PCB	0.4-6 میلی متر
حالت تغذیه	خودکار
تعیین موقعیت PCB	ثابت سفارشی
برنامه نويسي	آموزش چشم انداز، برنامه نویسی درون خطی
دوک برش	20000-60000 دور در دقیقه
نوع خنک کننده	خود خنک کننده
حالت جمع آوری گرد و غبار	مجموعه برتر
سرعت برش	1-100mm/s
دقت برش	± 0.02 میلی متر
بیت مسیریابی	0.8-3.0 قطر، چرخش سمت راست
دقت تکرار	± 0.02 میلی متر
سیستم کنترل	کامپیوتر صنعتی
دوک	SycoTec 4025HY آلمان
