دستگاه لیزر PCB Depaneling
>

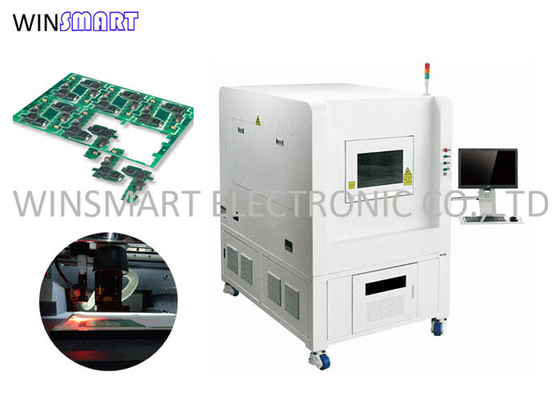

PCB Singulation Machine 20W دستگاه برش لیزر UV برای PCB FR4

PCB Singulation Machine 20W دستگاه برش لیزر UV برای PCB FR4

Brand Name: Winsmart
Model Number: SMTL460
MOQ: 1 مجموعه
قیمت: USD1-150K/set
Packaging Details: مورد تخته سه لا
Payment Terms: L/C، T/T، Western Union
Detail Information
محل منبع:
چین
گواهی:
CE
کاربرد:
FPC، PCB، سیلیکون، شیشه و غیره
نوع PCB:
همه
محدوده اسکن:
40x40 میلی متر
ضمانتنامه:
12 ماه
راه برش:
غیر تماسی
نام:
دستگاه سینگولاسیون PCB
قابلیت ارائه:
100 ست در ماه
برجسته کردن:

دستگاه برش لیزر UV 20 وات

,

دستگاه برش لیزری PCB Singulation 20 وات

,

دستگاه برش لیزر UV PCB FR4

Product Description

دستگاه PCB Singulation، دستگاه برش لیزر UV 20W برای PCB FR4





مزایای دستگاه سینگولاسیون PCB:

1. بدون استرس: وسایل نقلیه ویژه با پردازش لیزری همکاری می کنند، حتی اگر اجزای آن بسیار نزدیک به مسیر برش باشند، هیچ اثر تنشی وجود ندارد.
2. کنترل دقیق ضربه حرارتی: نوع لیزر مناسب را با توجه به نیازهای مختلف ضربه حرارتی انتخاب کنید و با پارامترهای پردازش لیزر مناسب برای به حداقل رساندن تاثیر حرارتی همکاری کنید.
3. پردازش تمیز کردن: درمان دوده لیزری در زمان واقعی در طول فرآیند پردازش انجام می شود تا تأثیر دوده بر اجزای مدار به حداقل برسد.
4. چند کاره: نه تنها برای برش دقیق و حفاری صفحه نرم، صفحه سخت و صفحه ترکیبی سخت نرم با ضخامت های مختلف مناسب است، بلکه برای برش و حفاری مواد دیگر مانند شیشه، سرامیک، ورق فلزی نازک نیز مناسب است. و غیره
5. ایمنی: منطقه پردازش کاملاً بسته است تا از حفاظت ایمنی فرآیند پردازش اطمینان حاصل شود.مطابق با استانداردهای برق چین و اتحادیه اروپا طراحی شده است.
6. اتوماسیون: پورت های باز برای تسهیل سازگاری سیستم کنترل قدرت، سیستم بارگیری و تخلیه خودکار و سیستم MES برای رفع نیازهای مختلف اتوماسیون محفوظ است.
7. سرعت بالا و دقت بالا: سیستم تلفن همراه X / Y / Z با سرعت بالا و دقت بالا، مکانیزم جبران دقیق کامل، از جمله جبران دقیق هواپیما جبران دقت تک محور و جبران دقت منطقه اسکن.سیستم کنترل حرکت مجهز به سیستم موقعیت یابی CCD محور قرارداد برای اطمینان از سرعت بالا و دقت بالا در فرآیند پردازش است.
8. درجه آزادی بالا: انواع لیزرهای نانوثانیه، پیکوثانیه فرابنفش و سبز برای رفع نیازهای مختلف پردازش در دسترس هستند.
9. عملیات ساده و سریع: رابط نرم افزار ساده، سازگار با فرمت داده های معمولی صنعت، عملیات ساده و کاربر پسند است.
10. سیستم تشخیص قدرت: سیستم تشخیص آنلاین قدرت می تواند اختیاری باشد تا از قدرت پایدار اطمینان حاصل شود و ثبات کیفیت برش حفظ شود.



ویژگی های دستگاه PCB Singulation:

1. بدون سوراخ، بدون گرد و غبار، بدون سر و صدا، بدون استرس برش.

2. آسان برای برنامه نویسی با وارد کردن فایل های dxf.

3. لبه برش صاف.

4. قابل اجرا برای انواع بردهای PCB، پوشش پانل های V-scoring و Tab.

5. بدون استرس برای محافظت از اجزای دقیق از آسیب.

6. دستگاه با کولر آبی و سیستم اگزوز ارائه می شود.

7. تستر قدرت اختیاری در دسترس است.



مشخصات ماشین PCB Singulation:

لیزر لیزر UV تمام حالت جامد با پمپ دیود Q-Switched
طول موج لیزر 355 نانومتر
منبع لیزر Optowave UV 15W@30KHz
دقت موقعیت یابی میز کار موتور خطی ± 2μm
دقت تکرار میز کار موتور خطی ± 1μm
زمینه کاری موثر 460mmx460mm (قابل تنظیم)
سرعت اسکن 2500mm/s (حداکثر)
زمینه کار 40mmx40mm



سؤالات متداول دستگاه PCB Singulation Machine:

س: منبع لیزر چیست؟

A: ما لیزر CO2، سبز و UV را ارائه می دهیم.اما مواد PCB مختلف نیاز به استفاده از منابع لیزر متفاوت دارند.

س: طول عمر هد لیزر چقدر است؟

A: به طور کلی، برق پس از 3-5 سال استفاده از بین می رود، سپس باید آن را برای تعمیر به سازنده ارسال کنید.

س: خدمات شما چیست؟

پاسخ: ما خدمات آنلاین 24 ساعته را برای حل سوالات فنی ارائه می دهیم و همچنین می توانیم مهندسان خود را برای انجام نصب و آموزش در محل به کارخانه شما بفرستیم.

س: چه نوع پانل PCB را می توان روی این دستگاه اجرا کرد؟

A: دستگاه می تواند خط، قوس، دایره را طبق برنامه برش دهد، برای تمام پانل های V-scoring FR4، تب FR4 و FPC موجود است.
