جزئیات محصول:
|
| ایستگاه کاری: | 2 | اتصال PCB: | اتصالات فرز |
|---|---|---|---|
| مواد PCB: | FR4 و MCPCB | کاربرد: | پنل PCBA Tab |
| دقت برش: | ± 0.05 میلی متر | بیت مسیریابی: | قطر 0.8-2.5mm |
| تایید CE: | آره | نام محصول: | دستگاه برش PCB اتوماتیک |
| برجسته: | دستگاه برش PCB خودکار,دستگاه برش PCB FR4 MCPCB,دستگاه روتر PCB فشار 800u |
||
دستگاه برش خودکار PCB دستگاه روتر PCB با فشار کمتر از 800u
توضیحات دستگاه برش PCB اتوماتیک:
به منظور بهبود خروجی تولید برد مدار چاپی (PCB) و سرعت خطی نصب سطحی (SMT)، برد مدار چاپی معمولاً به عنوان یک برد بزرگ طراحی می شود که با استفاده از بردهای کوچک تک PCB کوچکتر تقسیم می شود. تجهیزات دستگاه جداسازی PCB در محصول نهایی.این برد PCB بزرگ را می توان پنل نامید.این پانل بزرگ به قطعات کوچک تقسیم می شود.در فرآیندهای مختلف محصول، ممکن است بعد از SMT، بعد از ICT، پس از جوشکاری SMT از طریق سوراخ یا قبل از مونتاژ محصول نهایی تقسیم شود.
ویژگی های دستگاه برش PCB خودکار:
1. دوک با سرعت بالا: دوک موتوری با سرعت بالا از موتور اسپیندل وارداتی استفاده می کند که به طور گسترده در روتر جدا کردن صفحه PCB پیشرفته صنعت استفاده می شود.دوک دارای مزایای سرعت بالا (60000 دور در دقیقه)، عمر طولانی، بارگیری و تخلیه راحت، سطح برش صاف و بدون فرز است.همچنین مجهز به مبدل فرکانس دوک اصلی است تا موتور اسپیندل عمر طولانی‌تری داشته باشد، فاصله نیروی برش بیشتر و اثر افزایش دما کمتر باشد.
2. سیستم بینایی: CCD رنگی با پیکسل بالا و لنز بزرگنمایی بزرگ، که می تواند به آموزش برنامه و ویرایش توابع شبیه سازی کمک کند.سیستم تصحیح موقعیت علامت خودکار دقت برش را بهبود می بخشد، از برش نادرست بستر در زمانی که تخته در جای خود قرار ندارد جلوگیری می کند و کپی کردن برنامه های چپ و راست و تغییر مدل ها را سریعتر می کند.عملکرد خواندن بارکد را می توان برای خواندن، ذخیره یا بارگذاری بارکد 1D / 2D انتخاب کرد که برای ردیابی و مدیریت دیجیتال راحت است.
3. موقعیت خودرو: برد مدار PCBA برش با دقت بالا را انجام می دهد، دارای بازرسی اثبات احمقانه است و عملکرد بدنه خط پایدار و قابل اعتماد است.
مشخصات دستگاه برش PCB اتوماتیک:
| ماشین روتر | |
| سرعت برش X/Y | 0 ~ 100 میلی متر بر ثانیه |
| دقت تکرارپذیری | ± 0.01 میلی متر |
| حالت کنترل X/Y1/Y2/Z | IPC و PC صنعتی |
| حالت رانده X/Y1/Y2/Z | سروو موتور AC |
| عملیات و ذخیره سازی داده ها | کامپیوتر |
| دقت برش | 0.05 ± میلی متر |
| سرعت اسپیندل | 60000 دور در دقیقه (KKAVO آلمان) |
| منبع تغذیه | 220 ولت / 110 ولت |
| فشار هوا | 4.5 کیلوگرم بر سانتی متر 2 |
| نرخ توان | 1.8 کیلو وات |
| جارو برقی | |
| حالت | بالا یا پایین |
| منبع تغذیه | 380 ولت |
| بعد پاک کننده | L650*W400*H1350mm |
| ابعاد پاک کننده پایین | L665*W635*H1650mm |
تعمیر و نگهداری ماشین برش PCB خودکار:
1. باید بررسی شود که آیا موادی از کابینت برق افتاده یا خیر.اگر چنین است، باید به موقع تمیز شود و روزانه نگهداری شود.درباره روش نگهداری پنل جلو و عقب هاست: پنل جلو و عقب هاست باید هر روز پاک شود.
2. سیم کشی موتور XYZ و روش نگهداری سنسور حد مبدا: به طور کلی، سنسور باید یک بار در روز با گرد و غبار خارجی و لکه روغن پاک شود.
3. در مورد نحوه نگهداری صفحه آهنی ته موتور اصلی: در صورت افتادن قطعات نیاز به جداسازی و تعویض به موقع دارند.
4. در مورد روش نگهداری از ترکیب سه نقطه: بررسی کنید که آیا آب در فنجان فیلتر آب هر روز وجود دارد یا خیر.اگر آب وجود دارد، تخلیه زرد را فشار دهید تا آن را خارج کنید.
5. روش تعمیر و نگهداری دوک نخ ریسی: هنگامی که دستگاه هر روز کار نمی کند، دوک را پاک و تمیز کنید.
6. روش تعمیر و نگهداری جاروبرقی: جاروبرقی را پس از توقف کار هر روز پاک کنید و تمیز کنید.

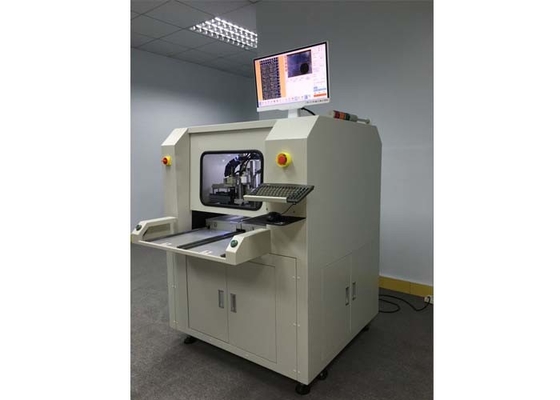

عکس های دستگاه برش PCB خودکار:
