جزئیات محصول:
|
| ضمانتنامه: | 1 سال | سیستم CCD: | آره |
|---|---|---|---|
| نوع PCB: | هر دو Tab و V-cut Board | حالت: | درون خطی |
| ماکس پنل: | 300x300mm (می تواند سفارشی ساخته شود) | نام: | جداکننده جداکننده PCB داخلی |
| برجسته: | جداکننده جداکننده PCB داخلی,جداکننده جداکننده PCB برش V,دستگاه جداکننده PCB 80mm/s |
||

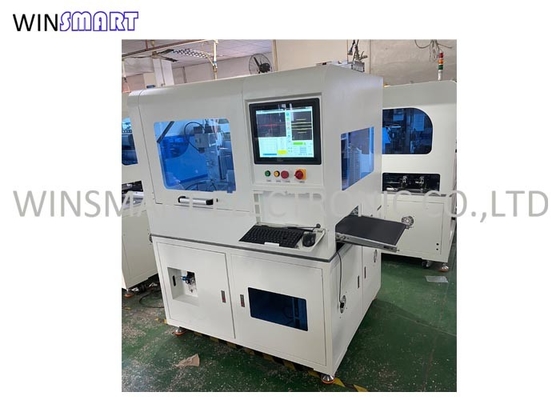

جداکننده داخلی PCB Depaneling برای جداسازی PCB چند نوع
شرح جداکننده جداکننده جداکننده PCB داخلی:
این دستگاه جداکننده جداکننده PCB داخلی یک تجهیزات تمام اتوماتیک خطی است که می تواند به دستگاه لودر PCB متصل شود.با توجه به برنامه ها، چرخش پر سرعت تیغه اره و برش خودکار را اتخاذ می کند. جداکننده PCB خطی به صورت آنلاین طراحی شده است که می تواند به طور خودکار مکان یابی، برش و خلاء را با راندمان تولید بالا و کیفیت پایدار انجام دهد.دارای سیستم تصحیح خودکار نقطه علامت گذاری، دوربین با پیکسل بالا برای نمایش مسیر برش است. مهمترین چیز این است که این دستگاه جداکننده PCB هم برای برش پانل های تب و هم برای برش پانل های V-cut کار می کند.
ویژگی های جداکننده جداکننده جداکننده PCB داخلی:
1. تحقق تولید بدون سرنشین، که برای انواع جداسازی PCBA سفت و سخت، پوشش تخته های V-cut و Tab مناسب است.
2. PC و سیستم دید CCD.
3. برنامه نویسی با جبران و جمع آوری گرد و غبار.
4. 2 دوک نصب شده، یکی برای جدا کردن صفحه V-cut، دیگری برای جدا کردن پل فرز.
5. کمتر از 500استرس برش برای محافظت از قطعات از آسیب در طول برش.
6. کد QR اختیاری و سیستم ردیابی بارکد.
7. نرم افزار دوستانه، آسان برای کار و برنامه ریزی
8. لبه برش صاف و بدون گرد و غبار.
طراحی تغذیه و تخلیه جداکننده جداکننده PCB داخلی:
ساختار برش جداکننده جداکننده PCB داخلی:
سروو موتور با پیچ دقیقی مطابقت دارد تا از سرعت و دقت برش اطمینان حاصل شود.و برش تیغه اره توسط یک موتور بدون برس با سرعت بالا هدایت می شود که استرس برش را به طور موثر کاهش می دهد.جداکننده جداکننده جداکننده PCB خطی از 2 اسپیندل جدا شده استفاده می کند که برای تمام صفحات جداسازی FR4 و آلومینیومی PCBA مناسب است و پانل های اتصال برش V و پل فرز را پوشش می دهد.
مشخصات جداکننده جداکننده جداکننده PCB داخلی:
| مورد | SMTID3 |
| منطقه کار | 250x200mm، 0-80mm (Z) |
| CCD | 540 |
| دوک | برند چینی |
| میله پیچ، ریل راهنما، ماژول | برند چینی |
| سروو موتور | پاناسونیک |
| حذف کننده الکترواستاتیک | ADK-801ADK-801 |
| کامپیوتر | درجه صنعتی |
| کارت کنترل حرکت | PI9074 |
| نظارت کنید | 17 اینچ |
| سیستم عامل | ویندوز 10 |
| سرعت اسپیندل | 40000 دور در دقیقه |
| سرعت درایو XYZ | XY.800mm/s، Z.300mm/s |
| سرعت برش | 0-80 میلی متر بر ثانیه |
| دقت برش | ± 0.05 میلی متر |
| قدرت کلی | 5 کیلو وات |
| پلت فرم کار | سینی چرخان می تواند در دو جهت برش دهد |
| سیستم خنک کننده اسپیندل | خنک کننده هوا |
| قدرت جاروبرقی | 3.5 کیلووات 380 ولت، 3 فاز (اختیاری تمیز کردن با جاروبرقی بالا و پایین) |
| فشار هوا | 0.5-0.7MPa |
| کنترل نویز | <80 دسی بل |
| ابزار ایمنی | درب ایمنی و سنسور |
| حالت کاربری | درون خطی |
| بارگیری PCB | نوار نقاله تغذیه قابل تنظیم |
| تشخیص خودکار خطا و حالت نگهداری | عملکرد تشخیص خود، نمایش اطلاعات خطا در زمان واقعی و پرس و جوی مستقیم وضعیت هر پورت IO برای عیب یابی |
| پشتیبانی فنی و آموزش | ارائه خدمات عملیاتی تجهیزات، برنامه نویسی، نگهداری سخت افزار و خدمات آموزشی |
| سیستم بینایی | سیستم تصحیح موقعیت بصری CCD |
| ارتفاع قابل تنظیم | 50-70 میلی متر |
| چراغ هشدار | چراغ سه رنگ |
| پوشش محافظ محدوده کاری | حالت حفاظت کور درب شش وجهی |
| بعد، ابعاد، اندازه | 1000(L)x1010(W)x1860(H)mm |
| وزن | حدود 1000 کیلوگرم |
لیست پیکربندی جداکننده جداکننده جداکننده PCB داخلی:
1. جداکننده جداکننده PCB داخلی x 1 واحد
2. جاروبرقی x 1 واحد
3. تیغ اره x 5 عدد
4. دفترچه راهنما x 1 pc
5. فیلم عملیات و راه اندازی ویدئو
