دستگاه پانچ PCB 460x320mm دستگاه پانچ پنوماتیک 20 تن
  • نام
  • نام

دستگاه پانچ PCB 460x320mm دستگاه پانچ پنوماتیک 20 تن

Brand Name: Winsamrt
Model Number: SMTP300
MOQ: 1 مجموعه
قیمت: USD1-10000/set
Packaging Details: مورد تخته سه لا
Payment Terms: L/C، T/T، Western Union
Detail Information
Product Description
Detail Information
محل منبع:
چین
گواهی:
CE
بعد PCB:
460x320mm
گزارش تست:
ارائه شده است
نوع PCB:
سوراخ های تمبر
PCB Holding:
قالب سفارشی
دقت، درستی:
± 0.05 میلی متر
نام:
دستگاه پانچ پنوماتیک
قابلیت ارائه:
100 مجموعه
برجسته کردن:

دستگاه پانچ PCB 20 تن

,

دستگاه پانچ PCB 460x320 میلی متر

,

دستگاه پانچ پنوماتیک MCPCB

Product Description

دستگاه پانچ PCB 460x320mm دستگاه پانچ پنوماتیک 20 تن





پنوماتیکویژگی های دستگاه پانچ :

1. درجه بالایی از اتوماسیون، عملیات ساده و ایمن
2. قالب های متعدد را می توان جایگزین کرد، و جایگزینی قالب راحت و آسان است
3. قالب پایین به طور خودکار وارد و خارج می شود که برای گرفتن و قرار دادن محصولات راحت است و محصولات نهایی می توانند در کشو بیفتند.
4. تنش داخلی ایجاد شده در حین برش صفحه را به حداقل برسانید و از ترک خوردن قلع خودداری کنید
5. راندمان پانچ کردن PCB نیمه تمام و FPC بسیار بالا است
6. آخرین عملکرد صفحه لمسی جدید برای اپراتور راحت است.



پنوماتیکاصل دستگاه پانچ:

ابزار قالب دستگاه پانچ PCB را روی محل قالب نصب کنید، تخته های FPC / PCB را که قرار است برش داده شوند در موقعیت مربوط به قالب پایینی قرار دهید و سوئیچ شروع را فشار دهید تا تخته ها در یک زمان بریده شوند.در حین کار، قالب پایینی برای کاهش شدت کار و بهبود ایمنی از فشار کش خودکار استفاده می کند.در عین حال، گرفتن و قرار دادن تخته های جدا شده بسیار راحت است.



مشخصات دستگاه پانچ پنوماتیک:

منطقه کار 460*320 میلی متر
فشار کاری 0.45-0.7 مگاپاسکال
دقت برش ± 0.05 میلی متر
زمان چرخه 7-15 ثانیه
خروجی 8T
ضخامت PCB/FPC 0.08-3.5 میلی متر
مواد PCB/FPC FPC، FR1، FR4، CEM-1، CEM-3، MCPCB
حالت برش مشت زدن
دستگاه پانچ ابزار قالب (قالب)
املاک کاری

صفحه نمایش ال سی دی، به طور خودکار تعداد را ثبت می کند

محصولات فرآوری شده، پانچ خودکار
پورت انتقال استاندارد بین المللی
زبان عملیات انگلیسی
سکته 50 میلی متر
ارتفاع قالب 170 میلی متر
قدرت 380/220 ولت
فیوز 3A
بعد ماشین 820x740x1750mm
وزن دستگاه 680 کیلوگرم

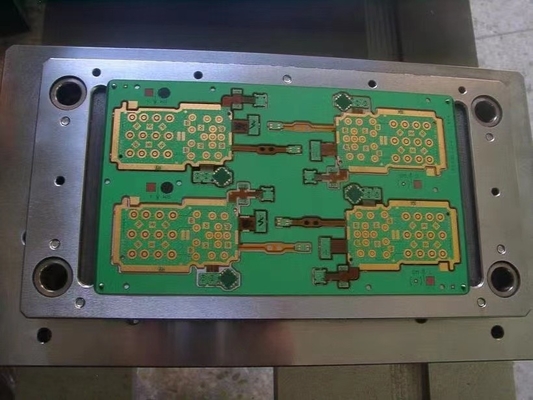

عکس ابزار قالب گیری دستگاه پانچ پنوماتیک:

Die tooling

محدوده کاربرد دستگاه پانچ پنوماتیک:

بردهای مدار تلفن های همراه، دوربین های دیجیتال، لوازم جانبی الکترونیکی، رایانه ها، خودروها و غیره را می توان به صورت دسته ای برش داد و می تواند هنگام برش چندین برد مدار، حداکثر اثر را به نمایش بگذارد.در صنعت الکترونیک، مانند برد تلفن همراه، کارت حافظه، مدار انعطاف پذیر تلفن همراه، HDI (برد مدار چاپی با چگالی بالا)، برد مدار انعطاف پذیر FPCB (برد مدار انعطاف پذیر) و FCCL (ورقه ورقه با روکش مسی انعطاف پذیر)، راندمان به ویژه وجود دارد. برای تقسیم بندی مقادیر زیادی از بستر PCB شکافدار و برد مدار انعطاف پذیر (FPC) مهم است.
