جزئیات محصول:
|
| شرایط: | 100% جدید | مواد PCB: | FR4، آلومینیوم |
|---|---|---|---|
| ضخامت PCB: | 0.8-3.0 میلی متر | فیلم بازرسی: | ارائه شده |
| جدول: | 2 | گواهینامه: | CE |
| منطقه کار: | ۳۵۰×۳۵۰ میلی متر | نام محصول: | دستگاه روتر PCB |
| برجسته کردن: | دستگاه روتر PCB فرز,فرز برش ویندوز 10,دستگاه روتر PCB FR4 |
||

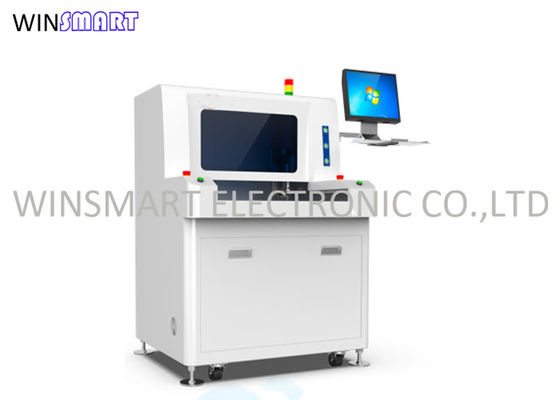

ویندوز 10 دستگاه برش برش PCB روتر
مرور ماشين روتر PCB:
ماشین روتر PCB Milling Cutter یک ماشین تخصصی است که برای مسیریابی دقیق و کارآمد صفحه مدار چاپی (PCB) طراحی شده است.آن را شامل یک سیستم CCD (شاخه-Coupled دستگاه برای موقعیت دقیق و یک برش فرش با سرعت بالا برای برش دقیق و شکل PCBاین دستگاه مجهز به سیستم عامل ویندوز 10 است که یک رابط کاربری دوستانه و ویژگی های کنترل پیشرفته را فراهم می کند.
مشخصات دستگاه روتر PCB:
1. اين روتر PCB داراي ميز هاي دو اسلاید براي برش مستمر است
2. دستگاه برای فرش مفاصل استفاده می شود
3. فشار پایین تر برای اطمینان از لبه برش صاف
4سرعت چرخ دنده تا 40000 دور در دقیقه است.
5. سيستم پاکسازي با جاروبرقي پايين استاندارد، بدون گرد و غبار
6دستگاه دارای تابع چک کردن خود تیغه است.
7ميتونم گربر رو براي برنامه ريزي وارد کنم
مشخصات دستگاه PCB Router:
| به طور کلی | |
| ابعاد ((W*D*H) | 1150mm*1250mm*1325mm |
| وزن | ۷۵۰ کیلو |
| تغییر ارتفاع | ۶۰ تا ۱۱۰ میلی متر |
| دستکاری کننده | |
| نوع موتور | سری JiaBao |
| تکرار پذیری موقعیت | 0.001mm |
| ناحیه کار محور ((max)) | 870mm*450mm*50mm |
| محل کار | |
| تثبیت PCB | استاندارد، تخصص |
| بارگذاری و تخلیه PCB | راهنما |
| اندازه PCB (حداکثر) | ۳۵۰*۴۰۰ میلی متر |
| ضخامت PCB (حداکثر) | 5 میلی متر |
| تثبیت | |
| تثبیتات سفتی | توابع سازي سفارشي |
| تثبیت تثبیت | ماشین آلات |
| موتور اسپیندل | |
| قدرت | ۴۰ وات |
| اسپیندل | ۶۰۰۰۰ دور/دقیقه |
| محافظت | خنک سازی خود / باد |
| برشگر تغییر | تخصص |
| قابلیت مسیر دهی | |
| سرعت برش ((حداکثر)) | 100mm/s |
| سرعت رانندگی ((حداکثر)) | ۳۰۰۰ میلی متر در ثانیه |
| دقت برش | 0.01 میلی متر |
| سیستم خلاء | |
| قدرت خلاء | 3.5KW AC 380V |
| خلاء | سرب |
| خدمات عمومی | |
| قدرت | 2.0KW AC380V |
| تامین هوا | ۴-۶ کیلوگرم در سانتی متر |
| برنامه نویسی | |
| ویرایش برنامه | خط داخلی |
| ویرایش تابع | خط، قوس، دایره، منحنی U |
| ذخیره سازی برنامه | HDD |
| سیستم بینایی | رنگ SONE CCD |
| برش فرنیچر آفست | اتومبیل |
| تنظیمات خلاء | اتومبیل |
| نظارت بر عملیات | |
| شاخص | حالت دستگاه |
| چک ابزار | مدت عمر ابزار تشخیص خودکار، استفاده از آزمایش زمان |
| محافظت از موتور | دارای عملکرد محافظت از بیش از حد گرم شدن، بیش از حد بار، ولتاژ پایین |
| بررسی محرک بیش از حد بارگیری | دارای اضافه بار، خط طبیعی است، تابع حفاظت از ولتاژ پایین |
| زمان قابل استفاده ابزار | مدت عمر ابزار تشخیص خودکار |
| آمار داده ها | مدل جدا از تخته، شمارش جدا، روش های مختلف شمارش |
| سوابق خطا | نرم افزار به طور خودکار تمام آلارم ها را در حافظه دستگاه ثبت می کند |
| III. دقت | |
| دقت محور | 0.001mm |
| دقت برش | 0.1 میلی متر |
| IV. ایمنی | |
| حفاظت از محیط کار | با چهار محافظ مهر و موم شده |
| سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
| دکمه توقف نیاز |
دستگاه روتر PCBعملکرد:
1از ترک قلع، آسیب به قطعات، خط داخلی خط چند لایه، سطح تقسیم ناپسندی و سایر مشکلات ناشی از تاپیک دستی اجتناب کنید.
2برای حل مشکلات ناشی از فشارهای ماشین آلات از استفاده از ضربه زدن یا جمع کردن اجتناب کنید.
3آن را مناسب برای قطع قوس و سیم از صفحه آماده برای پاسخگویی به نیازهای مشتریان تنوع محصول
مزاياي دستگاه روتر PCB:
1کاهش آسیب به قطعات ناشی از تماس بیش از حد انسان با PCBA
مثل برق استاتیک
2کاهش آسیب ناشی از استرس بیش از حد
مانند ترک قلع، نقص صفحه چند لایه ای و غیره.
اطلاعات مورد نیاز برای توصیه راه حل:
1. عکس های صفحه PCB
2ابعاد و ضخامت پنل
3. UPH
لطفاً برای اطلاعات بیشتر با ما تماس بگیرید.
