جزئیات محصول:
|
مواد PCB: | RF4، آلومینیوم | ضخامت PCB: | 3.0 میلی متر |
---|---|---|---|
سرعت اسپیندل: | 20000-60000 دور در دقیقه | دقت برش: | ± 0.05 میلی متر |
میز کار: | 1 | نام: | دستگاه جداکننده PCB داخلی |
برجسته: | دستگاه جداکننده PCB داخلی,دستگاه جداکننده PCB چند منظوره,جداکننده PCB نوار نقاله تغذیه قابل تنظیم |

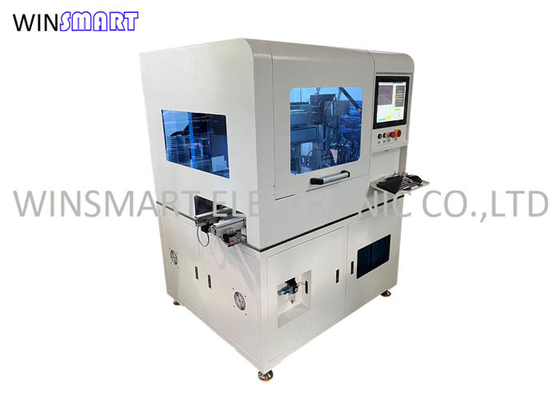

نقاله تغذیه قابل تنظیم چند منظوره دستگاه جداکننده مدار چاپی درون خطی
معرفی ماشین جداکننده PCB داخلی:
1. این دستگاه جداکننده PCB یک تجهیزات تمام اتوماتیک آنلاین است که می تواند به دستگاه لودر PCB متصل شود.
2. با توجه به برنامه ها چرخش پر سرعت تیغه اره و برش خودکار را اتخاذ می کند.
3. تجهیزات به صورت آنلاین طراحی شده است، که می تواند به طور خودکار مکان یابی، برش و خلاء، با راندمان تولید بالا و کیفیت پایدار.
4. سیستم عامل ویندوز 10، برنامه برنامه نویسی بصری، سیستم تصحیح خودکار نقطه علامت گذاری، دوربین با پیکسل بالا برای نمایش مسیر برش.
مزیت دستگاه جداکننده PCB داخلی:
1. استرس برش کم برای جدا کردن صفحه PCBA با برش V و زبانه.
2. PC و سیستم دید CCD برای برنامه ریزی و عملیات دقیق.
3. برنامه نویسی آسان.
4. سیستم جمع آوری گرد و غبار بالا برای کارگاه بدون گرد و غبار.
5. ظرفیت تولید بالا برای محصولات با حجم بالا.
6. نوار نقاله تغذیه قابل تنظیم برای عرض PCB های مختلف.
7. نوار نقاله بیرونی تخت ESD.
8. عملکرد جمع آوری سینی اختیاری.
ویژگی های دستگاه جداکننده PCB داخلی:
1. تحقق تولید بدون سرنشین، که برای انواع جداسازی PCBA سفت و سخت، پوشش تخته های V-cut و Tab مناسب است.
2. برنامه نویسی با جبران و جمع آوری گرد و غبار.
3. 2 دوک نصب شده، یکی برای جدا کردن صفحه V-cut، دیگری برای جداسازی پل فرز.
4. کمتر از 500استرس برش برای محافظت از قطعات از آسیب در طول برش.
5. کد QR اختیاری و سیستم ردیابی بارکد.
6. نرم افزار دوستانه، آسان برای کار و برنامه ریزی
مشخصات دستگاه جداکننده PCB داخلی:
شماره مدل | SMTID3 |
اندازه دستگاه | 1800 (L) x 1500 (W) x 2200 (H) mm |
ولتاژ | 220 ولت / 50 هرتز، 2.5 کیلو وات |
حداکثر اندازه PCB | 300x300mm (قابل تنظیم) |
ضخامت PCB | 0.4-6 میلی متر |
حالت تغذیه | خودکار |
تعیین موقعیت PCB | ثابت سفارشی |
برنامه نويسي | آموزش چشم انداز، برنامه نویسی درون خطی |
دوک برش | 20000-60000 دور در دقیقه |
نوع خنک کننده | خود خنک کننده |
حالت جمع آوری گرد و غبار | مجموعه برتر |
سرعت برش | 1-100mm/s |
دقت برش | ± 0.02 میلی متر |
بیت مسیریابی | 0.8-3.0 قطر، چرخش سمت راست |
دقت تکرار | ± 0.02 میلی متر |
سیستم کنترل | کامپیوتر صنعتی |
دوک | SycoTec 4025HY آلمان |
نرم افزار دستگاه جداسازی PCB داخلی:
مدیریت حقوق نرم افزار | حفاظت از رمز عبور |
برنامه نويسي | رابط بصری، مسیر برش، شبیه سازی پویا |
عملکرد کالیبراسیون خودکار | علامت گذاری نقطه کالیبراسیون خودکار |
حالت برنامه نویسی | برخط |
تابع ویرایش | خط مستقیم |
ذخیره سازی برنامه | در صورت نیاز محل ذخیره سازی را انتخاب کنید |
جبران قطر ابزار | روش های جبرانی مختلفی در دسترس است |
تشخیص ابزار | بله، پس از شکستن ابزار به طور خودکار هشدار داده و متوقف می شود |
تشخیص گرمای بیش از حد موتور | دارای اضافه بار، گرمای بیش از حد، ولتاژ پایین و حفاظت دیگر |
تشخیص اضافه بار سروو | اضافه بار، ولتاژ پایین و اینکه آیا خط نرمال است یا خیر |
ردیابی زندگی اسپیندل | خودکار |
با احتساب | آره |
رکورد خطای ماشین | به طور خودکار تمام رکوردهای زنگ هشدار را به خاطر می سپارد |
دقت موقعیت محور | 0.01 میلی متر |
دقت برش | ± 0.05 میلی متر |
اسکن بارکد | اختیاری |
پیکربندی حمل و نقل دستگاه جداکننده PCB داخلی:
1. جداکننده PCB داخلی x 1 واحد
2. جاروبرقی x 1 واحد
3. تیغه اره x 5 pc یا بیت مسیریابی x 10 pc
4. دفترچه راهنما x 1 pc
5. فیلم عملیات و راه اندازی ویدئو
