دستگاه روتر PCB Depaneling

دستگاه روتر PCB میز دوجداره تمام اتوماتیک CNC فرز برش

تمام دسته ها

دستگاه روتر PCB Depaneling

ماشین برش PCB Depaneling V Cut

دستگاه لیزر PCB Depaneling

دستگاه پانچ پانچ

دستگاه جدا کننده PCB

دستگاه پخش چسب Smt

دستگاه لحیم کاری رباتیک

دستگاه لحیم کاری نوار گرم

دستگاه پیچ گوشتی رباتیک

PCB Loader Unloader

قفسه مجله PCB

سبد خوراک SMT

با ما تماس بگیرید

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

حالا تماس بگیرید

دستگاه روتر PCB میز دوجداره تمام اتوماتیک CNC فرز برش

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 مجموعه
قیمت:	USD20000-80000
Packaging Details:	مورد تخته سه لا
Payment Terms:	T/T، L/C، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

تغذیه PCB:

خودکار

تخلیه PCB:

خودکار

سرعت اسپیندل:

60000 دور در دقیقه

تعیین موقعیت PCB:

ثابت سفارشی

میز کار:

روتر PCB فرز CNC

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

فرز CNC اتوماتیک ESD

فرز برش CNC PCB دو میز

دستگاه روتر PCB تمام اتوماتیک

Product Description

دستگاه روتر PCB میز دوجداره تمام اتوماتیک CNC فرز برش

ویژگی روتر PCB فرز CNC:

1. مسیر برش حلقه بسته کامل، ردیابی خطا در زمان واقعی، بازخورد، جبران، این یک سیستم هوشمند پیشرفته است.

2. با استفاده از اسپلیت PLC وارداتی، شکستن کارت کنترل PLC برد مبتنی بر کامپیوتر سنتی، پایداری بالاتر و ضد تداخل قوی تر.

3. عملیات ساده و عملکرد ایمنی بالاتر، 0.5-0.7 ثانیه در هر نقطه برش.

4. سیستم تمیز کردن جاروبرقی پایین، بدون گرد و غبار.

5. دو میز کار برای ظرفیت کاری بالا.

مشخصات روتر PCB فرز CNC:

مدل	SMT-IR500
بعد ماشین	1550(W)x1200(D)x1600(H)
وزن دستگاه	900 کیلوگرم
موتور	سروو موتور AC 7 محوره
تکرارپذیری	± 0.02 میلی متر
دقت برش	± 0.05 میلی متر
وضوح	± 0.02 میلی متر
میزهای کار	2
روش تعیین موقعیت PCB	سوراخ های پین یا ضایعات لبه PCB
تغذیه / تخلیه پانل	خودکار
منطقه آسیاب	300x350mm
ضخامت PCB	0.3-3 میلی متر
دوک	SycoTec
حداکثر سرعت اسپیندل	80000 دور در دقیقه / ESD
راه خنک کننده	خنک کننده هوا
بیت های مسیریابی	دسته به قطر 3.175 میلی متر
روش جایگزینی بیت مسیریابی	کتابچه راهنمای
سیستم ارتفاع سنجی لیزری	عملکرد دمیدن خلاء مستقل
ظرفیت سیستم خلاء	63 لیتر در دقیقه
قدرت تمیزتر	پاک کننده هوا 3HP

جریان کار روتر PCB فرز CNC:

1. تغذیه خودکار PCBA از بافر OK/NG.

2. سیستم مکیدن PCBA را برمی دارد و پانل را روی میز سمت چپ قرار می دهد.

3. PCBA توسط سیستم قفل روی میز سمت چپ ثابت شده و شروع به جدا کردن صفحه کنید.

4. سیستم مکیدن PCBA را برمی دارد و همزمان پانل را روی میز سمت راست قرار می دهد.

5. PCBA توسط سیستم قفل بر روی میز سمت راست ثابت شده و جداسازی را شروع کنید.

6. هنگامی که PCBA جدا شده از میز سمت چپ به پایان رسید، سیستم مکنده تک تخته ها را برمی دارد و آنها را برای پردازش بعدی روی نوار نقاله تخلیه تخت قرار می دهد.

7. فرز برش شروع به برش تخته های میز سمت راست هنگامی که کار میز سمت چپ را تمام کرد.

8. PCB زباله در جعبه ضایعات پرتاب می شود.

9. مراحل بالا را تکرار کنید و همیشه به جدا کردن صفحه ادامه دهید.

سیستم عملیات روتر PCB برش CNC فرز:

1. رابط عملیاتی: ویندوز 10

2. سیستم بصری: دوربین دیجیتال با وضوح بالا / سیستم Cognex Vision

3. برنامه نویسی:

آ.مختصات اسکن AOI/CCD

بعملکرد کپی فیلم زاویه دار

جمختصات را تغییر دهید، سی سی دی به طور خودکار همگام سازی می شود

دسایر عملکردها: جبران قطر ابزار، نکات تمیز کردن گرد و غبار

ساختار روتر PCB برش فرز CNC:

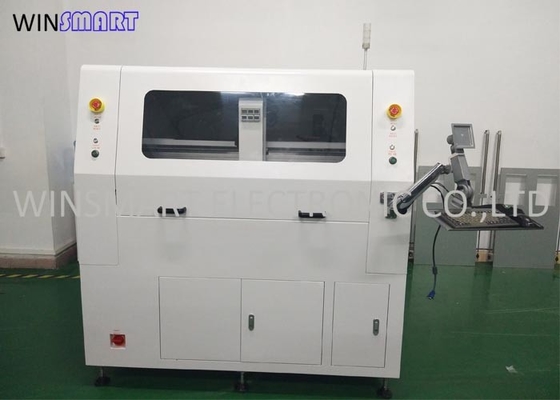

دستگاه روتر PCB میز دوجداره تمام اتوماتیک CNC فرز برش 0

Full automatic PCB Router
