جزئیات محصول:
|
| منطقه کار: | 600x600 میلی متر | روش برش: | غیر تماسی |
|---|---|---|---|
| میدان لیزری: | 40x40 میلی متر | نوع لیزری: | لیزر حالت جامد |
| برند لیزر: | Optowave | نام: | دستگاه برش لیزر UV |
| برجسته: | دستگاه برش لیزر UV 20 وات,600x600 میلی متر دستگاه برش لیزر UV,برش لیزر برد چاپی مدار فلکس |
||

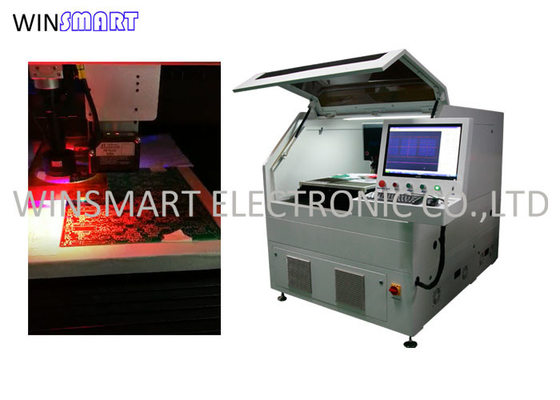

دستگاه برش لیزری 20 واتی با مدار چاپی مدار فلکس 600x600 میلی متر
کاربرد دستگاه برش لیزر UV:
برای ماشینکاری میکرو مواد مختلف از جمله PCB، FPC و برد ترکیبی نرم و سخت (از جمله برد مدار مونتاژ شده) با ضخامت کمتر از 0.8 میلی متر مناسب است.
ویژگی های دستگاه برش لیزر UV:
1. بدون استرس: وسایل نقلیه ویژه با پردازش لیزری همکاری می کنند، حتی اگر اجزای آن بسیار نزدیک به مسیر برش باشند، هیچ اثر تنشی وجود ندارد.
2. کنترل دقیق ضربه حرارتی: نوع لیزر مناسب را با توجه به نیازهای مختلف ضربه حرارتی انتخاب کنید و با پارامترهای پردازش لیزر مناسب برای به حداقل رساندن تاثیر حرارتی همکاری کنید.
3. پردازش تمیز کردن: درمان دوده لیزری در زمان واقعی در طول فرآیند پردازش انجام می شود تا تأثیر دوده بر اجزای مدار به حداقل برسد.
4. چند کاره: نه تنها برای برش دقیق و حفاری صفحه نرم، صفحه سخت و صفحه ترکیبی سخت نرم با ضخامت های مختلف مناسب است، بلکه برای برش و حفاری مواد دیگر مانند شیشه، سرامیک، ورق فلزی نازک نیز مناسب است. و غیره
5. ایمنی: منطقه پردازش کاملاً بسته است تا از حفاظت ایمنی فرآیند پردازش اطمینان حاصل شود.مطابق با استانداردهای برق چین و اتحادیه اروپا طراحی شده است.
6. اتوماسیون: پورت های باز برای تسهیل سازگاری سیستم کنترل قدرت، سیستم بارگیری و تخلیه خودکار و سیستم MES برای رفع نیازهای مختلف اتوماسیون محفوظ است.
7. سرعت بالا و دقت بالا: سیستم موبایل X / Y / Z با سرعت بالا و دقت بالا، مکانیزم جبران دقیق کامل، از جمله جبران دقت تک محور.
جبران دقت هواپیما و جبران دقت ناحیه اسکن.سیستم کنترل حرکت مجهز به سیستم موقعیت یابی CCD محور قرارداد برای اطمینان از سرعت بالا و دقت بالا در فرآیند پردازش است.
8. درجه آزادی بالا: انواع لیزرهای نانوثانیه، پیکوثانیه فرابنفش و سبز برای رفع نیازهای مختلف پردازش در دسترس هستند.
مشخصات دستگاه برش لیزر UV:
| لیزر | لیزر UV تمام حالت جامد با پمپ دیود Q-Switched |
| طول موج لیزر | 355 نانومتر |
| منبع لیزر | Optowave UV 15W@30KHz |
| دقت موقعیت یابی میز کار موتور خطی | ± 2μm |
| دقت تکرار میز کار موتور خطی | ± 1μm |
| زمینه کاری موثر | 600mmx600mm (قابل تنظیم) |
| سکو | سنگ مرمر |
| تغذیه PCB | کتابچه راهنمای |
| تخلیه PCB | کتابچه راهنمای |
| مواد PCB | FPC، FR4 |
| برند لیزر | Optowave |
| استرس برش | غیر |
| واردات گربر | آره |
| سیستم عامل | برنده 10 |
| مسیر برش | دایره، خط، نقطه، کمان |
| سرعت اسکن | 2500mm/s (حداکثر) |
| زمینه کار | 40mmx40mm |
اصل دستگاه برش لیزر UV:
اصل دستگاه برش لیزر PCB این است که سطح برد مدار PCB را با پرتو پرانرژی تابش کند و با کنترل پارامترهایی مانند چگالی انرژی پرتو، فرکانس، سرعت و زمان پردازش، برش تبخیر مواد PCB را تحقق بخشد.
