جزئیات محصول:
|
نوع PCB: | تب PCB | مواد PCB: | FR4، آلومینیوم |
---|---|---|---|
ضخامت PCB: | 0.8-3.0 میلی متر | وضعیت ماشین: | 100% جدید |
فیکسچر: | 2 | ضمانتنامه: | 1 سال |
منطقه کار: | 350x400 میلی متر | نام محصول: | روتر مدار چاپی |
برجسته: | روتر برد مدار چاپی 60000 دور در دقیقه,روتر برد مدار چاپی 3HP,روتر MCPCB سیستم جاروبرقی |

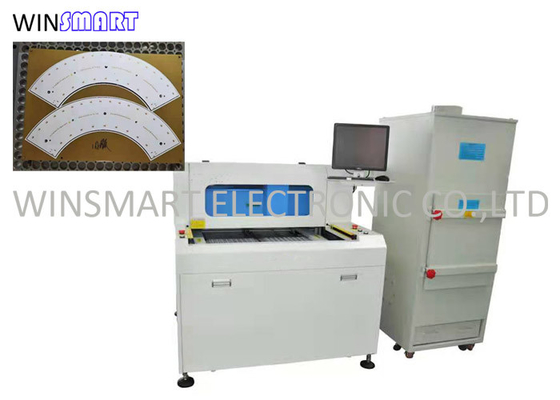

روتر مدار چاپی سیستم جاروبرقی 3HP برای MCPCB
توضیحات روتر برد مدار چاپی:
1. بهبود کیفیت محصول، کاهش استرس برش و جلوگیری از آسیب تراشه در طول برش.
2. انواع مسیرهای برش می توانند خطوط مستقیم، قوس ها و دایره ها را برش دهند و محدودیت های طراحی PCB را تا حد زیادی کاهش دهند.
3. عملکرد دستگاه مسیریابی برش PCB ساده و آسان است و مدل را می توان سوئیچ کرد (مدل سوئیچینگ: سوئیچینگ برنامه، تعویض فیکسچر)
4. دستگاه روتر PCB اتوماتیک دارای دقت برش بالایی است.دقت می تواند به ± 0.01 میلی متر برسد تا نیازهای مختلف برش را برآورده کند.
مشخصات روتر برد مدار چاپی:
1. بهبود کیفیت محصول و کاهش نرخ ضایعات.
2. مجهز به ذره بین CCD رنگی با پیکسل بالا، توابع آموزش و ویرایش برنامه کمکی، با دقت بالاتر و شبیه سازی در یک مرحله قابل تغییر است.LCD صنعتی دارای تصویر واضح و زاویه دید بزرگ است.
3. مجهز به آویز آموزشی دستی.ویرایش برنامه را می توان به صورت دستی یا با استفاده از کد G وارد کرد.این توابع وارد کردن، صادرات، کپی آرایه برد، ویرایش و اصلاح، به طوری که زمان و دقت ساخت برنامه را ساده می کند.
4. کاملا بسته، درب ایمنی شفاف، عملیات ایمن و مشاهده آسان.
5. مجهز به فیلتر جمع آوری گرد و غبار و گردگیر قوی.روش مکش بالا به پایین اختیاری است و می تواند مشکل تراشه را به طور تمیز حل کند.
روتر مدار چاپی امکانات:

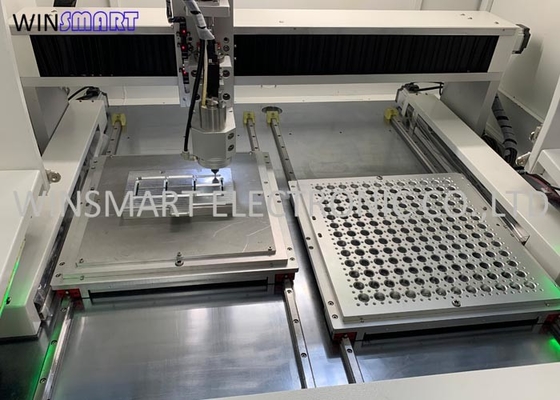

1. این روتر PCB دارای میزهای دو اسلاید برای انجام برش مداوم است.
2. برای اطمینان از لبه برش صاف، استرس را کاهش دهید.
3. موتور و اسپیندل وارداتی برای هدف بدون سر و صدا استفاده می شود.
4. اختیاری سیستم تمیز کردن جاروبرقی بالا و پایین در دسترس است.
مشخصات روتر برد مدار چاپی:
ابعاد (W*D*H) | 1150mm*1250mm*1325mm |
وزن | 750 کیلوگرم |
افست ارتفاع | 60 تا 110 میلی متر |
نوع موتور | سری JiaBao |
تکرارپذیری موقعیت | 0.001 میلی متر |
منطقه کاری محور (حداکثر) | 870mm*450mm*50mm |
تثبیت PCB | استاندارد، تخصص |
بارگیری / تخلیه PCB | کتابچه راهنمای |
اندازه PCB (حداکثر) | 350*400 میلی متر |
ضخامت PCB (حداکثر) | 5 میلی متر |
تثبیت سفتی | ثابت ساخت سفارشی |
تثبیت فیکسچر | دستگاه |
قدرت | 40 وات |
دوک | 60000 دور در دقیقه |
محافظت | خنک کننده خود/بادی |
کاتر رو عوض کن | تخصص |
سرعت برش (حداکثر) | 100mm/s |
سرعت رانندگی (حداکثر) | 3000mm/s |
دقت برش | 0.01 میلی متر |
قدرت خلاء | 3.5 کیلووات AC 380 ولت |
وکیوم | شاقول |
قدرت | 2.0 کیلووات AC380V |
منبع هوا | 4-6 کیلوگرم بر سانتی متر مربع |
ویرایش برنامه | درون خطی |
ویرایش تابع | خط، قوس، دایره، منحنی U |
ذخیره سازی برنامه | HDD |
سیستم بینایی | CCD رنگی SONE |
افست فرز برش | خودکار |
راه اندازی خلاء | خودکار |
شاخص | نشانگر وضعیت ماشین |
بررسی ابزار | عمر ابزار تشخیص خودکار، استفاده از تست زمان |
محافظت از موتور | دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
بررسی بارگیری بیش از موتور | دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است |
زمان قابل استفاده ابزار | عمر ابزار تشخیص خودکار، |
آمار داده ها | مدل تخته جدا، شمارش جداکننده، روش های شمارش متنوع |
رکورد خطا | نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند |
دقت محور | 0.001 میلی متر |
دقت برش | 0.1 میلی متر |
حفاظت از منطقه کار | با چهار حفاظ مهر و موم شده |
سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
فرآیند عملیات روتر برد مدار چاپی:
1. بررسی کنید که آیا تجهیزات به طور معمول روشن است یا خیر و تأیید کنید که تجهیزات مجدداً تنظیم شده اند و منتظر کار هستند.
2. اپراتور باید جهت و جهت مثبت و منفی برد PCB را تعیین کند، برد PCB را روی فیکسچر مخصوص قرار دهد، آن را به آرامی با کف دست فشار دهد، تایید کند که برد PCB قرار گرفته است، غده را پایین بیاورد. و مطمئن شوید که برد PCB محکم پوشیده شده است.
3. از دوربین بصری برای تنظیم مسیر برش برنامه ریزی شده استفاده کنید و ذخیره را تأیید کنید.
4. دکمه شروع را فشار دهید، روتر PCB شروع به کار می کند، جاروبرقی، اسپیندل، حذف الکترواستاتیک و غیره نیز به طور خودکار شروع می شود و فرز بر اساس مسیر برش برنامه ریزی شده، تخته ها را تقسیم می کند.
5. کل مونتاژ و جداسازی PCB را کامل کنید، میز کار به طور خودکار خارج می شود، گلند را باز کنید، مطمئن شوید که برد PCB جدا شده آسیبی ندیده است، محصول را به صورت دستی بردارید، برد PCB جدید را جایگزین کنید، گلند را بپوشانید و روی استارت کلیک کنید. دکمه جداسازی
6. مرحله 4.5 را تکرار کنید تا تمام محصولات تمام شود.
